五、动力蓄电池组总成

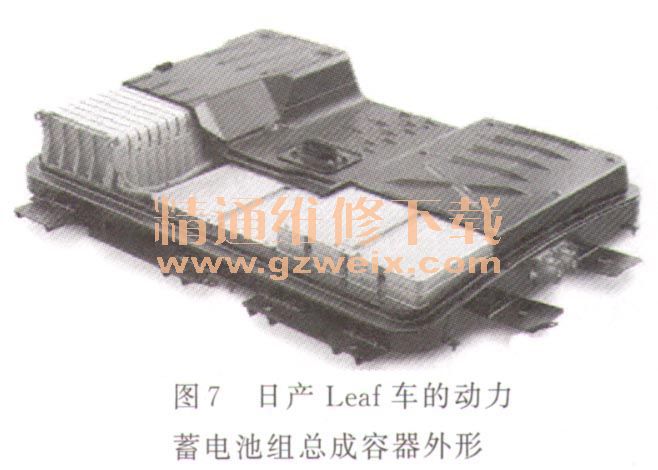

    在纯电动汽车中，动力蓄电池组就好比是传统内燃机汽车中的燃料。燃料需要容器----燃油箱，那么动力蓄电池组也同样需要容器。在传统汽车的总布置设计中，燃油箱在车身中的布置是有严格要求的—无论遭受来自哪个方向的撞击，只允许燃油箱旋转，绝不允许燃油箱变形。这一要求同样也适用于纯电动汽车的动力蓄电池组总成（含动力蓄电池组Pack ＋动力蓄电池组支架＋动力蓄电池组管理系统BMS＋封装动．力蓄电池组容器）。日产Leaf车的动力蓄电池组总成容器外形如图7所示。应特别注意的是，日产Leaf纯电动汽车使用钾离子全固体蓄电池，由48个电堆（含192个电芯）组成，其额定端电压是360V，电池组质量为294kg。

    Leaf车的动力蓄电池组和电力主线束及BMS电池组管理系统都封装在具有水密性的容器中，不仅动力电池组和高压电系统得到可靠的防碰撞安全性，避免动力蓄电池组和高压电力系统因碰撞造成的二次事故，而且可保证Leaf车的浅涉水安全性，如图8所示。
