剖析捷豹I-PACE纯电动汽车电力驱动系统(二)
来源:本站整理  作者:佚名  2019-05-16 08:35:21

    6.蓄电池电量控制模块(BECM)

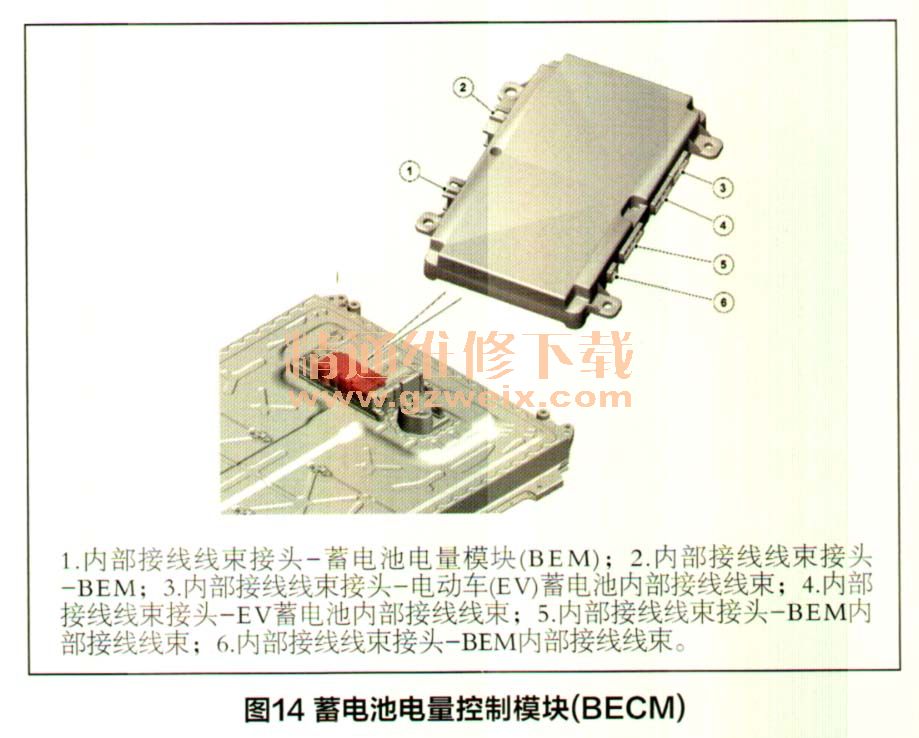

    蓄电池电量控制模块(BECM)是电动车(EV)蓄电池的组成部分。如图14所示,蓄电池电量控制模块(BECM)位于BEM模块的下部,安装在BEM安装板上。BECM监控以下内容:

    (1)EV蓄电池模块蓄电池单元的电压;
    (2)内部EV蓄电池模块的温度;
    (3)高压(HV)互锁回路;
    (4)蓄电池电量模块(BEM)中不同点的高压直流(DC)电压;
    (5)BEM中的HVDCBEM电流传感器;
    (6)冷却液进口和出口连接中的EV蓄电池冷却液温度传感器;
    BECM控制以下EV蓄电池温度控制部件:
    (1)EV蓄电池冷却液泵;
    (2) EV蓄电池换向阀。
    BECM还控制BEM中的接触器,在高压互锁回路受损或取下维修断开装置(SDU)钥匙时隔离EV蓄电池。BECM通过高速(HS)控制器局域网(CAN)电源模式0系统总线与高压(HV)系统和其他车辆系统进行通信。如果与BECM之间的通信中断,则主接触器将被强制打开。即使车辆在负载下行驶时,这种情况也可能会出现,因为HV蓄电池的状态必须始终得到监测。此时,车辆将仍然在控制之下,因为转向和制动系统由12V辅助蓄电池备用电源提供支持。

    7.高压安全系统(高压互锁回路HVIL)
    高压互锁回路(HVIL)是一个安全系统,用于防止Hv电缆在断开时带电。HVIL监测Hv接头与其对应的部件之间的完好性。HVIL由BECM进行监测,与之相关的DTC将会记录在该模块中。每个HVIL电路都由一个12V,10mA电源和一个电流感应电阻器组成。BECM监测流过电阻器的电流以检测是否存在断路或对接地或12V电源短路。HVIL电路电缆并不沿着HV电缆的长度布设,每个HV接头中都有一个回路连接,这就使得电路回路变得完整。如果部件发生意外损坏或意外断开,则将防止断开的HV接头中存在高压。高压互锁回路连接到以下部件的高压直流(DC)接头。
    (1)EV蓄电池:① EV蓄电池左前方的HVDC接头(至前电力变频转换器EPIC);②EV蓄电池右前方的HVDC接头(至高压接线盒HVJB;③ EV蓄电池后部蓄电池电量模块(BEM)上部的HVDC接头(至EPIC)。
    (2)通过接线线束连接以下部件外部高压互锁回路:①电动空调(A/C)压缩机;②Hv内部加热器;③直流一直流(DC/DC)转换器;④有线车载充电模块。
