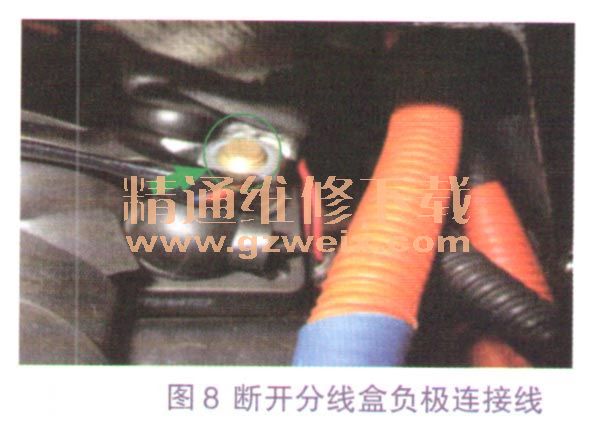

⑨拆除直流接触器负极螺母,断开分线盒负极连接线,如图8所示。拧紧力矩:(9±2)N .m。
⑩拆除电机控制器$+固定螺栓,断开分线盒正极连接线,如图9所示。
拧紧力矩:(9±2)N .m。
11拆除B+、 B-连接螺栓后,用绝缘胶带包住高压线接头,以防误操作造成短路。

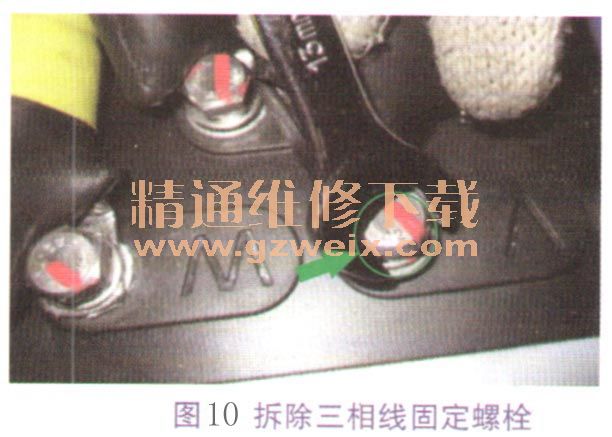

12拆除U、V、W三相线固定螺栓,如图10所示。拧紧力矩:(9±2)N·m。
13拆除电机控制器散热板上4个固定螺栓,将控制器从控制器支架上取出,如图11所示。拧紧力矩:(9±2)N·m。
安装过程是拆卸步骤的逆过程。
