⑥依此方法对其他高压线束进行检测。
⑦如果线束检测没有绝缘故障,则考虑零部件故障。

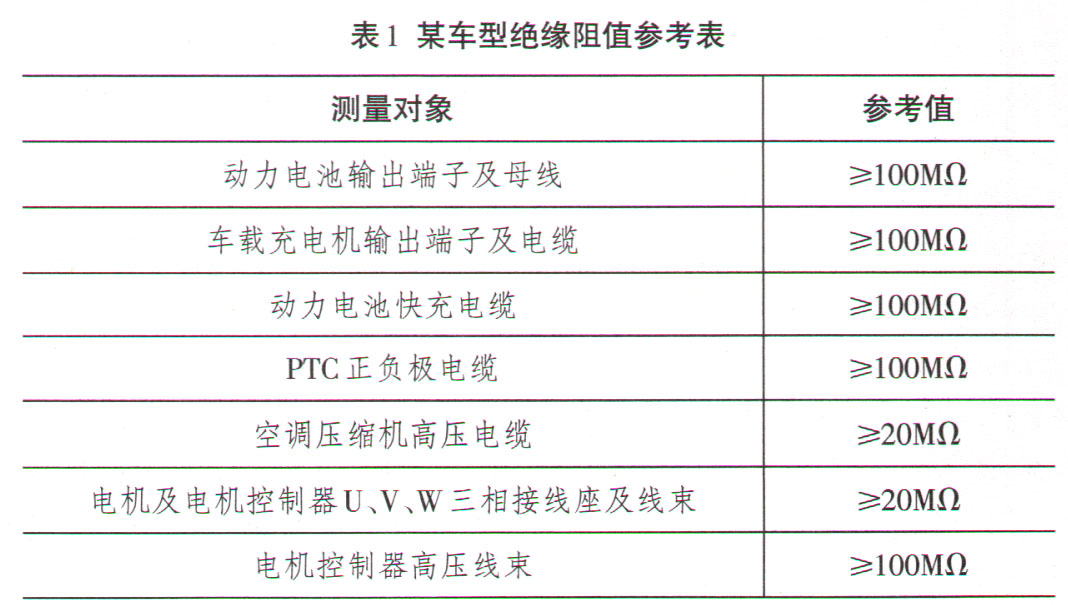

据此步骤,基本能确认发生绝缘故障的原因和故障点。此方法是将故障类型进行了分类,先排除线路故障,后排除部件故障。实践中亦可将高压回路分段进行排查,缩小排查范围,能有效提高排查速度并准确定位故障点。需要特别说明的是,在进行绝缘电阻检查时,一定要参考维修手册,不同车型、不同部位的绝缘要求都不一定相同(见表1),检测时所用的检测电压也不同,对绝缘性能要求较低的部件检测时,如果测试电压采用了大于其最高电压,就可能造成人为破坏。
六、典型故障分析和拓展
1.故障现象
一辆EV 150,点火开关置于ON挡,仪表显示整车系统故障、动力电池故障、绝缘低故障灯亮。
2.诊断思路
可能原因:高压电路绝缘故障、动力电池内部绝缘故障、电机绝缘故障、空调压缩机绝缘故障IPTC绝缘故障。
3.故障诊断与排除
连接故障解码仪读取故障码和
数据流,有高压电路绝缘故障。将车辆下电,断开低压
蓄电池负极再拔下动力电池端高压线束,用绝缘表检测动力电池输出端的绝缘情况,结果显示绝缘电阻正常,可以断定是动力电池以外部分的绝缘故障;依次检测高压控制器及高压线束、空调压缩机及高压线束、PTC高压线束、DC/DC及高压线束、充电机及高压线束、驱动电机控制器及高压线束。结果检测驱动电机高压线束到电机部分显示绝缘为0Ω,拆下电机端连接线再次测量电机高压线束绝缘电阻为0Ω,测量电机接线端绝缘电阻正常。确定电机高压线束绝缘故障,更换电机高压线束,故障排除。
4.故障机理分析
电动汽车绝缘的问题主要可以分为:内部故障和外部故障。内部故障主要是动力电池和高压用电部件绝缘防护失效,如动力一电池的电解液泄漏、外部液体进入、绝缘层被破坏之后,电池模组和单体出现了导电的回路,模组内部由于振动、冲击导致磨损、错位,可能出现绝缘纸、隔膜失效的情况,就会出现绝缘问题。BMS和BDU这两个部件由于高压的直接接入,如果出现隔离失效,也会产生类似软短路的情况。外部故障主要是高压连接器和高压电缆绝缘防护失效。
由此可见,只要报绝缘故障,基本是动力电池内部高压部分或整车各高压控制器、高压线束或各高压电器的绝缘值过低,只能分段检测各部件和高压线束的绝缘情况。
七、结束语
纯电动车辆高压系统具有电压高、电流大的特点,其使用维护作业具有一定危险性,为避免安全事故发生,相关人员应熟悉
电动汽车高压系统的结构,掌握绝缘监测的控制策略和绝缘故障的产生机理,运用科学的诊断方法,按规范操作,安全就能得到保障。
