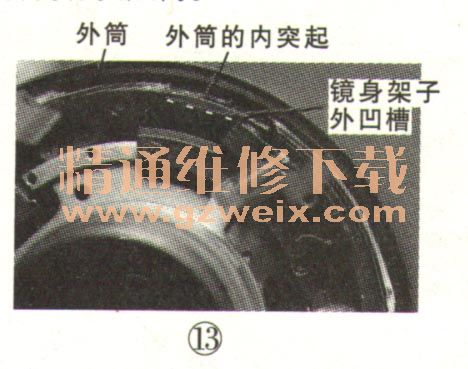

11.接下来是取镜头的外筒,如图13所示,旋转镜头外筒,将外筒的内突起对准镜身架子的外凹槽,就可以向上提出外镜筒。这个镜头外筒,实际上就是镜头的变焦控制筒,简称变焦筒。

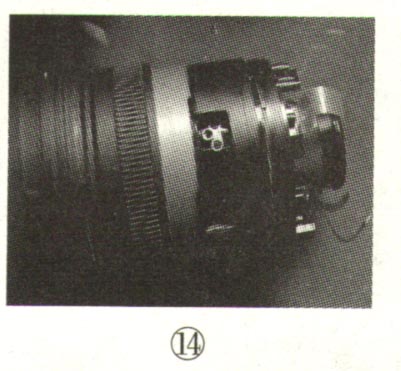

12.镜头外筒取下后的状态如图14所示,内外检查没发现有损坏的地方,图14所示的镜身外围也没有断损破裂等现象,继续拆解查检。

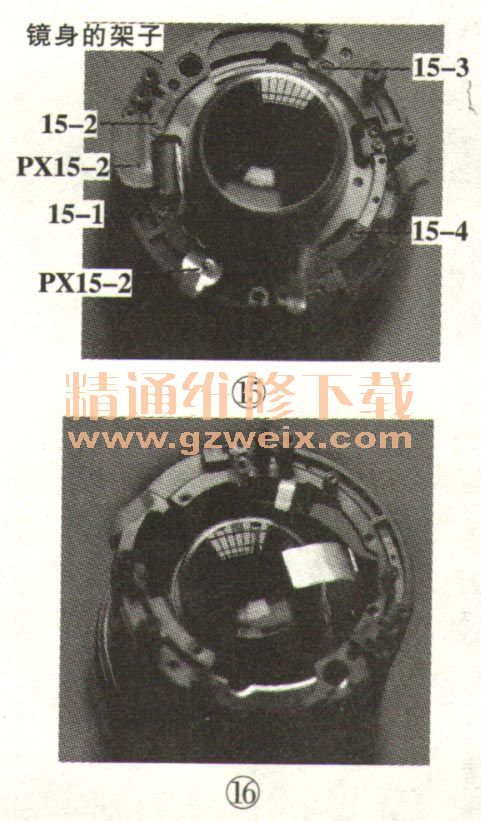

13.如图15所示,拧下固定螺钉15-1、15-2、15-3、15-4,注意理顺排线P×15-1和P×15-2,像如图16所示那样向上提出镜身架子,至如图17所示状态。

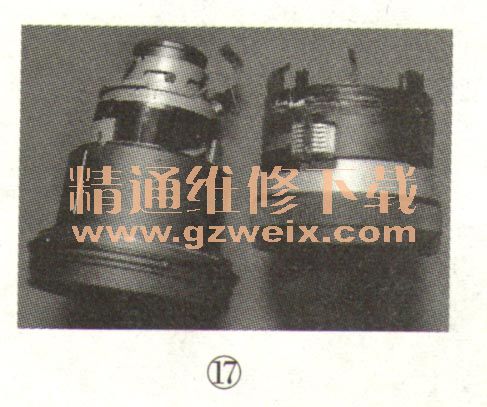

14.图17中的右半部分是镜头的对焦筒,分有2层,相互可以在一定的范围内转动,经查对焦筒正常,没有被损坏的地方,对焦筒层与层之间转动灵活,阻力合适。那么该镜头的问题是出在图17左半部分的组件中吗?

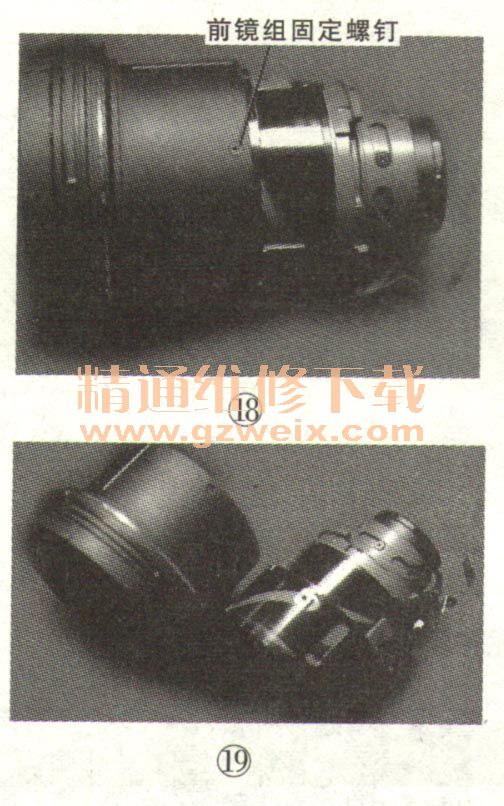

15.如图18所示,拧下三颗前镜组固定螺钉,将镜头的前镜组分离,至如图19所示状态,经查没有发现前镜组异常。在以往的维修实践中经常出现前镜组的固定螺钉和螺钉套坏的现象。

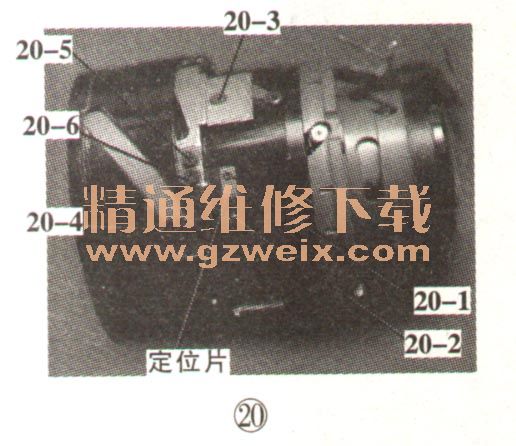

16。如图20所示,是该镜头的核心部件,其结构复杂,精度高,是摔坏镜头故障的高发区,镜头的变焦、对焦、光圈控制都在这个部件中。拧下固定螺钉20-1、20-2,取下对焦镜片组定位片。
拧下如图20中的固定螺钉20-3,这种固定螺钉有三个,互相相距120°。
