SIGMA DC 17-50mm1:2:8 EX HSM 镜头拆修记
来源:本站整理  作者:佚名  2015-07-09 08:41:31

    故障现象:SIGMA DC 17 -50mm 1:2.8 EX HSM镜头(如图1所示)是针对APS-C规格数码单反相机设计的镜头,配有从广角到小近日接修一只该款镜头,故障现象是对焦时对焦电机有“嘶嘶”响声,对焦动作非常慢,同时变焦的手感也十分涩重,必须倍加用力才能转动变焦环缓慢完成变焦。客户介绍,是因为在使用时不小心摔到地上,然后就出现对焦困难的故障。

    分析检修:大多数镜头故障都是因为镜头无意摔坏,且都有明显的摔坏痕迹‘比如卡口座坏、镜筒摔裂变形、镜头内部镜身架部分开裂或断裂等等,这些损坏情况,一般在拆解过程中就可以看到,处理的办法相对也简单,哪个地方坏就换相应器件。但该镜头笔者拆装2次,都没有发现变形的地方,开裂或断裂的痕迹也没有,拆出来的部件看起来都是完好的,组装后故障依旧。在客户的催促和鼓励下、决定进行第三次拆修。这一次,笔者更仔细更精准地一个个部件进行查看,一个个组件进行检验,详细的拆修过程如下:

    1.如图2所示,拧下镜头接口组件固定螺钉2-1、2-2,镜头的拆修基本都是从镜头的卡座开始。

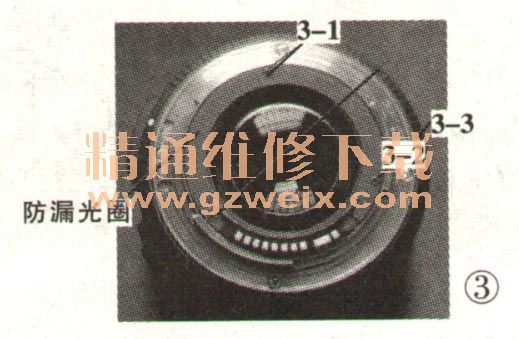

    2.如图3所示,拧下固定螺钉3-1、3-2、3-3,将镜头座上的防漏塑料光圈拿开,至如图4所示状态。防漏光圈拿开,至如图4所示状态。


3.拧下图4中的固定螺钉4-1、4-2、4-3、4-4,将镜头金属卡座拿开,至如图5所示状态。

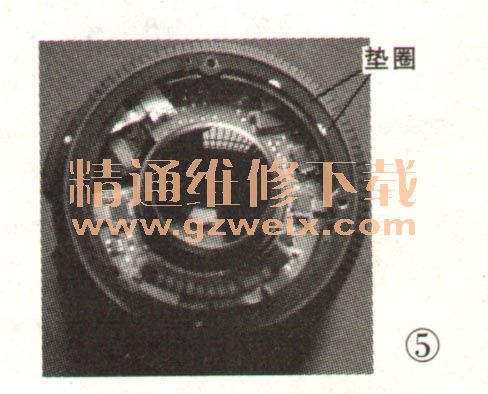

   4.将图5中的垫圈拿开,至如图6所示状态。


    5.将图6中的垫圈拿开(镜头的垫圈片数不等,有的二片,有的三片,垫圈的材质也不相同,有的用塑料制作,有的采用金属片制成,还有厚薄之分,这些垫圈在镜头焦点的调节中起着很重要的作用)。

[1] [2] [3]  下一页
