见图20，拧下图中的固定螺钉20－4，取下相应的螺钉套，这种螺钉和螺钉套也有三组，相距120°分布。然后拧下固定螺钉20－5、20－6，将对焦镜组拿开，至如图21所示状态。
17．如图21所示，图中左边部分A是对焦镜组，它由一个对焦镜片件和一个双层开有导轨的花筒构成，将其分解，至如图22所示。

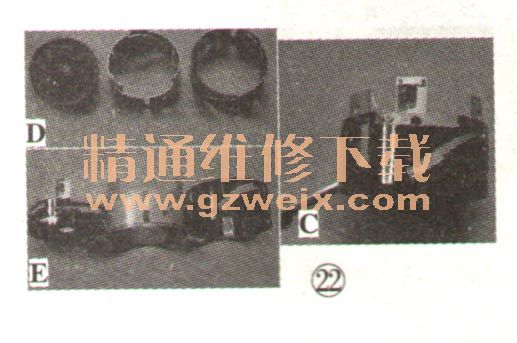

18．见图22所示，左上D是对焦镜组分解后的立视图．左下E是该对焦镜组分解后的侧视图，图22中的C是对焦镜组总成视图。视图中的内外花筒与对焦镜片件三者之间都能轻松灵活地转动才是一个正常组件。维修中发现，该组件转动不灵活，手感十分紧涩，用游标卡尺精确仔细测量发现，镜筒有轻微变形，筒形已经不是一个规范的圆，这就是有很大的阻力，手感紧涩的原因，也正是该镜头故障点。
继续检查，见图21的右半部分组件B是镜头核心的另一部分，包含后镜组、变焦镜筒和光圈控制组件。经手动操作该部件，变焦正常，手感阻力适当，用游标卡尺测量组件B的镜筒口径均圆，没有变形。
至此确认该镜头的故障是由图21中的对焦组件A变形损坏造成的。将该双层花筒换掉，装上全新原装的新筒，回装镜头，故障排除。
对待这个变形的双层花筒，笔者曾使用各种办法，试图将其恢复到均圆的标准状态，以便降低维修成本，可惜没有成功。

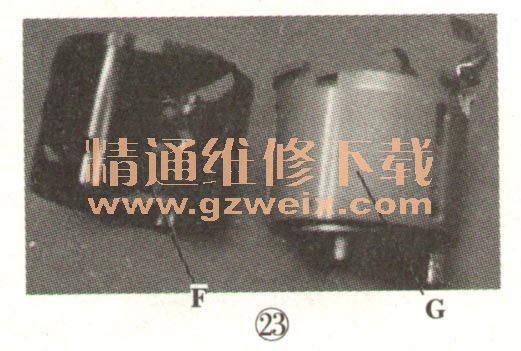

19．继续讲解拆卸至能够方便更换光圈排线的状态。回到图21中，拧下图中的固定螺钉21－1并取下相应的螺钉套，这个螺钉和螺钉套共有三组。然后取下三个铜质螺钉套21－2，拿下组件B中的黑色外筒F、至如图23所示状态。

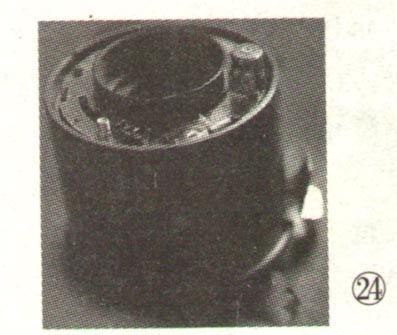

换个角度看图23中的组件G、至如图24所示，可以很直观地看到光圈控制、步进马达、状态开／关，如果动手能力相对较强的可以直接更换光圈组件排线。
如图25所示，拧下固定螺钉25－1，顺出该花筒K，至如图26所示状态。
如图26所示，图中左边的J部件中，光圈组件展露得更充分。

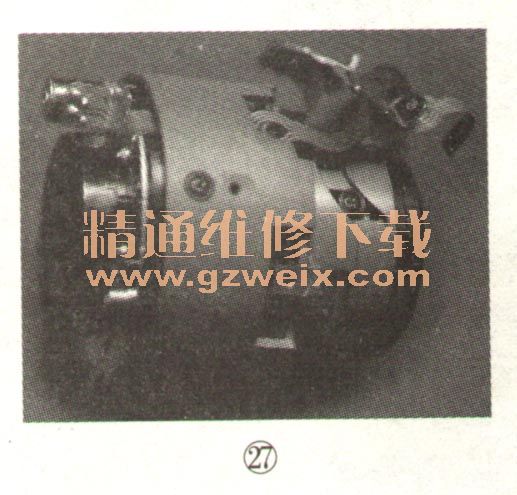

如图27是J部件的侧视图，这个状态可以方便地更换光圈组件或者光圈组件的排线。排线更换操作中，．要谨慎对待步进电机4个焊点的操作。
至此，该镜头的拆解完毕。
