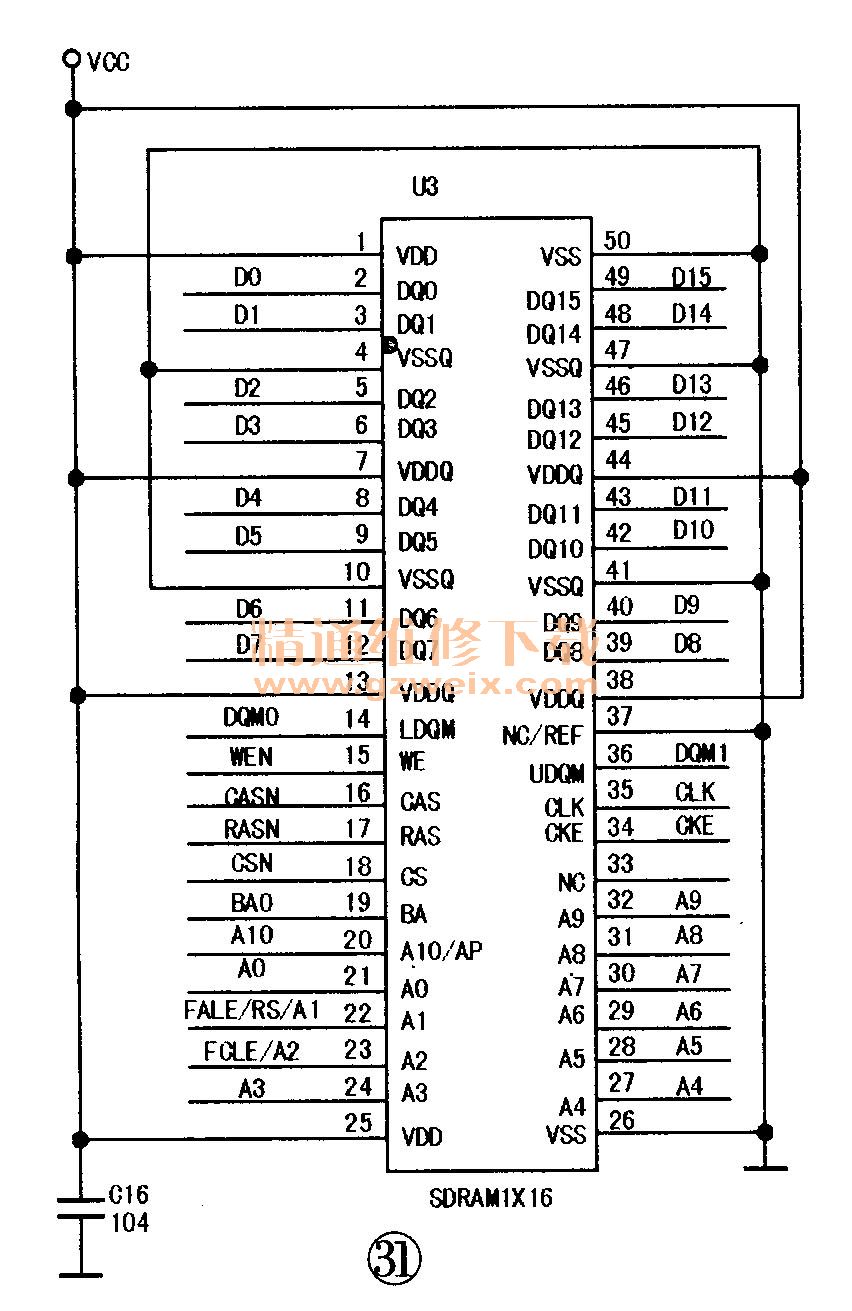

若缓存电路异常，其故障通常会表现为播放视频时出现马赛克（花屏），这时可先检查缓存IC和主芯片地址线连接引脚有无虚焊、短路现象，或先进行补焊，若仍无效，则通常是缓存IC或主芯片损坏。
【提示】若播放视频时屏上出现横条的花屏现象，其原因一般是LCD屏的数据读写速度不够，这时可通过软件对LCD屏的数据读写速度进行调整，或更换LCD屏。
4．耳机功放电路

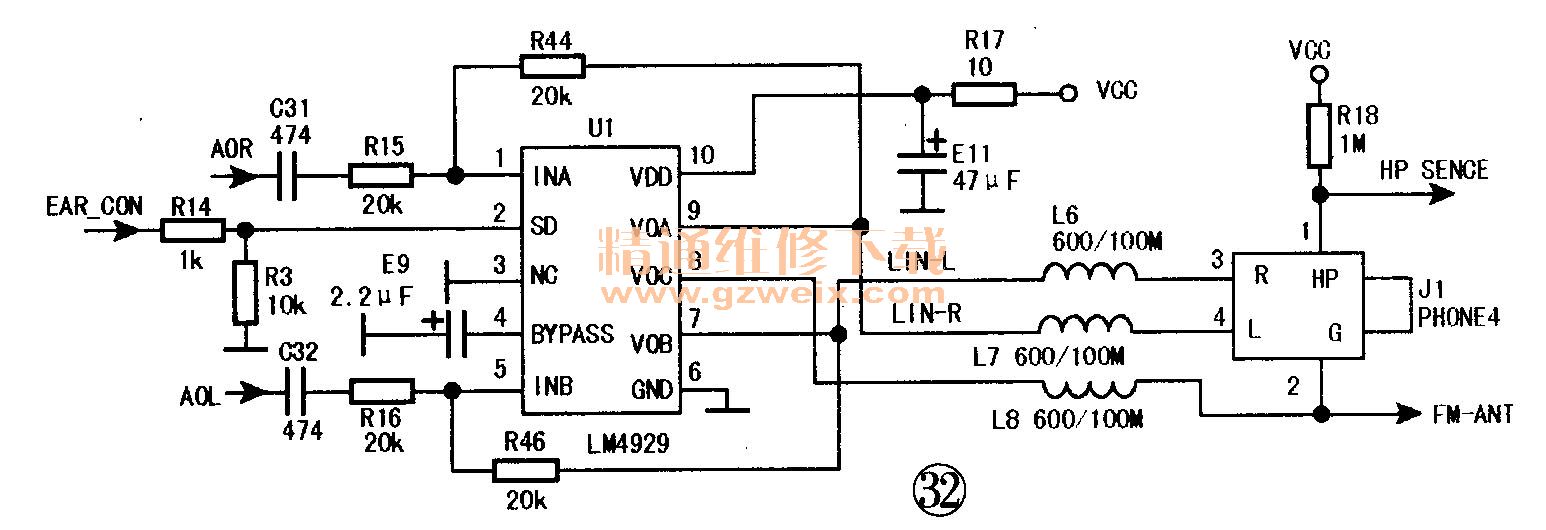

部分瑞星微方案产品的耳机功放电路采用LM4929，如图32所示。LM4929的各脚功能如下：①脚和⑤脚分别是R,L信号输入端，②脚是静音控制端，接到主芯片的61脚，高电平时耳机功放工作，低电平时耳机功放静音，③脚和⑥脚是接地端；④脚外接旁路电容，⑦、⑨脚分别是R,L信号输出端，⑧脚是耳机功放输出的负极端，⑩脚是3V供电端。
耳机座的③、④脚分别是R,L信号输入端，①脚接主芯片功放静音控制端，②脚接耳机功放输出的负极端。
该部分电路的常见故障现象有三种：一是耳机没声音，检查耳机功放的供电、静音控制电压、输入／输出电路，最后代换功放IC；二是耳机声音失真，检查功放IC外接的电阻R44, R46和电容E9等元件，最后代换功放IC；三是插入耳机后扬声器中仍有声音，此故障多系耳机检测电路异常所致，“HPCENSE”点电压在插入耳机时约为电池电压的一半，拔出耳机后应约为3V。
5.SD卡电路

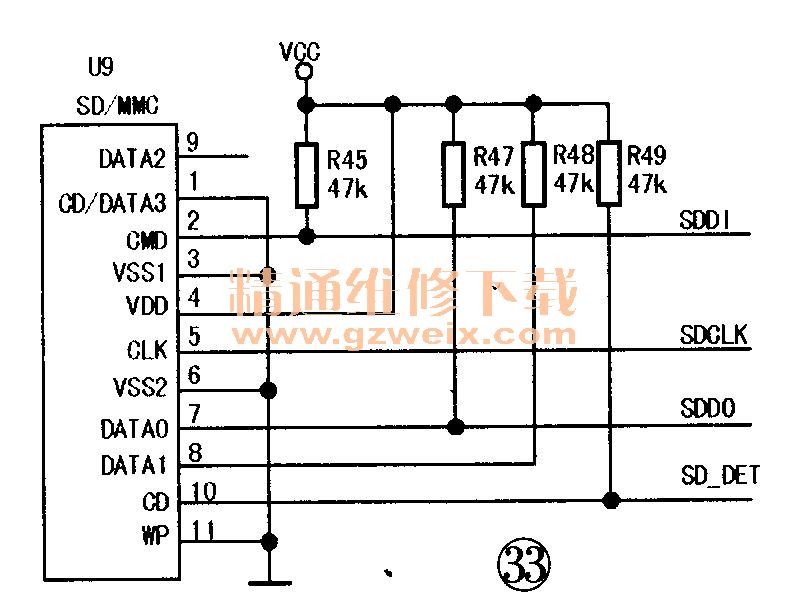

SD卡接口电路如图33所示，卡座U9的④脚是3V供电端，SD-DI、SDDO，SDCLK和SD-DET与主芯片相连，分别是数据线、时钟线和检测线。R45和R47-R49这4只电阻是给数据线、时钟线和检测线提供工作电压的上拉电阻。
SD -DET是SD卡检测线，接主芯片63脚。在没有插SD卡时，SD-DET线输出高电平，在资源管理器中就没有SD卡符号；插上SD卡后，检测线与地接通，SD-DET线为低电平，这时会在资源管理器中显示SD卡菜单。
若机器出现不认卡故障（插卡后在资源管理器里面没有SD卡菜单），需检查SD-DET线路；若出现不读卡故障，则检查SDDI, SDDO和SDCLK线路，以及3V供电和卡座。另外，SD卡不良或损坏，也会出现不认卡或不读卡故障，实修时可用代换法判断。
