4. 拆下尾插及天线接口
先拆下尾插接口的两个螺丝钉,注意两个螺丝钉不一样大,取下螺丝钉后,将尾插接口的盖片取下,如图1-33所示。

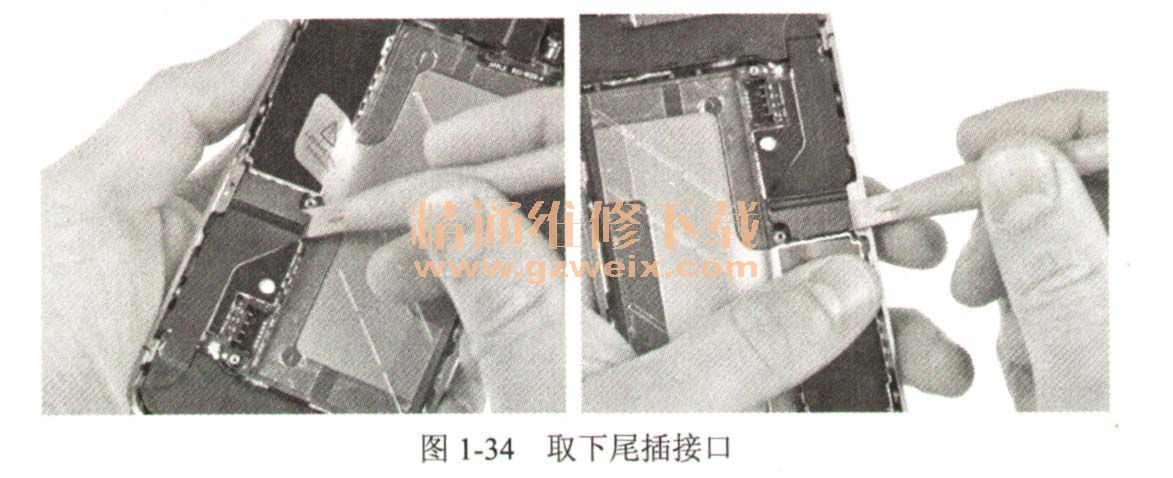

使用拆机撬棒分别在尾插接口两侧撬动,就可以将尾插接口取下来,如图1-34所示。

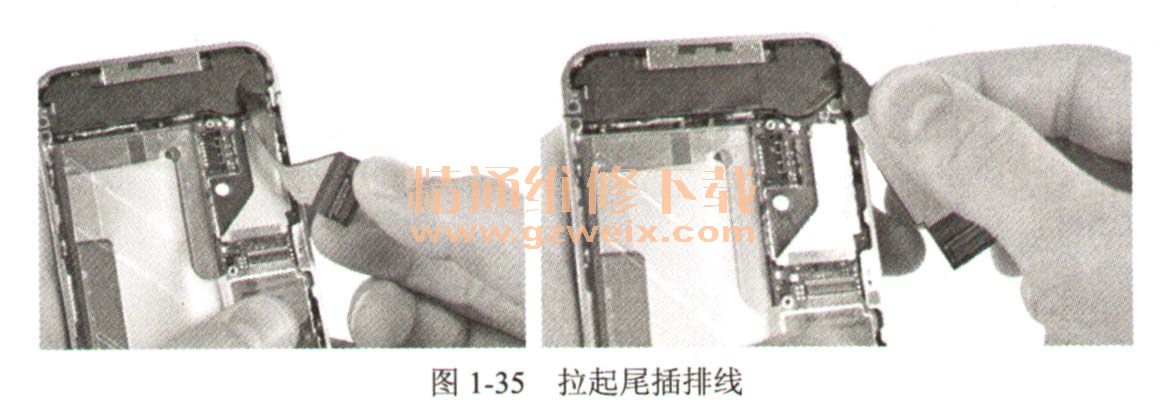

拉起排线的时候一定要小心,排线的底下有双面胶,小心将排线拉变形造成接触不良,如图1-35所示。

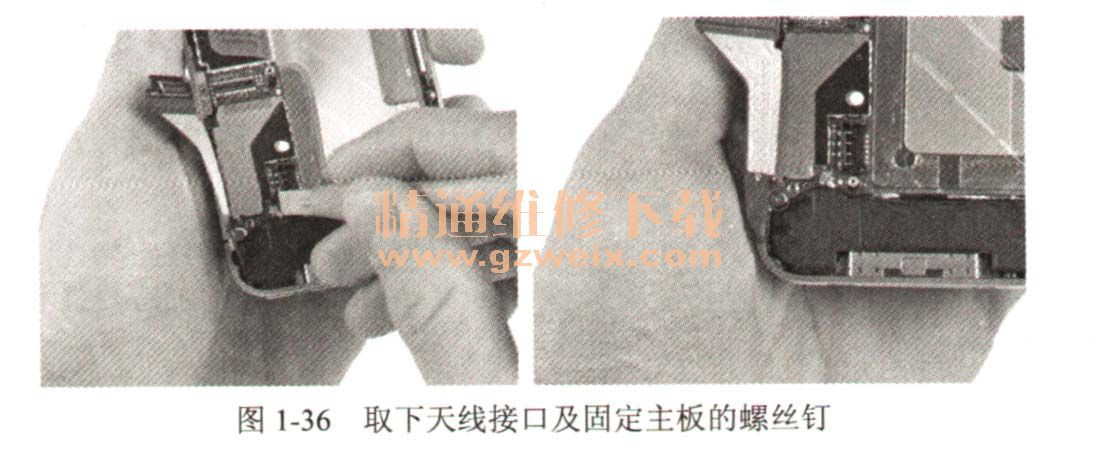

使用拆机撬棒将天线接口取下,用力要轻,如果要继续取下主板,还要取下天线接口附近固定主板的螺丝钉,如图1-36所示。
5. 取下固定排线接口盖片
iPhone 4顶部的排线接口盖片上有5个固定螺丝钉,虽然能够很方便地把它们取下来,但一定要注意螺丝钉的大小,如图1-37所示。
排线接口盖片上都有倒钩,但还是比较容易取下来的,没有图片上看起来那么复杂,如图1-38所示。
6. 取下摄像头
使用拆机撬棒将摄像头接口撬开,就可以直接把主摄像头取下来,如果要更换摄像头,那么做到这一步就可以了,不要再往下继续拆了,如图1-39所示。
