详解苹果(iPhone)5手机工作原理
来源:本站整理  作者:佚名  2015-12-03 13:58:35

    iPhone 5作为苹果的新一代产品,屏幕更大,同时也变得更轻薄。iPhone 5采用高清晰度视网膜屏,尺寸扩大到4英寸,屏幕的比例为16 : 9,分辨率由原来的960×640升级为1136×640,同屏显示的应用软件图标也增加了一行。
    iPhone 5的厚度为7.6mm,比上一代薄了18%,重量为112g,比4S轻了20%,采用速度更快的A6处理器,整体外观也拉长了。而处理器方面iPhone 5采用的是苹果自行研发的A6处理器(内含两个CPU和三个GPU),性能是A5处理器的两倍,处理界的核心面积缩小了22%,在大幅提升了性能的同时很好地控制了功耗和发热。
    iPhone 5装有最新的iOS 6操作系统,配备了全新设计的EarPods耳机,增强了佩戴舒适性和音效,其摄像头优化了拍摄速度和成像质量,可以拍摄240°全景照片,并采用新的Lighting接口取代之前的30-pin接口。
   1  射频处理器电路
    在iPhone 5手机中,射频处理器才用了高通RTR8600,支持GSM、CDMA、WCDMA、LTE
RxD Transceiver + GPS,不支持TD_SCDMA和LTE_TDD的频段。
    下面介绍iPhone 5手机射频处理器的工作原理。
   1.1  天线开关电路
    在iPhone 5手机中,由于其支持GSM、CDMA、WCDMA、LTE等不同的频段,所以其天线开关电路看起来有点复杂。
    天线开关电路框图如图1所示。

    在iPhone 5手机的天线开关电路框图中,使用了两个天线,这样做的目的是因为采用了分集技术,可以更好地提高通信质量。
    注意框图中一些字母的标示,TX表示是发射信号,例如2G LB Tx表示是2G频段的低频段的发射信号:TRx表示是收发公共信号,例如BAND1TRx表示是频段1的收发公共信号:DIV_RX表示是分集接收信号,在iPhone 5手机中,使用U1601_RF完成了分集接收信号的处理。
    1.2  GSM射频收发电路
    iPhone 5手机的GSM部分支持850MHz、900 MHz、1800 MHz 、1900 MHz频段,GSM部分收发电路看起来稍微有些复杂,下面把每个频段进行具体地分析。
    GSM 850M频段收发路径:
    首先要说明的是,GSM 850MHz频段接收电路是和BAND5频段接收电路是共用的。那么现在问题就简单了,GSM 850MHz频段接收信号从天线接收经过天线开关U1301_RF,输出BAND5 TRx信号至功率放大器U1001 RF,功率放大器U1001_RF集成了天线开关,GSM 850MHz只用了其接收部分,GSM 850MHz接收信号从U1001_RF输出后,送至电子开关U801 RF,然后从U801_RF输出后送至射频处理器U701_ RF内部进行处理。
    射频处理器U701 RF输出XCVR 2G PA LB TX信号,这个信号就是GSM 850M和GSM 900MHz共用的,XCVR_2G_PA_LB_TX信号送到功率放大器U1202_ RF进行放大,放大后的射频信号GSM_LB_TX送到天线开关U1301_RF经天线发射出去。
    GSM 900MHz频段收发路径如下:
GSM 900MHz频段收发路径与GSM 850MHz基本差不多,不过GSM 900MHz的接收信号电路是和BAND8共用的,GSM 900MHz频段接收信号从天线接收经过天线开关U1301_RF,输出BAND8 TRx信号送至功率放大器U1001_RF,功率放大器U1001_RF集成了天线开关,GSM 900M只用了其接收部分,GSM 900M接收信号从U1001_RF输出后,送至电子开关U801 _RF,然后从U801_RF输出后送至射频处理器U701_RF内部进行处理。
    射频处理器U701_RF输出XCVR_2G PA LB TX信号,这个信号就是GSM 850M和GSM 900M共用的,XCVR_2G_PA_LB_TX信号送到功率放大器U1202_RF进行放大,放大后的射频信号GSM_ LB_TX送到天线开关U1301_RF经天线发射出去。
    DCS 1800MHz频段收发路径如下:
    DCS 1800MHz频段接收信号从天线接收经过天线开关U1301_ RF,输出DCS1800_ RX信号送至接收滤波器U1301_RF,经过滤波后的信号送至射频处理器U701_RF内部进行处理。
    射频处理器U701_RF输出XCVR_2G_PA_LB_TX信号,这个信号就是GSM 1800MHz和GSM 1900MHz共用的,XCVR_2G_PA_LB_TX信号送到功率放大器U1202 RF进行放大,放大后的射频信号GS_HB_TX送到天线开关U1301_RF经天线发射出去。

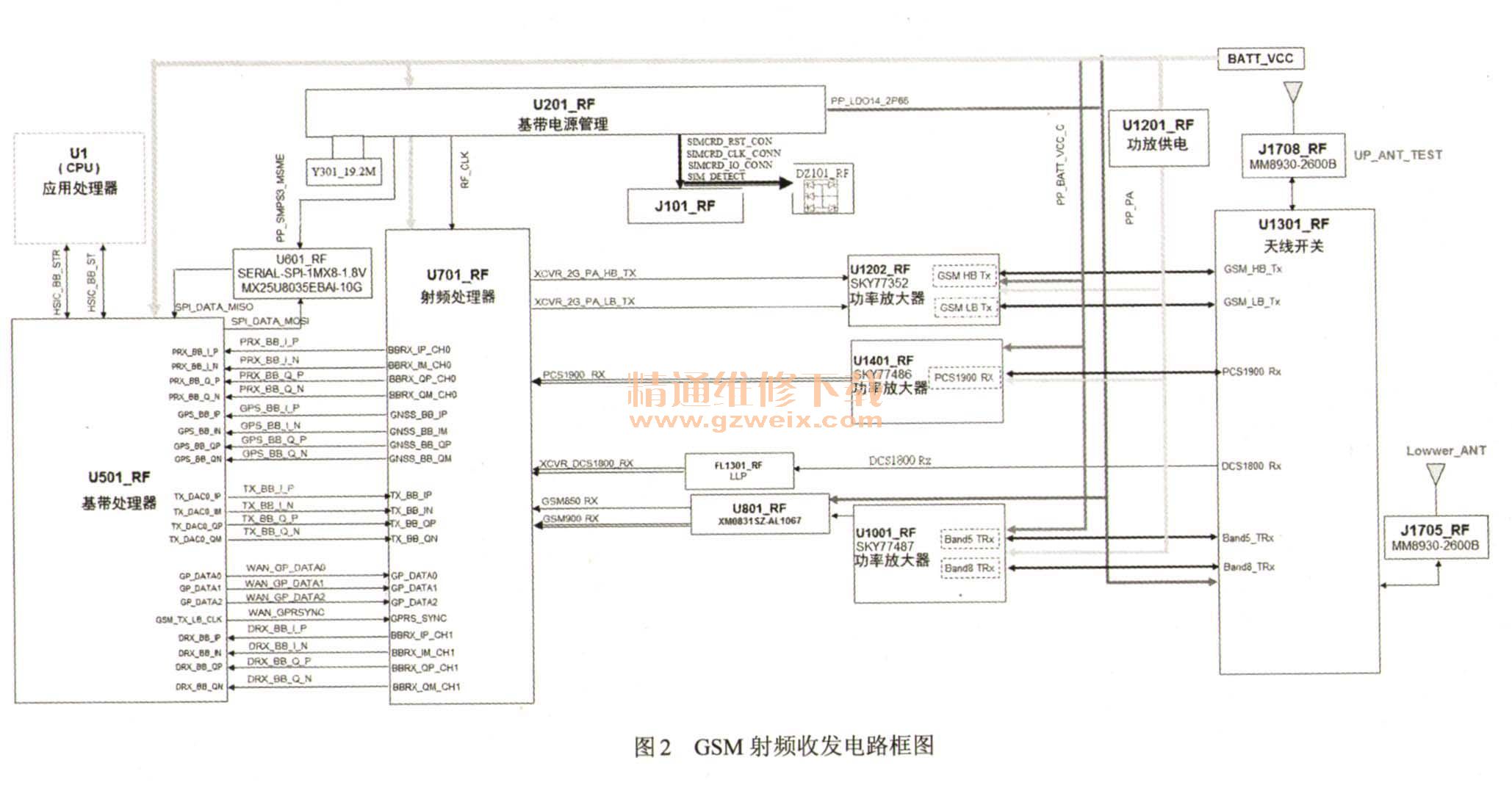

     GSM射频收发电路框图如图2所示。

[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11]  下一页
