4．拆卸手机电池

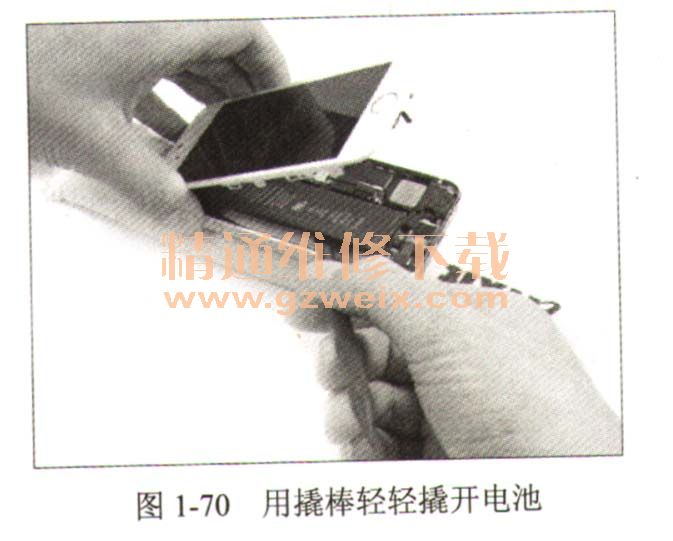

    前边工作完成后，就要开始正式取下电池了。由于电池是和后壳粘在一起的，电池扣扣在主板上，所以只能通过撬棒慢慢把粘胶的电池撬开，如图1-70所示。

    所谓慢工出细活，撬电池也不能粗心大意，电池右边和主板有一个连接点，在撬开电池前一定要把它取下来，图1-71为取下的电池和iPhone 5s面板。

    图1-72为iPhone 5s取下的电池，该电池容量为1560mAh，相比iPhone 5的1440mAh容量稍大一些。

    5. 拆卸手机后置摄像头
    这次取下来的是iPhone5S的后置摄像头，虽然在像素方面，iPhone 5s相比iPhone 5 并没有提升，但它搭载的摄像头的确做了升级，如图1-73所示。

    6. 拆卸手机主板
    拆机最重要的环节一一拆解主板。iPhone 5S采用小板设计，主要芯片还是集中在电池右侧的细长的主板上，经过之前的预备工作，零部件和排线已经拆的很零散，等再次检查没问题时，使用撬棒直接撬下主板即可，如图1-74所示。

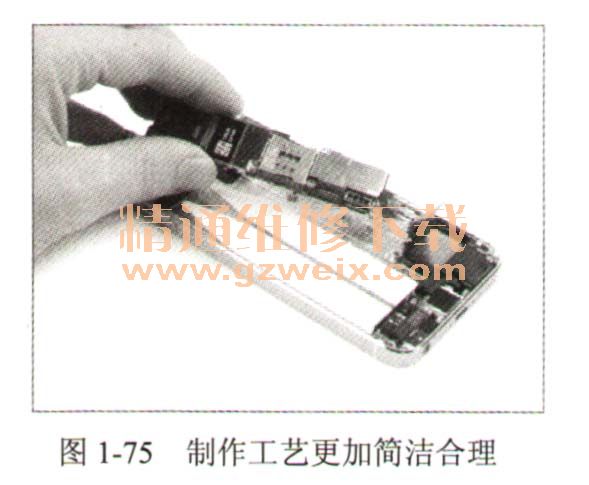

    iPhone 5S在制作工艺方面有很大的革新，相比之前主板的迭代设计，iPhone 5S主板设计非常简洁并且布局更加合理，如图1-75所示。

    7．拆卸手机扬声器模块
    由于iPhone 5S扬声器模块都不再是模块化，所以相比来说维修成本更低了。图1-76为取下来的扬声器模块。

    可以说，双闪光灯设计也是iPhone 5S的一个亮点，白色和玻拍色的LED等让相机白平衡更优秀，尤其是在拍摄夜景时，如图1-77所示。

    总的来说，iPhone SS内部做工依旧精致，比iPhone 5有很大的提升。但是由于是一体化设计，所以维修成本很高。
    图1-78为iPhone 5S拆解全家福。

    拆卸完毕，下面应该开始装机了，如果你没有记错螺丝钉的位置，没有记错拆机顺序的话，根据上面的步骤倒着操作，就可以把手机装起来了。
    iPhone 5S在智能手机维修中已经是相对比较难的了，拿这个机器演示拆机，应该是有代表性的。
