详解苹果iPhone各系列手机主板结构

来源：本站整理作者：佚名 2015-12-01 10:39:55

4 iPhone5S主板结构
iPhone 5S是美国苹果公司于2013年9月推出的智能手机，是第七代iphone，搭载iOS7、新一代Apple A7处理器、全新相机镜头、指纹辨识系统，并且是全球首部采用64位处理器的智能手机。

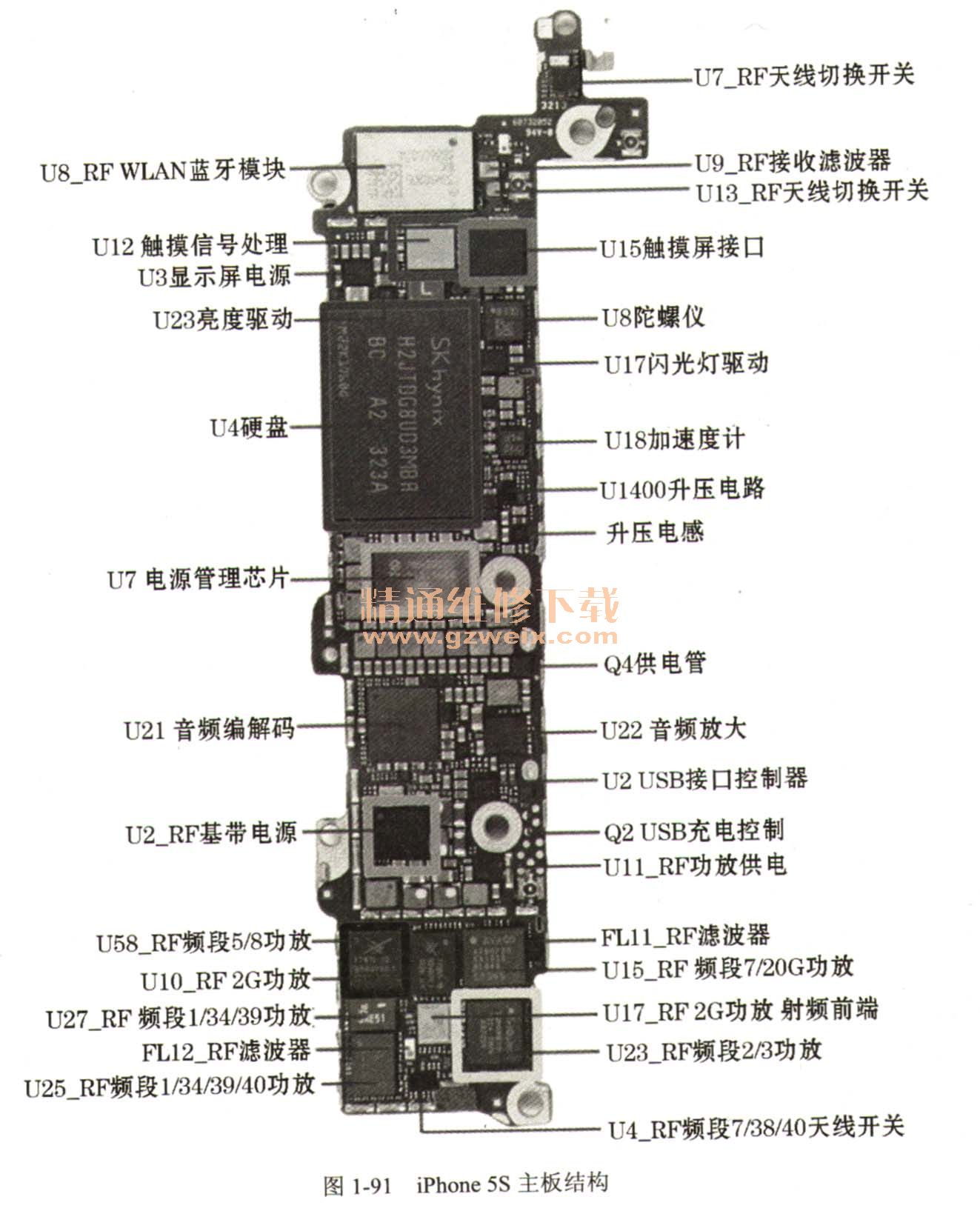

iPhone 5S主板结构如图1-91、图1-92所示。

    5 iPhone 6Plus主板结构
    iPhone 6 Plus采用4.7英寸屏幕，分辨率为1334 X 750dpi，内置64位构架的苹果A8处理器，性能提升非常明显；同时还搭配全新的M8协处理器，专为健康应用所设计；采用后置80万像素镜头，前置120万像素FaceTime HD高清摄像头；并且加入Touch ID支持指纹识别，首次新增NFC功能；也是一款三网通手机，4GLTE连接速度可达150Mbps，支持多达20个LTE频段。

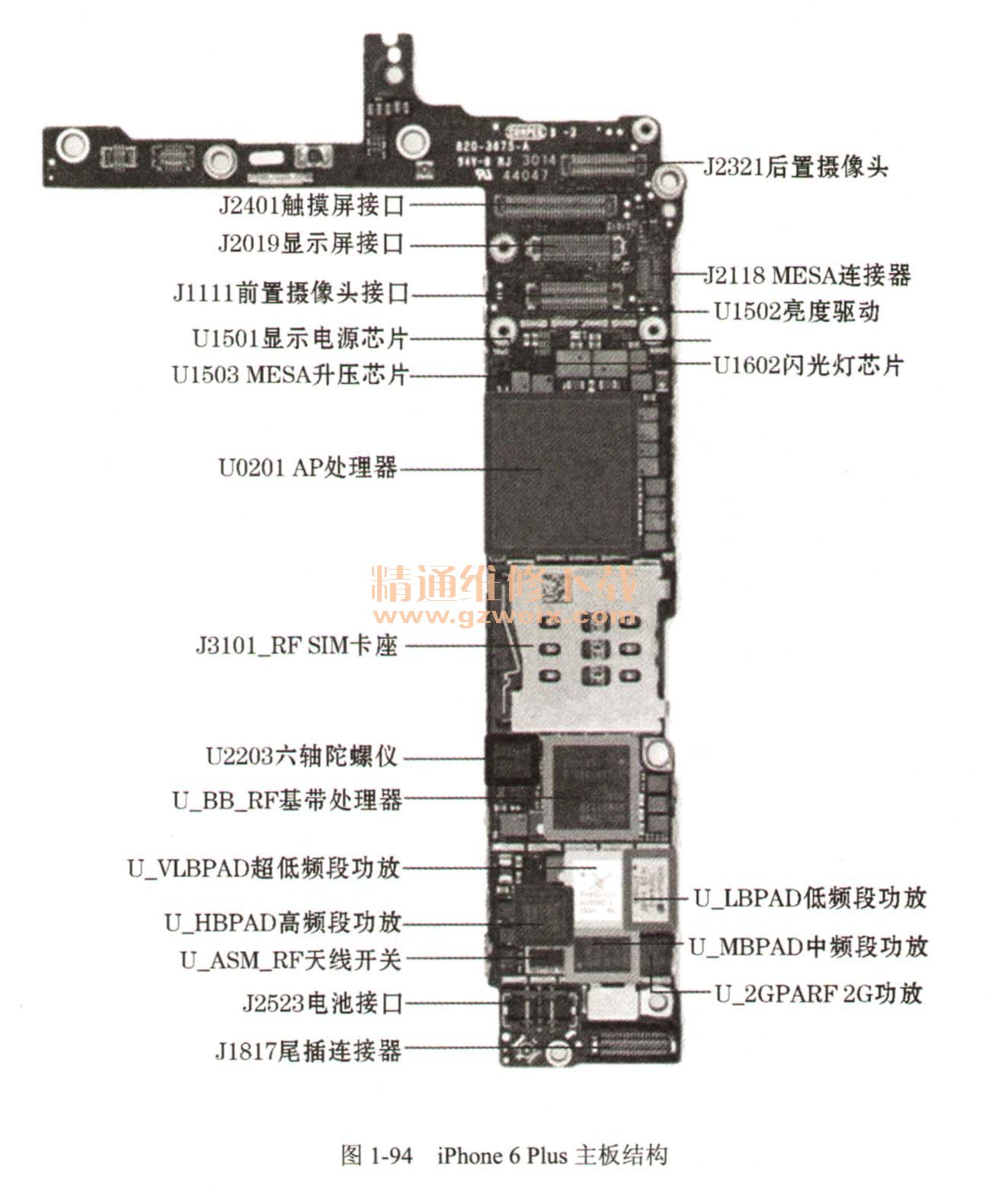

    iPhone 6 Plus和iPhone 6主板结构基本相同，iPhone 6 Plus主板结构如图1-93和图1-94所示。
