3．外部供电输入与控制原理
    当电源管理芯片U7的L1、L2、M1、M2脚得到外部的供电输入之后，电源启动外部供电的开机工作并产生各稳压供电而后与CPU（U1）进行通信。电源管理芯片U7与CPU（U1）通信完成之后，充电保护IC（U2），从其D6脚输出启动充电的TRISTAR_TO_ PMU_OVP_SW_ EN _L高电平控制信号到主电源管理IC（U7）的F5脚，使其启动工作，这时机外的USB供电电路开始工作。相反，如果U2检测到电压充电饱和，则从其D6脚输出启动充电的TRISTAR_ TO _PMU_OVP_SW_EN_ L低电平控制信号到U7，使其停止充电工作，中断外部供电的输入。
    充电电压PP5V0_ USB_ROT Y它直接送到电源管理芯片U7的L1、L2、M1、M2脚启动电源外部供电的开机工作（相比之下：之前的苹果4代手机，这个充电电压是分别供去电源管理芯片与CPU），该充电电压送去CPU是其作为检测外部供电输入的检测信号，在苹果4代手机维修当中，发现充电电压它直接输入CPU，这样电路的设计对CPU很容易造成“伤害”，所以只要是苹果4代手机在正常充电使用过程中造成的大电流不能开机故障或开机漏电故障，多数是手机在充电时导致CPU被损坏所造成（针对这点，要求手机使用者一定要采用苹果原装的充电器）。同时也说明苹果公司已针对苹果4这个“通病”，对其5S手机充电电路做了完善性的改进。
    机外供电进入电源管理芯片U7后再从其F1、F2脚输出到电池接口座J6的⑥脚对电池进行充电。
    4．外部供电输入电路元件及测试点
    外部供电输入电路元件Q2/U7及测试点C304，如图6所示。

    对于苹果5S手机的充电电路，只要搞明、弄懂这些电路的工作原理，在维修该机的不能充电、假充电等故障时就可以先从这些电路下手定位你的维修思路。
    四、充电故障维修实例
    实例1：无显示充电标志充不进电。
    一部苹果5S手机不充电，连接电脑和充电器没有反应，但除了不能充电之外其他功能正常操作，尾插和电池已更换也不行，插上充电器后尾插排线，主板尾插线座发热，并且充电控制开关管Q2烫手厉害，参见图6，更换Q6后故障排除。
    实例2：显示充电符号但充不进电。
    苹果5S手机，接手后按以上的检测方法测量电压，未发现异常，检测结果，原来是电源管理芯片U7虚焊引起，重新加焊后问题解决。
    实例3：插充电器显示不支持此配件充电。
    接机后，测量没有电压无5V输入电压，怀疑是充电器本身问题，但换原装的和排线都不行。检测结果原来是尾插J7进水后其下面引脚脏污短路引起，如图7所示，彻底清洗无效，更换后手机修复。

    实例4：插充电器不能充电（假充电）。
    该机故障主要表现为插入电脑后用ITUNES或手机助手连接不到手机，但手机有提示充电（右上角电池符号内没有闪电标志）。

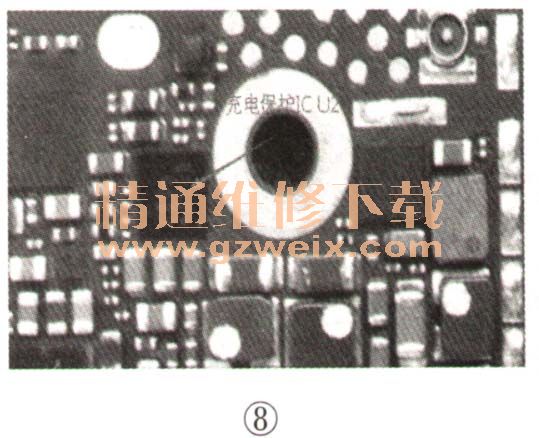

    这种故障现象，通常是充电保护IC（U2）（联机IC）本身原因（虚焊或损坏）引起的，如图8所示。

    先用热风枪焊下金属屏蔽罩；然后用风枪焊，撬下U2又重装一遍无效。最后从旧主板上拆下一块U2更换后，试机故障排除。
    总结：通过本文详尽地对5S手机充电电路的检测、判断、维修，深信很多同行朋友都能从中领悟到一定的维修要领，并且在实际的维修当中能达到左右逢源、得心应手的维修境界！
