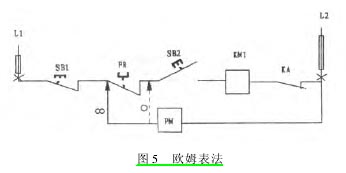

4． 欧姆法: 把控制线路两端从电源上断开，将万用表( 不要用摇表) 置于乘 1 欧档，黑表棒为固定棒固定在控制线路的任意一端，红表棒作为移动棒触及控制线路中任一触点的任一端，此时若万用表指示电阻为 0 Ω( 或相当小)，说明故障点在未被两表棒跨接控制线路。若万用表指示电阻为无穷大( 或较大) ，说明故障点在两表棒跨接控制线路上，应把红表棒向黑表棒方向移动继续查找。当查到某触点( 如图 5 中 FR) 的左端万用表指示电阻为无穷大( 或较大) 右端为 0 Ω( 或相当小) 时，说明该触点为开路故障点。

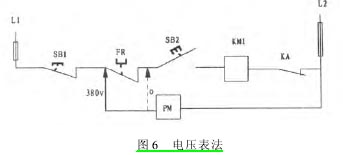

5． 电压表法: 万用表 PM 置于交流 500 V 档( 一端为零线置于交流 250 V 档) ，一根表棒为固定棒触及相线或零线固定位置不变，另一根表棒为移动棒触及控制线路中间任意触点的一端，若万用表指示电压为 0 V，则故障点在未被两表棒跨接的控制线路。若万用表指示电压为 380 V( 一端零线为 220V) ，则故障点在被两表棒跨接的控制线路。当查找到某触点一端 0 V，另一端为 380 V( 一端零线为 220V) ，该触点即为开路故障点。

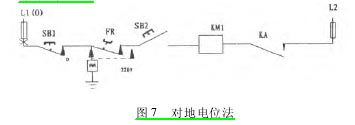

电压表法还有另一种形式，即对地电位法。如图 7 所示，先断开控制线路中任意一相电源或接零线。万用表 PM 置于交流 250 V 档，黑表棒就近接地，红表棒分别触及被测触点的两端，如果测得某触点的两端电压分别为 0 V 和 220 V，说明该触点为开路故障点。

前面介绍的查找故障点的方法，既可用于查找线路单个触点故障，也可用于查找线路多个触点故障，既可用于查找触点开路故障，也可用于查找线路其它故障。因为它们从分析故障现象和电路工作原理入手，采用分段排除故障与逐一筛查认定相结合的查找故障的思路是相同的，只是在实际中要根据具体情况正确灵活地运用。
