由接触器、继电器控制的电气线路故障，最常见的是触点故障。故障查找需要一定时间，也需要一定经验，特别是对于庞大、复杂的接触器、继电器控制线路更是如此。如何快速准确地查找到故障点，往往是电气维修人员颇感头痛的问题。

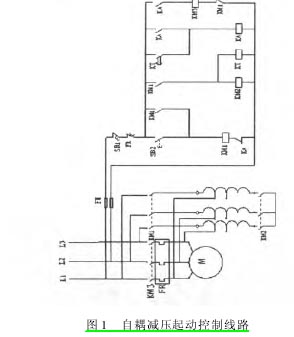

图 1 是自耦减压起动控制线路。按下起动按钮 SB2，接触器 KM1、KM2 通电吸合，电动机作减压启动调整。时间继电器 KT 通电接通中间继电器KA。这时接触器 KM3 通电吸合，KM1、KM2 断开，电动机作全压运行。假设控制线路电源正常，起动按钮 SB2 也工作良好，但控制线路中存在一个触点故障，不能实现减压启动调整。如何查找这个故障点呢?

首先从故障现象和电路的工作原理入手，确定故障存在的范围。不论接触器、继电器的触点之间是否互相控制，如果他们通电吸合不分先后顺序，那么哪个接触器、继电器通电不动作，该接触器继电器所在的控制线路就是存在故障点的线路。但是像自耦降压起动这类控制线路，其接触器、继电器通电吸合，往往因它们的触点之间互相控制而分先后顺序。应先通电吸合的接触器、继电器未通电吸合，后面接触器、继电器也不会通电吸合。这类控制线路查找故障的要点是: 不管有多少接触器，继电器不动作，依顺序应最先动作而未动作，故障点就在该接触器、继电器所在的控制线路。如图 1 中，按下起动按钮SB2，所有接触器、继电器都不动作，那么故障点就在接触器 KM1 控制线路。如果只是接触器 KM1、KM2吸合，其它都不动作，则是中间继电器 KA 控制线路发生了开路故障。如果其它接触器，继电器都动作，只有接触器 KM3 不吸合，故障点则在接触器 KM3 控制线路，这是应最先动作而未动作的特殊形式。接触器 KM1 吸合，说明与接触器 KM3 控制线路串接的停止按钮 SB1、热继电器常闭触点 FR 没有故障。

其次，按照一定的思路、步骤和方法，快速准确地查找到故障点。前面分析虽然知道存在故障点的控制线路，但是不能知道故障点具体存在于哪个触点。下面以故障点存在于接触器 KM1 控制线路为例，介绍五种运用电工常用工具查找故障点的方法。它们的一个共同点，就是都以控制线路中间某一触点为界，分段排除故障并与逐一筛查认定相结合。在查找故障前应先把起动按钮 SB2 按下或暂时短接。

接触器 KM1 控制线路是一个简单控制线路，触点少，通常从起动按钮前后依次检查其余触点即可。为了具有普遍适用性，现按控制线路中含有较多触点来叙述查找故障点的思路和具体步骤。

1． 测电笔法: 将控制线路的一端从电源断开或接零线。用测电笔触及控制线路中间任意触点的一端，如果测电笔亮，说明开路故障点位于测电笔和断开相线或零线之间，测电笔应向断开相线或零线方向移动查找。如果测电笔不亮，说明开路故障点位于测电笔和未断开相线之间，测电笔应向未断开相线方向移动查找。当测电笔移动到某触点( 如图 2中 FR) 一端亮，另一端不亮时，该触点即为开路故障点。

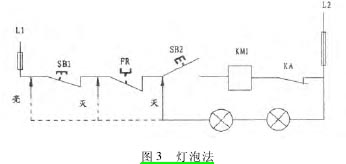

2． 灯泡法: 用 5W、15W 的两只灯泡串联 ( 如果控制线路一端接零线用一只灯泡) ，一端为固定鱼夹夹在相线( 或零线) 上，不要变动位置，另一端为移动鱼夹夹在控制线路中间任一触点的任一端。如果灯亮，说明故障点在被固定端和移动端跨接线路。如果灯不亮故障点则在未被跨接线路。移动鱼夹应向未被跨接线路移动。如果移动到另一触点的两端，灯仍不亮，说明故障点仍在未被跨接线路，还需继续移动查找。当移动到某触点的一端灯亮，另一端灯不亮( 如图 3 中 SB1) 该触点即为开路故障点( 还可以断开一相电源或接零线，用一个灯泡，灯泡一端就近接地，另一端分别在触点两端查找) 。

3． 短路法: 用短路法查找控制线路故障点应以接触器线圈为界，两侧分别进行。将额定电压高于控制线路电压的试验按钮装在绝缘盒里，引线的一端为固定鱼夹夹在紧邻接触器 KM1 线圈一侧不变位置，另一端引线为移动鱼夹夹在 KM1 线圈同一侧的相线上。如果接触器 KM1 吸合，说明故障点位于被固定鱼夹与活动鱼夹短路的这一侧线路。这时移动鱼夹移动到这一侧的任一触点的一端，接触器吸合，说明故障点仍在被两鱼夹短路的控制线路，活动鱼夹应向固定鱼夹方向移动继续查找接触器不吸合，故障点则在未被两鱼夹短路的线路，活动鱼夹应向未被两鱼夹短路的线路移动查找。当活动鱼夹夹在某触点的一端吸合，另一端不吸合( 如图 4 中FR) ，该触点即为开路故障点。
