一、砂轮电动机电路故障

1. 故障现象: 按启动按钮 SB5, 主轴电动机不运行砂轮不旋转, 无法进行正常的钻削加工。

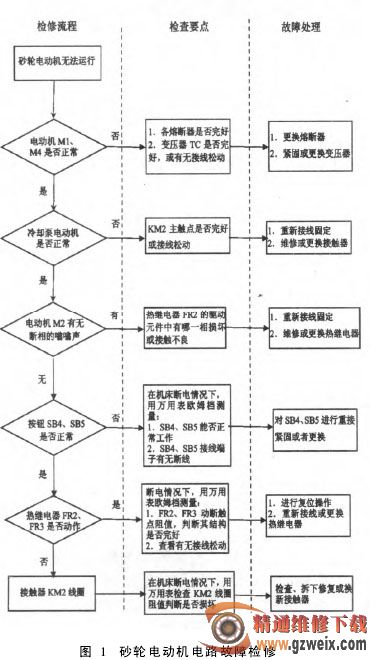

2. 故障诊断流程: 结合该磨床的电气原理图和电气接线图, 可参考图 1所示的步骤进行检修。

二、电磁吸盘电路故障

1. 故障现象: 转动转换开关 SA 至充磁挡, 电磁吸盘无任何吸力, 除电源指示灯正常指示, 其他操作均无效。

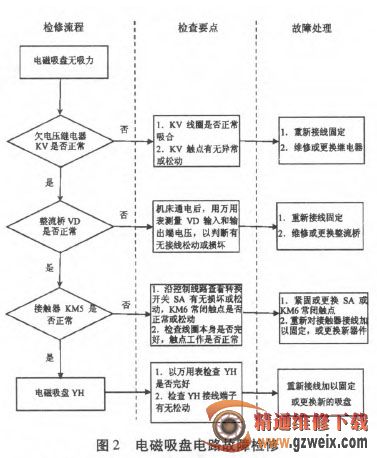

2. 故障诊断流程: 出现这种故障, 首先检查欠电压继电器是否故障; 再检查相关器件如按钮、交流接触器、电磁吸盘, 还要检查相关接线情况。根据故障现象, 结合该磨床的电气原理图和电气接线图, 可参考图 2所示的步骤进行检修。

三、砂轮升降电动机电路故障

1. 故障现象: 在 M 7120 平面磨床的磨削加工过程中, 发现无法通过按钮控制, 实现砂轮的升降, 砂轮与工件间的距离无法调节。

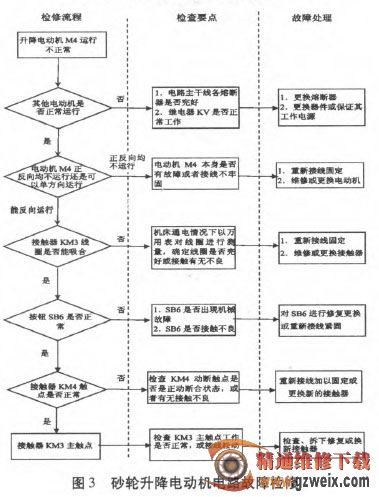

2. 故障诊断流程: 根据故障现象, 结合该磨床的电气原理图和电气接线图, 可参考图 3所示的步骤进行检修。
