JOHNDEER一484拖拉机起动系故障分析与排除
来源:本站整理  作者:佚名  2015-07-20 09:22:00

摘要:起动系是拖拉机电气部分重要组成部分。它的性能好坏时拖拉机的性能起着至关重要的影响。如果起动系不能正常工作,则会导致拖拉机不能着火,同时也会大大缩短蓄电池的使用寿命。本文简要分析了JOHNDEER - 484拖拉机起动系不能正常工作的主要原因及检查方法。
关键词 拖拉机起动系故障分析排除
    0引言
    蓄电池是拖拉机上的重要部件之一。它的性能对拖拉机性能有着至关重要的影响,很多拖拉机用户在车辆出现电气故障时,显得束手无策,尤其在较复杂的电路,如起动电路和充电电路故障方面表现等更为突出。主要原因是电路原理不清楚,如果大家多看这方面的资料,根据原理,正确分析故障原因和排除方法,有些故障也是很容易被用户解决的。下面我以JOHNDEER - 484拖拉机启动时起动机不转为例分析其故障原因及排除方法。
    故障现象:正常启动时起动机不工作。为了便于分析故障,我结合该拖拉机的起动系原理图进行故障分析和排除。
    根据起动系统原理图及故障现象,导致不能正常启动的原因主要有以下两大方面:
   1蓄电池断路或无电故障
    蓄电池断路故障可通过查看蓄电池两接线柱是否连接、是否严重松动予以排除。蓄电池有无电可用万用表直流电压档检查电压是否正常或用试灯的两接线柱分别接蓄电池正负极,根据测得的电压值或试灯的亮度来判断蓄电池的电量是否充足。蓄电池断路或无电故障是比较容易检查的,所以我们在检查类似故障时,可先判断和排除蓄电池断路或无电故障。
    2起动系电路中有断路故障
    断路故障的原因有如下几方面:导线折断或非正常连接导致断路、电器元件损坏导致断路。电路中的断路故障对使用者来说,检查起来还是有一定难度的,这里重点分析一下断路故障的判断与排除。
    2.1起动系统控制电路断路的检查
    由于该车主电路串联了主变速器空挡安全起动开关和动力输出空挡安全起动开关,给电路故障原因分析和检测带来了许多不便,而控制电路电器元件少,相对简单些,这样我们可以先从控制电路人手分析和检测断路故障的原因及检测方法。

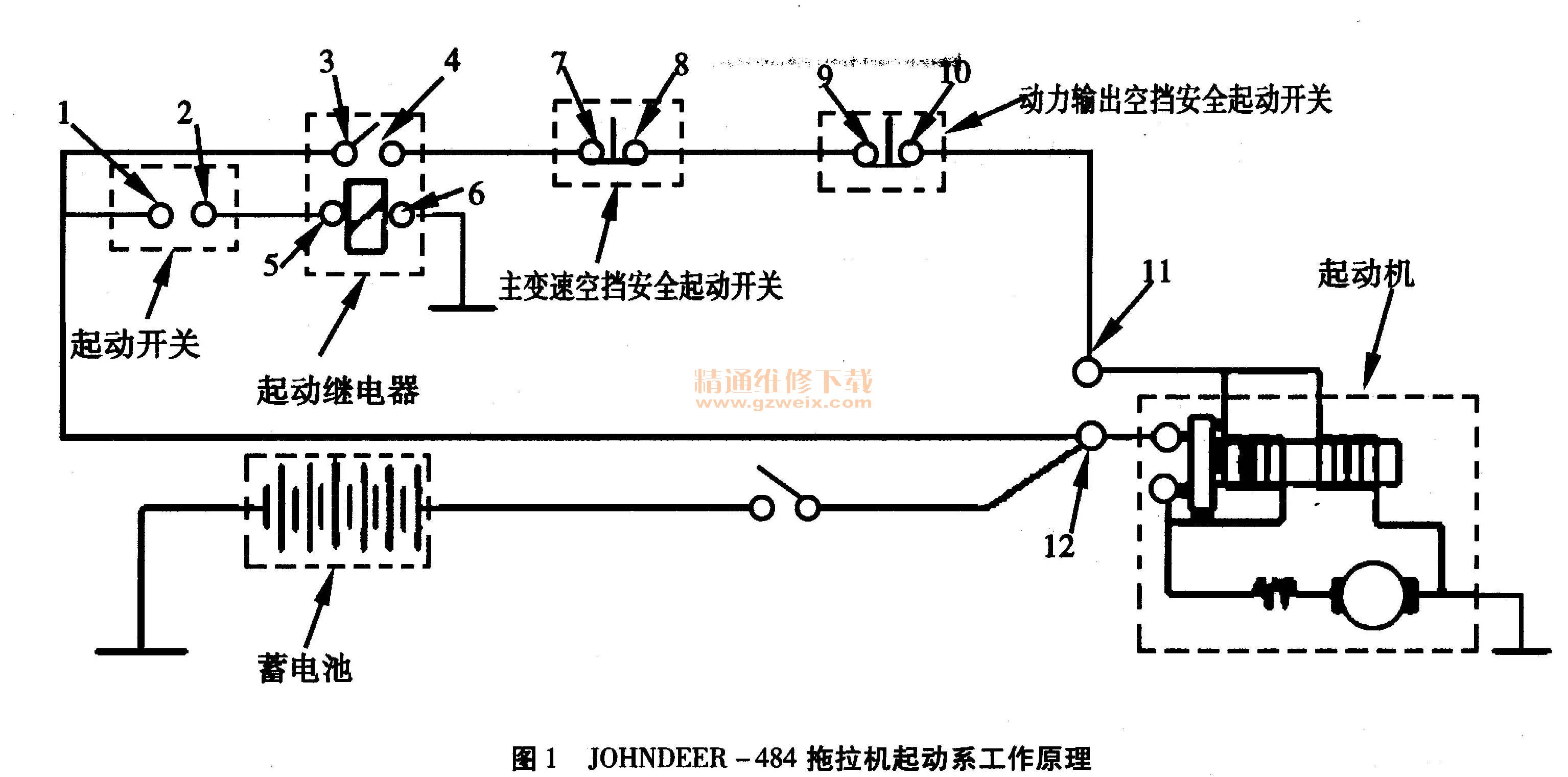

    JOHNDEER一484拖拉机起动系工作原理如图1所示,用万用表直流电压档检测起动开关1接线柱是否有电,如无电说明起动开关1接线柱至蓄电池正极之间有断路故障,可通过检查这段的线束是否有破损及接头是否有松动来排除;如起动开关1接线柱有电,此时可将起动开关旋至起动位置(最好两人配合检查,其中一个踏离合器踏板,然后将起动开关旋到起动位置,另一人检测),用万用表直流电压档检测起动开关2接线柱是否有电,如无电说明起动开关内部有断电故障必要时应更换起动开关;如起动开关2接线柱有电,可用万用表直流电压档检测起动继电器线圈接线柱5是否有电,如无电说明起动开关2接线柱和起动继电器线圈接线柱5之间有断路故障,可通过检测这段的线束是否有破损及接头是否有松动来排除;如起动继电器线圈接线柱5有电,可断开起动开关之后,检查起动继电器线圈的阻值,如阻值无穷大说明起动继电器线圈断路,如阻值正常可检查线圈和机体之间的阻值是否正常,来判断搭铁是否可靠,如阻值无穷大说明搭铁线有松动或有断路故障,此时可单接一根搭铁线,重新检测线圈和机体之间的阻值,如此时正常说明搭铁不良。如经上述检测都正常说明起动系统控制电路完好,断路故障出现在起动系统主电路中。

    2.2主电路断路的检查
    检查前应注意将主变速操纵杆和动力输出操纵杆放在空挡位置。
    首先用万用表直流电压档检测起动继电器常开触点3接线柱是否有电,如无电说明蓄电池正极与起动继电器接线柱3之间有断路故障,可通过检查这段的线束是否有破损及接头是否有松动来排除;如有电,此时可踏下离合器踏板(两人配合操作),将起动开关旋至起动位置,检测起动继电器4接线柱是否有电,如无电说明继电器触点损坏,应更换;如有电可检查主变速器空挡安全起动开关接线柱7是否有电,如无电说明起动继电器接线柱4与主变速器空挡安全起动开关接线柱7之间有断路故障,应检测起动继电器接线柱4与主变速器空挡安全起动开关接线柱7之间是否有断路故障;如有电下一步检测主变速器空挡安全起动开关接线柱8是否有电,如无电,故障为主变速器空挡安全起动开关损坏,应更换;如主变速器空挡安全起动开关接线柱8有电,应检测动力输出空挡安全起动开关接线柱9是否有电,如无电,应检测动力输出空挡安全起动开关接线柱9与主变速器空挡安全起动开关8之间是否有断路故障;如动力输出空挡安全起动开关接线柱9有电,应检测动力输出空挡安全起动开关接线柱10是否有电,如无电,故障为动力输出空挡安全起动开关损坏应更换;如动力输出空挡安全起动开关接线柱10有电,应检测起动机电源接线柱11是否有电,如起动机电源接线柱11无电,应检测起动机电源接线柱11与动力输出空挡安全起动开关接线柱10之间是否有断路故障;如起动机电源接线柱11有电,则为起动机故障,应检查起动机内部是否有断路故障。
    对于初学者,我们按上述由简单的控制电路到较复杂的主电路的步骤,详细分析和检测电路故障,最终一定会准确查出故障原因,使问题很快得到解决。如果我们熟练掌握电路原理,我们还可以通过短接起动开关、起动继电器及各保护开关等方法来确定故障部位,同样会使问题得到解决。
