近期，我单位接受了某农机配件经销商的委托：其经销的某企业生产的轮式拖拉机转向节在售后屡次接到农户投诉和理赔，具体体现为转向节在农户安装后使用主销轴短期内磨损加剧，虽未出现断轴造成事故，但也极其危险。拖拉机在行驶和作业过程中，转向节主要承担转向工作，主销轴承受一定的扭转负荷。因此，对其进行质量分析，以确定原因。
    1 转向节的技术要求
    由于该经销商无法提供转向节的技术标准，因此在检验过程中依据现有标准川进行检测。依据标准该转向节主要技术要求为：材质为主销轴40Cr、45钢或采用机械性能不低于上述材料的其他材料；主销轴应经调质处理，布氏硬度为241~298 HBW，洛氏硬度为25~32HRC；主销轴应表面淬火，淬火硬度应不小于45 HRC，有效硬化层应不小于1.2 mm；调质处理的金相组织应为回火索氏体1~4级，淬火的金相组织应符合JB/T 9204~1999的规定。由于未对公差等其他技术指标进行检测，因此标准中其他项目未列出。
    2 试验方法

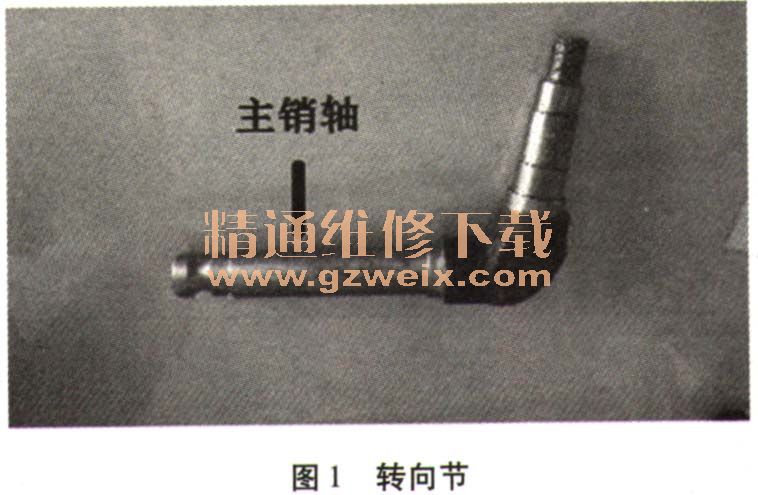

    由该经销商提供同规格同批次转向节2件，见图1，对其中一件金相组织、化学成分、硬度进行测试分析，在此基础上对转向节质量进行分析。由于磨损加剧处发生在主销轴部位，因此在分析过程中作者仅针对主销轴部位技术指标进行检测。

    2.1样品成分分析

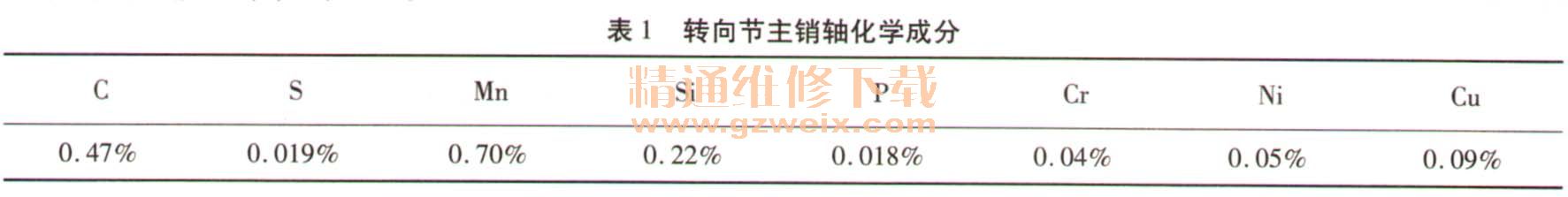

    经直读光谱仪检测分析，样品的主要化学成分见表1。从表1可以看出该转向节主销轴符合GB/T 699-1999中45钢的化学成分要求，见表2。



    2.2洛氏硬度测试

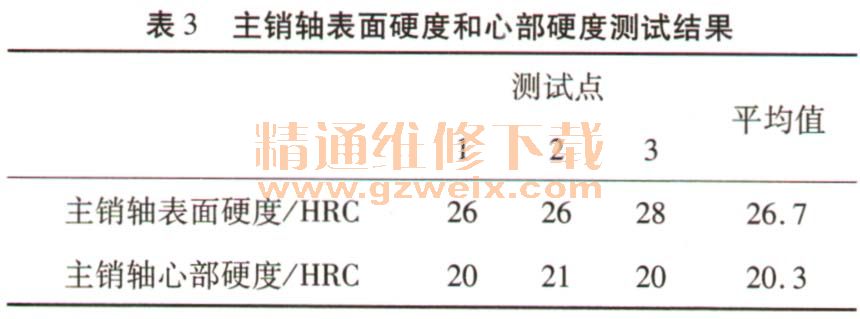

    对主销轴表面硬度和心部硬度分别做测试，结果见表3。

    从表3可以看出，主销轴表面硬度和心部硬度不符合技术要求，表面硬度过低原因应是没有进行表面淬火或表面淬火工艺存在问题。
    2.3布氏硬度测试

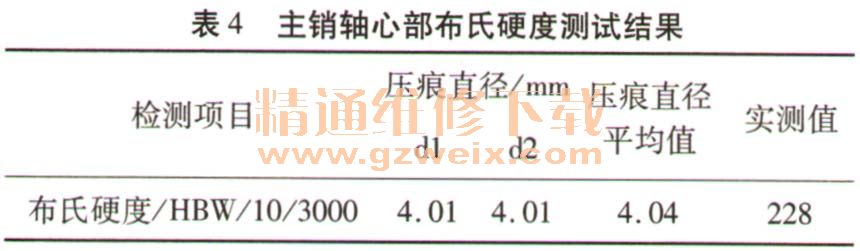

    对主销轴心部做布氏硬度测试，布氏硬度试样块在主销轴中部切取，切取时注意冷却，防止过热，组织和硬度发生变化，测试结果见表4。

   从表4可以看出，心部布氏硬度不符合技术要求。
    2.4金相组织分析
    首先沿主销轴横截面切取厚约10 mm的饼状样块，并将此试样沿直径切成两部分，取其一部分，清洗表面的油渍、污物，用砂轮将表面稍微磨平（磨时注意用水冷却以免试样的组织因受热而发生变化），把磨平、洗净、吹干后的试样，手工依次在由粗到细的各号砂纸上磨制[3]，再抛光（机抛光），采用4%硝酸酒精溶液浸蚀后用电吹风吹干试样表面，在500倍金相显微镜下对其进行横截面金相观察。
    主销轴金相组织：表面组织为珠光体+索氏体+网状及块状铁素体，见图2，图中发亮处为网状及块状铁素体，黑处为珠光体，因此评定级别为调质后8级。心部组织与表面组织相同，见图3。由此可见，该转向节金相组织不符合技术要求，具体为：调质工艺存在重大问题，调质组织严重不合格，一般零件调质金相组织要求为回火索氏体1~4级为合格，而且调质后没有进行表面淬火或表面淬火工艺存在问题，导致表面组织与心部组织基本相同。鉴于此，没有必要使用维氏硬度方法进行有效硬化层深度测试。



    3 质量分析
    综合上述实验结果，该转向节主销调质组织严重不合格，并且，调质后没有进行表面淬火或表面淬火工艺存在问题，表面组织与心部组织基本相同，表面硬度仅稍高于心部硬度，直接导致力学性能达不到使用要求，实际工作中主销轴表面极易磨损，给行车作业带来隐患。
   4 建议
    建议经销商积极与生产厂家沟通提出退货等要求或采取其他有效合法途径维护权益。
