( 7)集成电路、贴片元件拆卸工具

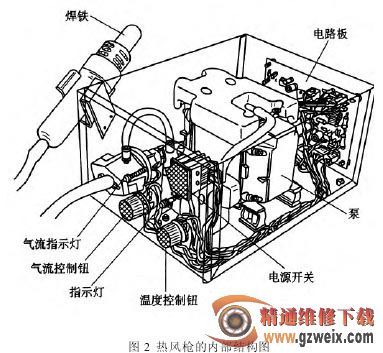

对应用较多表面安装的贴片组件及集成电路，应采用热风枪拆焊台专用工具，才能方便地取下。热风枪的主要部件是电热丝和气泵，配有温度调节和气流调节旋钮，如图 2 所示。

( 8) 测电笔

测电笔又称电笔，用来检测交流电的低压线路和电气设备是否带电，检测电压范围为 60～500 V。它有钢笔式和螺钉旋具式两种。

2. 常用检修仪器

( 1) 万用表

万用表是一种能测量多路电量参数且多量程的便携式仪表。常用万用表有模拟式(指针式)和数字式两种。数字式万用表主要由数字电压表、测量电路、量程转换开关等组成。其中测量电路能将待测电量和电参量转换为毫伏级的直流电压，供数字电压基本表显示待测量。当量程转换开关置于不同的位置时，可组成不同的测量电路。

万用表使用操作中应注意的事项如下：

①万用表主要有指针式万用表和数字式万用表两种。近年来又有带有液晶显示的万用表。数字式万用表因其输入阻抗高，显示直观，清晰易读，成为普遍采用的检测仪器。

②对于数字万用表而言，表笔的反正没有什么大的影响；只是接反的情况下，对于电压的测量，其显示值的前面会多一个“-”号。

( 2)示波器

示波器用来观察信号的波形。

采用示波器对信号波形进行分析，可以发现一些常规测量发现不了的问题，直接了解电路的工作状态，解决了万用表对一些脉冲信号及交变信号无法测量或测量不准的局限性。用示波器可直观地反映信号的波形，并能定量地测出电信号的各种参数，如：频率、周期、幅度、直流电位等。目前，电气维修时常用示波器的工作频率为20～100 MHz。

( 3) 直流稳压电源

直流稳压电源在维修控制器时为它提供稳定的直流供电电压，便于对控制器进行测试和维修。目前，直流稳压电源型号较多，但功能基本一致。通常维修控制器时采用直流电压在 0～50 V 可调的直流电源即可。

注意：由于直流稳压电源可为各类控制器、转把维修时提供工作电源，所以在接入控制器、转把前应先了解输出的电压值，然后调节好稳压电源的输出电压，以免控制器、转把等部件被过高的电压损坏。

为控制器、转把等供电时要先接电源负极，后接电源正极。拆下电源接口时，要先拆电源正极，后拆电源负极。

( 4) 无刷电动机检测仪

无刷电动机检测仪不仅可辨别无刷电动机的相位是 60°还是 120°，还可快速检测出助力传感器、闸把内和电动机内的霍尔组件是否正常。

①对霍尔组件的检测。

检测时，将霍尔组件的①脚接仪器的红线 (5 V 供电)，②脚接仪器的黑线(地线)，③脚可任意接黄、绿、蓝线，然后用一磁铁正、反面靠近霍尔组件，指示灯在改变磁场的 N、S 极后发光有变化(闪动)，则说明被测的霍尔组件正常；否则需要更换。

②对电动机的检测。将仪器与电动机霍尔线对接好，慢慢转动电动机，观察仪器面板指示灯的变化，进行故障部位的判断。如电源指示灯闪烁发光，说明电动机内至少有一个霍尔组件对地短路。如霍尔检测指示灯不能按一定频率闪烁发光，说明霍尔组件异常，需要更换。如确认 3 个霍尔组件正常后，在转电动机时 3 个指示灯在几秒钟内都灭或都亮，则说明电动机的相位是 60°；如始终有一两个指示灯亮，则为 120°
