三、逆变器板工作原理

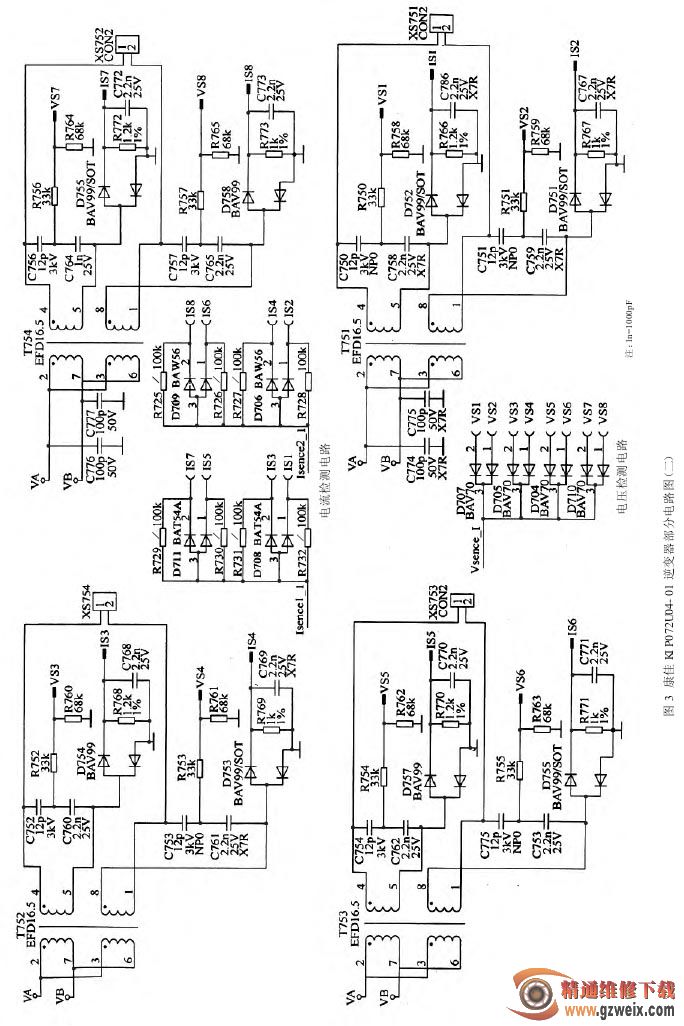

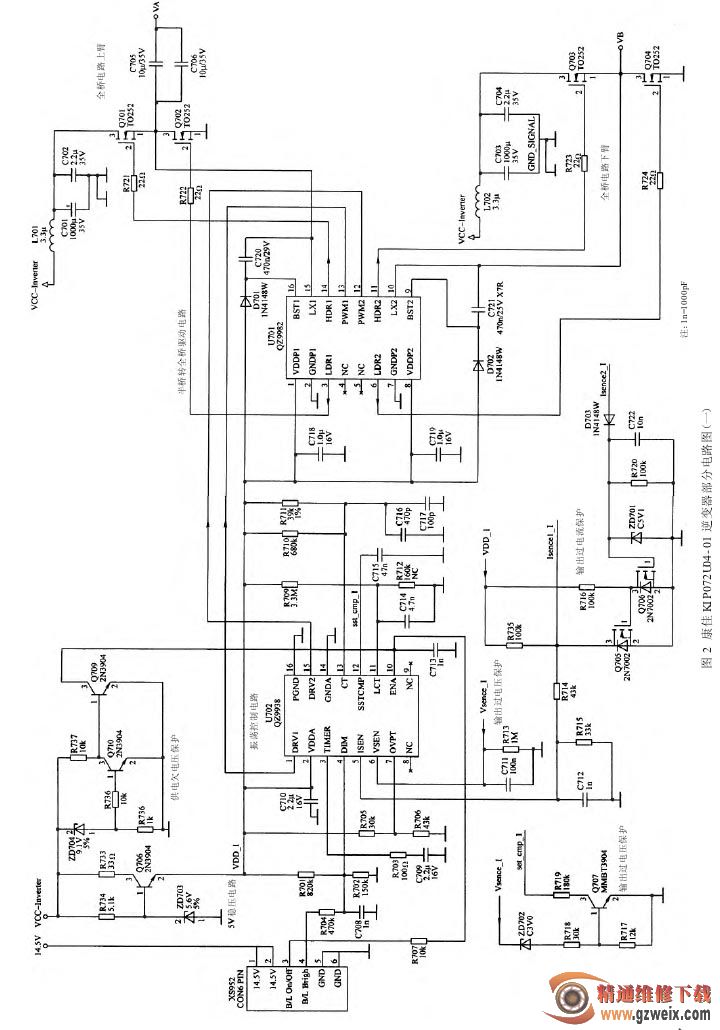

康佳 KIP072U04—01(34005565)电源和逆变器二合一板逆变器部分电路图如图 2 所示和图 3 所示。

逆变器控制芯片采用 U702(OZ9938)，半桥转全桥输出电路采用 U701(OZ9982)，与 4 个 MOSFET 开关管和升压变压器配合，产生交流高频电压，为 4 只背光灯管供电，每只灯管的供电达 1750 V/7.0 mA，工作频率在 40～55 kHz，最大输出电流范围为 6.5～8.5 mA。

1. 逆变器基本电路

逆变器部分主要由振荡激励控制电路、半桥转全桥输出电路、高压形成电路三大部分组成。电源部分输出的 14.5 V 电源和点灯控制、亮度调整电压经连接器 XS952 送到逆变器电路，连接器 XS952 的各脚功能电压为：

①、②脚为 14.5 V/5 A 输出；

③脚 BL On/Off 为逆变器开关控制，逆变器正常工作电压为2.0～5.0 V，逆变器关时为 0～0.8 V；

④脚 B/L Brigh 为背光调节，调节范围为 0～3.3 V；

⑤、⑥脚 GND 为接地端。

振荡激励控制电路主要由 U702 内、外部电路构成。在主电路板的控制下启动工作，向高压形成电路输出两路驱动脉冲信号，并具有过电压、过电流保护功能。

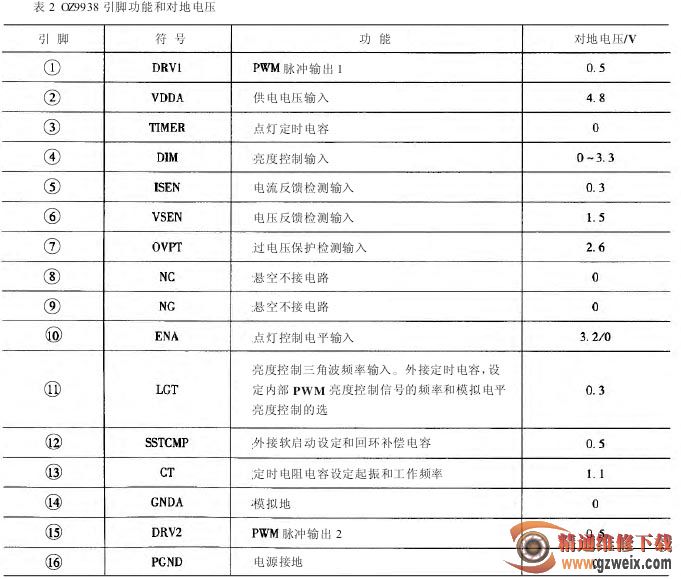

OZ9938 是 O2Micro 公司推出的用于液晶产品背光控制检测电路，其内部电路框图如图 4 所示。利用 OZ9938 组成的液晶逆变器具有效率高、适应电压范围宽、调光范围宽、过电压保护等优点。OZ9938 引脚功能和在本机应用时对地电压见表 2 所示。
