得实CR3240通电开机后进行打印时,色带不走
来源:本站整理  作者:佚名  2016-01-23 08:48:24

    故障症状:得实CR3240型针式打印机,通电开机后进行打印时,色带不走。
    故障原因:电机驱动电路三极管断路。
    分析检修:引起上述故障的原因主要有以下几种。
    步骤01  色带盒、带盒驱动齿损坏。
    步骤02  驱动电路损坏。
    步骤03  电机驱动电路、IC8门阵列集成电路有故障。

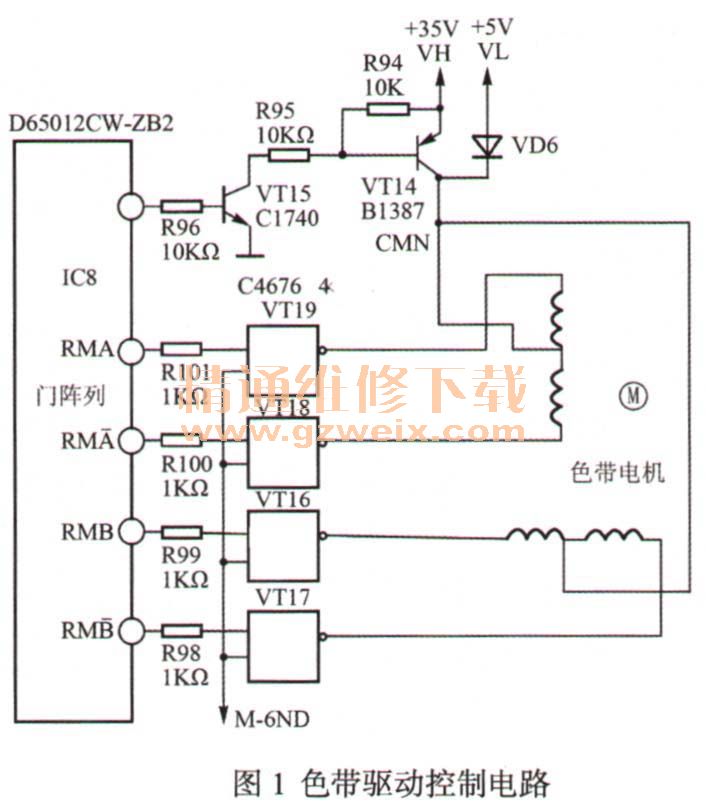

经检查,发现驱动电机不转,电机及门阵列集成电路IC8的⑤~⑧脚均有脉冲信号输出。色带驱动控制电路如图1所示。

    再检查电路,没有发现问题;测电机,在打印和不打印时三极管VT14都不导通;测门阵列IC8,⑩脚打印时为高电平,正常。检查发现为三极管VT14的BE极间断路。
    更换三极管VT14后,开机测试,故障排除。
