得实CR3240针式打印机可正常自检,但不能走纸
来源:本站整理  作者:佚名  2017-01-03 13:55:23

故障症状:得实CR3240型针式打印机,通电后开机,可正常自检,但不能走纸。
故障原因:电机驱动控制电路驱动块损坏。
分析检修:上述故障多是由于走纸电机不转动引起的,主要有以下两个原因。
1)走纸电机本身损坏或卡纸。
2)走纸电机驱动控制电路损坏。
其检修方法如下。

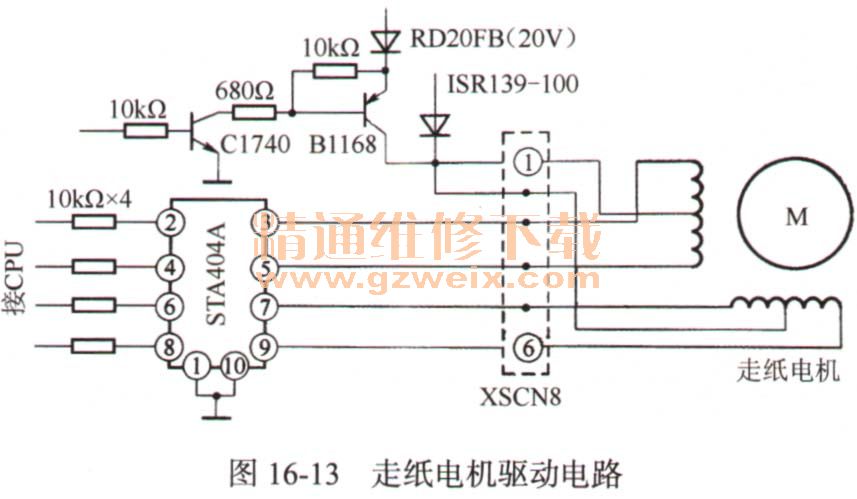

步骤01  测量电机是否损坏。其电路图如图16-13所示。拔下接插件XSCN8,测得其①与③脚、①与④脚、②与⑤脚及②与⑥脚间的电阻均为34 Ω,与电机上标注的34Ω/12V基本相符。

步骤02  用外接的+12V电源直接给该电机通电,电机运转自如,无卡死现象,说明电机本身没有问题,故障可能在电机驱动控制电路。
步骤03  该机的电机驱动控制电路由集成电路STA404A及两只晶体三极管等组成。对SB 1168、RD20FB、ISR139-100、STA404A等进行检查后,发现驱动块STA404A损坏。
步骤04  更换驱动块STA404A后,开机测试,故障排除。
