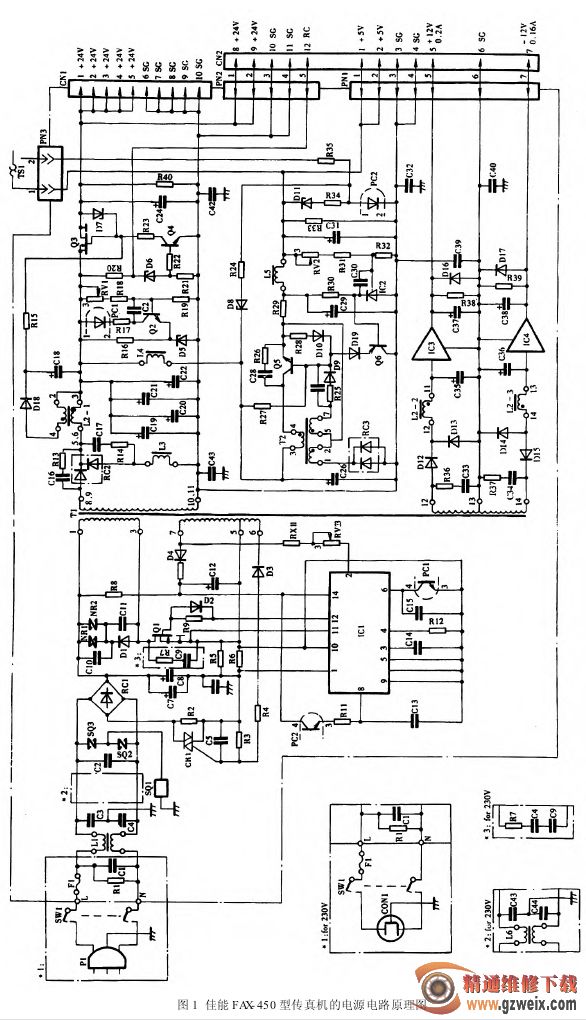

佳能 FAX-450 型传真机的电源电路，如图 1 所示。

如图 1 该电源系统主要由浪涌电流抑制、主开关变换、直流电压输出、稳压控制以及自动保护电路等部分组成。具体电路工作原理与过程如下：

1. 浪涌电流抑制电路的工作原理与工作过程浪涌电流抑制电路主要由 CR1、R2、T1 的⑤～⑥绕组、D3、R3、R4 等元件组成。其作用是抑制开机瞬间电容 C7、C8 较大的充电浪涌电流。在通电瞬间，由于电容 C7、C8 相当于瞬间短路，较大的充电电流通过电阻R2 时得到抑制。当 C7、C8 两端电压稳定后，T1 的⑤～⑥绕组感应的电压经 D3、R3、R4 加到双向可控硅CRl 的控制极，触发 CRl 导通，将电阻 R2 短路。这样，主电流不再经过电流抑制电阻 R2，使得 R2 在完成开机瞬间浪涌电流抑制作用后，不再对电源正常电流有影响。

2. 主开关变换电路的工作原理与过程

该传真机的主开关变换电路主要由开关管 Q1、集成电路 ICl、开关脉冲变压器 T1、电容器 C12 等元器件组成。其作用是将整流、平滑滤波后的 300 V 脉动直流电压变换成脉冲电压经 T1 耦合给次级回路。具体工作过程如下。

当接通交流供电后，经整流、平滑滤波后的 300 V脉动直流电压，一路经脉冲变压器 T1 的初级绕组①～③加到开关场效应管 Q1 的漏极；另一路经电阻 R8向集成电路 ICl 的14脚即 Vcc 端供电。当电源正常工作后，ICl14脚供电改由 T1 的⑦～⑥绕组感应的电压经 D4 整流、C12 滤波后，输出的直流电压提供。ICl輲輥訛脚获得正常电压后，其内部电路开始工作，由振荡器产生的脉冲经其内部放大整形管处理后，由其13脚输出宽度可调的开关脉冲加到 Q1 的栅极，控制 Q1 的间歇导通。这样便在 T1 的次级产生交变电流，经 RC2、RC3 等整流后，便得到所需的各种直流电压。输出电压的高低可通过改变开关管 Q1 的导通时间来进行控制。

3. 直流电压输出电路的工作原理与工作过程

见图 1 所示。该传真机的直流电压输出电路由 T1次级各高频整流、滤波、稳压电路组成，分别输出稳定的 +5 V、±12 V 和 +24 V 直流电压。其中，+24 V 是主电源，供热感头、步进电机等作工作电源，为受控输出电压。

T1 次级绕组⑧～11感应的脉冲电压经 RC2 整流，L3、C19、C20、C21、C22、L4 等滤波后，输出 24 V 直流电压。该回路中的三极管 Q3 用作 +24 V 电源的控制开关，受主控电路控制。当主控电路送出开电源信号 VRC时，Q3 导通，输出 +24 V 直流电压；当主控电路没有送出开电源信号 VRC时，Q3 关断，便没有 +24 V 电源电压输出。

同时，经整流、滤波后，输出的 +24 V 直流电压还经 T2、Q5 等稳压，C29、L、C31 等组成的 π 型滤波后输出 5 V 直流电压。

T1 次级绕组12～13～14感应的脉冲电压经D12、D15、D13、D14 整流，C35、C36 滤波后，分别由两个三端稳压器 IC3、IC4 稳压后输出±12 V 直流电压。

4. 稳压控制电路的工作原理与工作过程

该传真机开关电源的脉宽调制稳压电路由集成电路 ICl 和光电耦合器 PC1 等组成。通过控制开关管 Q1的导通时间，来实现 24 V、5 V 输出端电压的自动稳定。

当 24 V 输出端电压有所升高时，通过电位器RVl、电阻 R18 与电阻 R19 分压后，加到三极管 Q2 的b 极的电压升高，Q2 的 e 极电压通过 R16、稳压二极管 D5 稳压固定。这样使得 c 极电流增大，该电流通过光电耦合器 PC1 内发光二极管时，使该发光二极管亮度增强，则 PC1 内光敏三极管电流增大，输出阻抗减小，加到集成电路 ICl⑥脚(接内部误差放大器同相输入端)的电压减小，通过 ICl 内部脉宽控制电路后使其12脚输出的脉冲宽度变窄，Q1 导通时间缩短，T1 在 Q1 导通时的储能减少，耦合给次级绕组的电压减小，输出的直流电压自然下降，从而达到稳压的目的。
