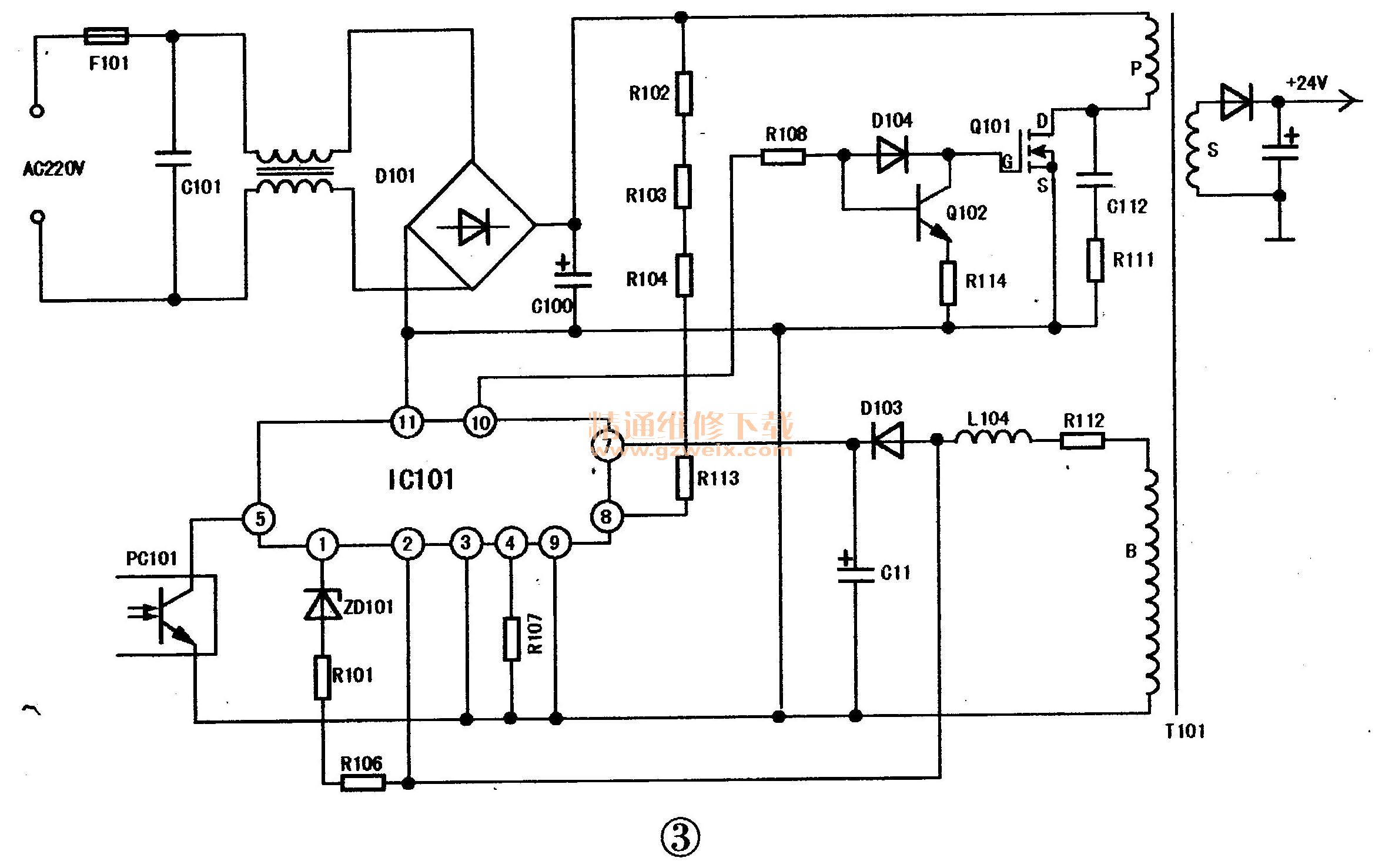

分析检修：根据现象分析，故障发生部位可能和电源电路相关。检修时，打开机盖，检查发现保险丝已断路，说明电源部分有严重的短路故障。有关电路如图3所示。

    由原理可知：该电源为他激式并联型开关稳压器；PC101为他激式驱动、控制集成电路，Q101为MOSFET开关管，R102～R104为PC101的启动电阻。PC101⑩脚的输出脉冲控制Q101的通断。根据上述分析，熔断保险丝的主要元件有D101、C100、Q101等，依次检查上述元件，发现Q101源、漏极短路。更换Q101后，故障排除。
