夏普UX-254型传真机开机后,无任何显示,不能进入工作状态
来源:本站整理  作者:佚名  2012-11-21 13:11:53

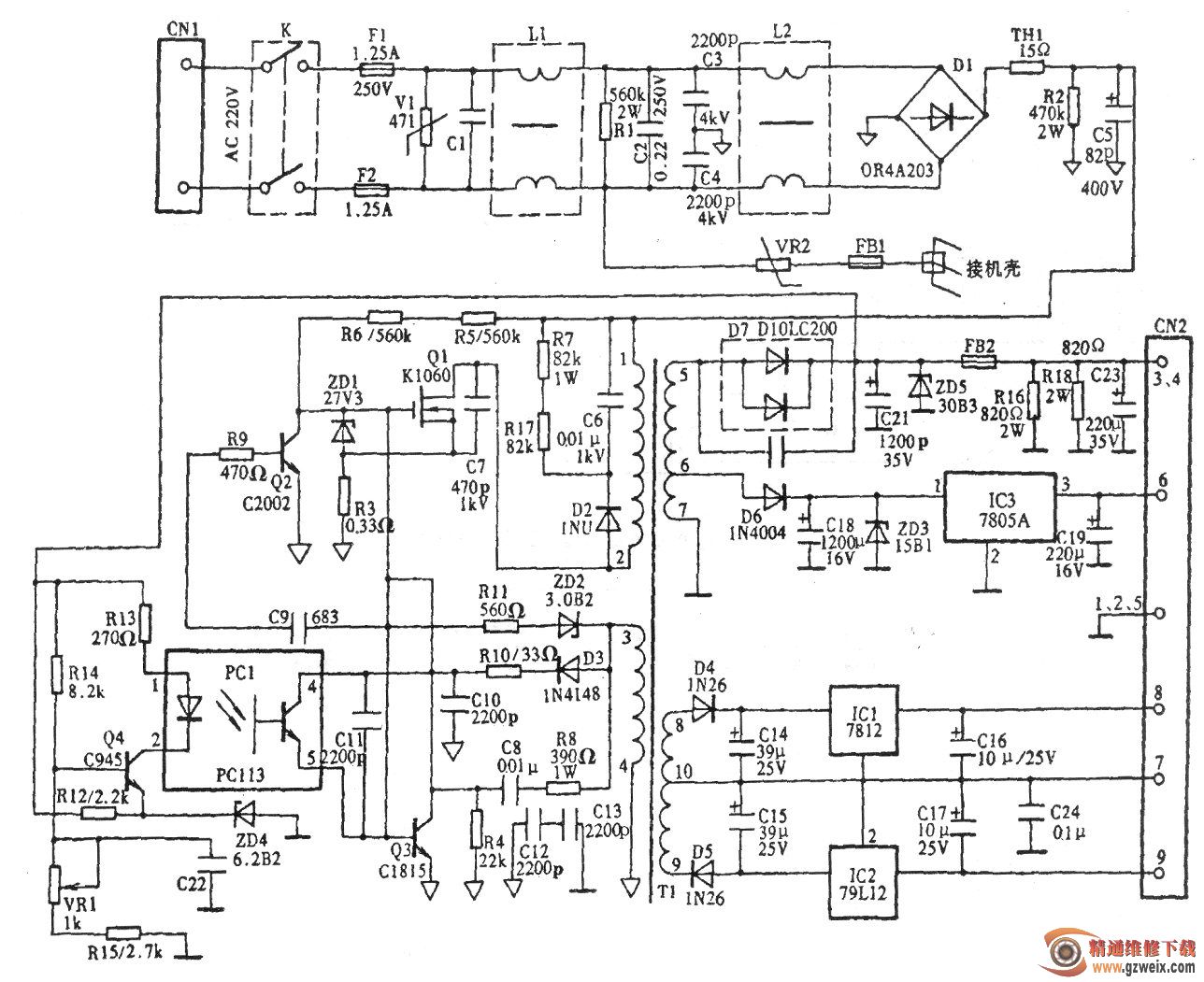

 这类故障,应首先检查其电源电路。有关电路如下图所示。

  该传真机的整流、滤波电路由进线电源双向净化互感器Ll、12、桥堆Dl和滤波电容器C5组成。开关振荡电路由场效应管Q1(K1060)、开关变压器Tl的①~②绕组与正反馈绕组③~④、正反馈回路元件C8、R8,启动元件R5、R6及脉宽控制管Q3组成。稳压电路由取样比较放大管Q4、基准稳压二极管ZD4、光电耦合器PC1及控制管Q3等组成。

 由于某种原因使输出电压升高时,取样电压经R14加至Q4的基极,使晶体管Q4导通加深,光电耦合器PC1导通程度也加深,进而使Q3导通程度加深,开关管Ql导通程度减弱,使输出电压下降。反之,通过稳压电路作用,使输出电压升高,这样可使输出电压基本保持不变。

  测量各组直流输出电压均为0V,检查保险丝Fl、F2没熔断,电路无短路故障。接通电源,测量Ql的工作电压,发现Ql工作电压失常,可能是启动电路或反馈电路工作不良引起。检查相关元件和器件,发现电阻R5断路、R6变质。更换R5、R6(均为560kΩ)后,开机试验,传真机工作正常,故障排除。
