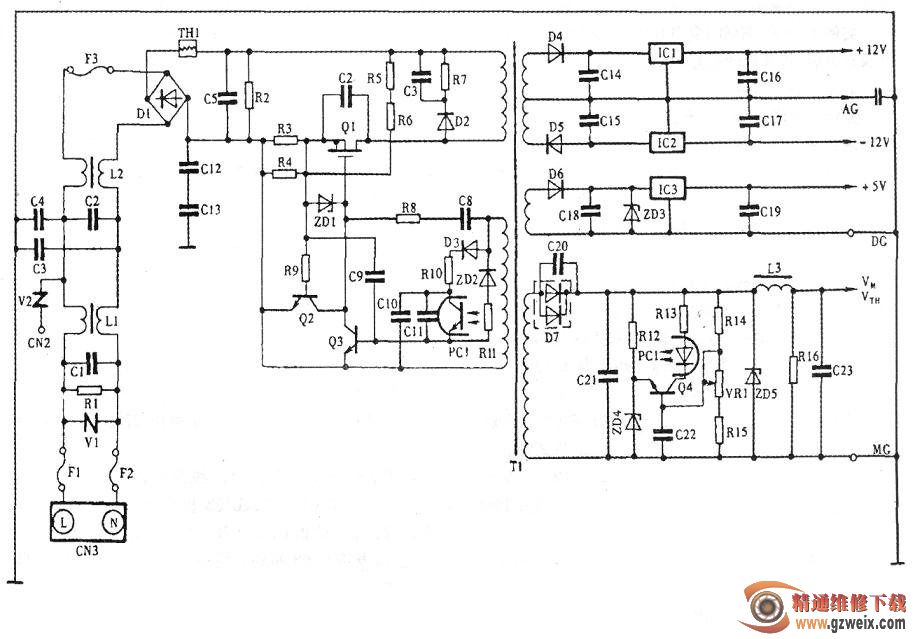

这是典型的电源不良的故障表现。应重点检查电源电路。有关电路如图所示。

　　该传真机采用脉宽调制式开关稳压电源。主要由场效应管Q1、脉冲变压器Tl及周围元件构成自激振荡电路。在Tl次级，各个回路经整流、滤波后，输出+5V、±12V、+24V四路直流电压，供传真机各部分电路或器件使用。PC1为光电耦合器，作为负反馈回路将+24V输出回路中的误差电压反馈回初级回路，控制振荡脉冲的宽度，以达到稳定输出电压的目的。

　由故障现象分析判断，该机有可能是开关电源+5V直流电压未加给LCD；也有可能是开关电源出故障，导致+5V或其他几路直流电压没有输出；还有可能是操作面板出故障。

　　为了确定是否是操作面板出故障，将记录纸舱盖打开又合上，然后关断传真机电源再重新接通，正常情况下，此时机器应输送出少许记录纸然后切断，但此时未发现传真机有输纸、切纸动作。再将原稿放在原稿导板上，也无送稿动作，说明问题出在+5V电压不正常，并且+24V电压也不正常，确定为开关电源出故障。

　　取下传真机底板和后面板，轻轻拖出电源板，检查电源和TEL/LIU板的连接器CNTW无松动、脱落现象，再检查电缆导线也无折断。然后检查电源保险丝Fl、F2均正常，但F3已烧断。由于F3接在桥式整流器Dl的输入端，若Dl有桥臂击穿，电流过大就会烧断F3。

　　用万用表测量Dl，整流桥发现Dl确已损坏。更换F3、Dl后，重新开机，LCD显示正常，故障排除。|
