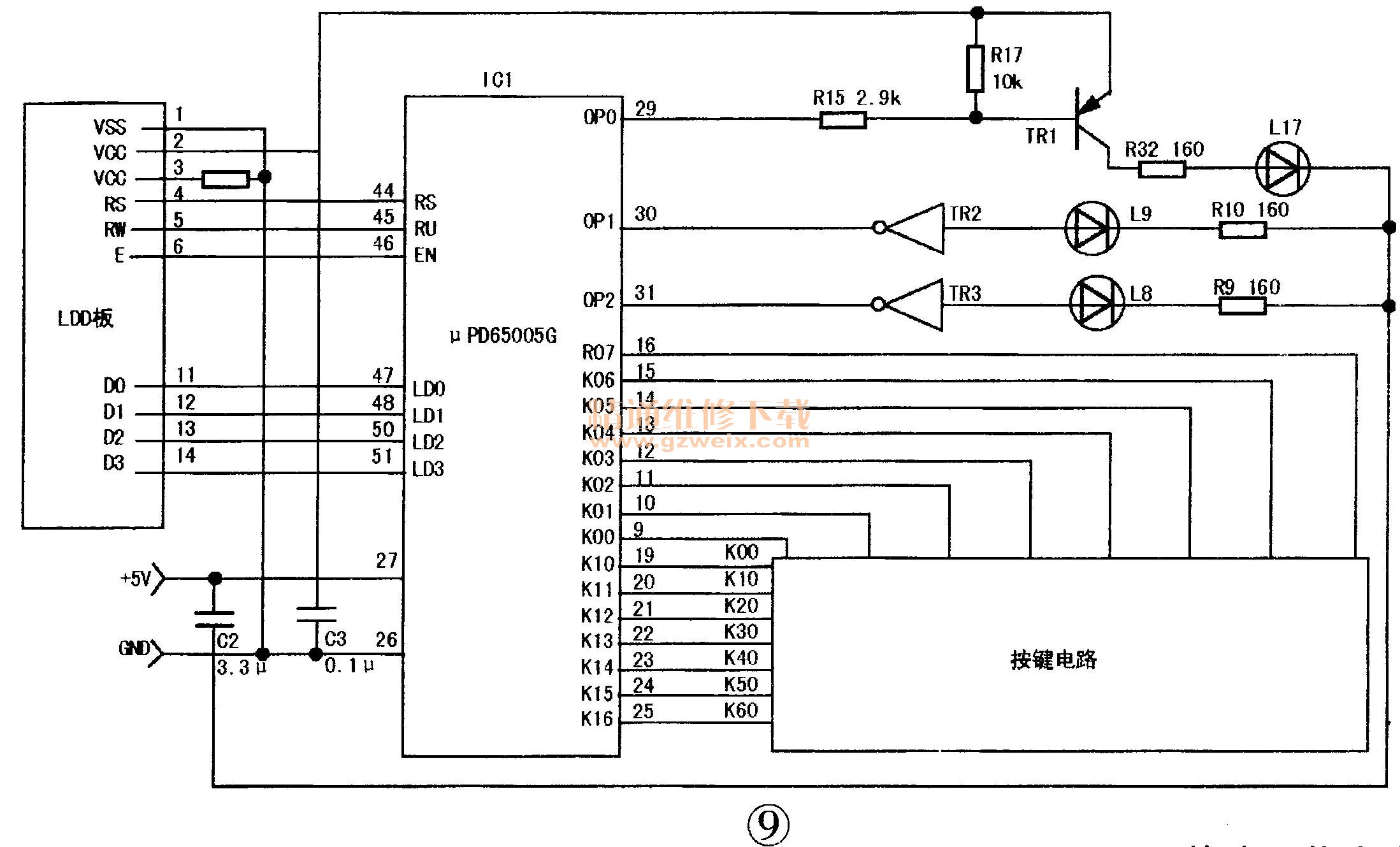

分析检修：根据现象分析，该故障一般出在面板操作显示电路等相关部位。由原理可知：该机液晶显示屏（LCD）受操作显示面板上的IC1（μPD6005G）控制。相关电路如图9所示，其中RS为寄存器选择信号，RW为读／写信号，该信号为低电平时，数据线上的数据输入到LCD显示缓冲区；EN为允许信号，当其为低电平时，允许向LCD输入数据。

    检修时，打开机盖，先检查LCD的控制信号是否正常，用示波器测连接器J1④脚（RS）、⑤脚（RW）、⑥脚（E），经检测④、⑤、⑥脚既不是高电平，也不是低电平，说明无控制信号送到LCD上。再测IC1的44脚、45脚和46脚，也无信号输出。为了判断IC1是否损坏，进一步测量主控板输入的信号：A1（③脚）、CK（④脚）、XRD（⑤脚）、XWR（⑥脚）、CS（⑦脚）和CLR⑧脚），实测信号正常，说明IC1内部不良。更换IC1后，故障排除。
