夏普FO-151型传真机,机器复印时,复印件图像全黑
来源:本站整理  作者:佚名  2014-12-13 09:51:13

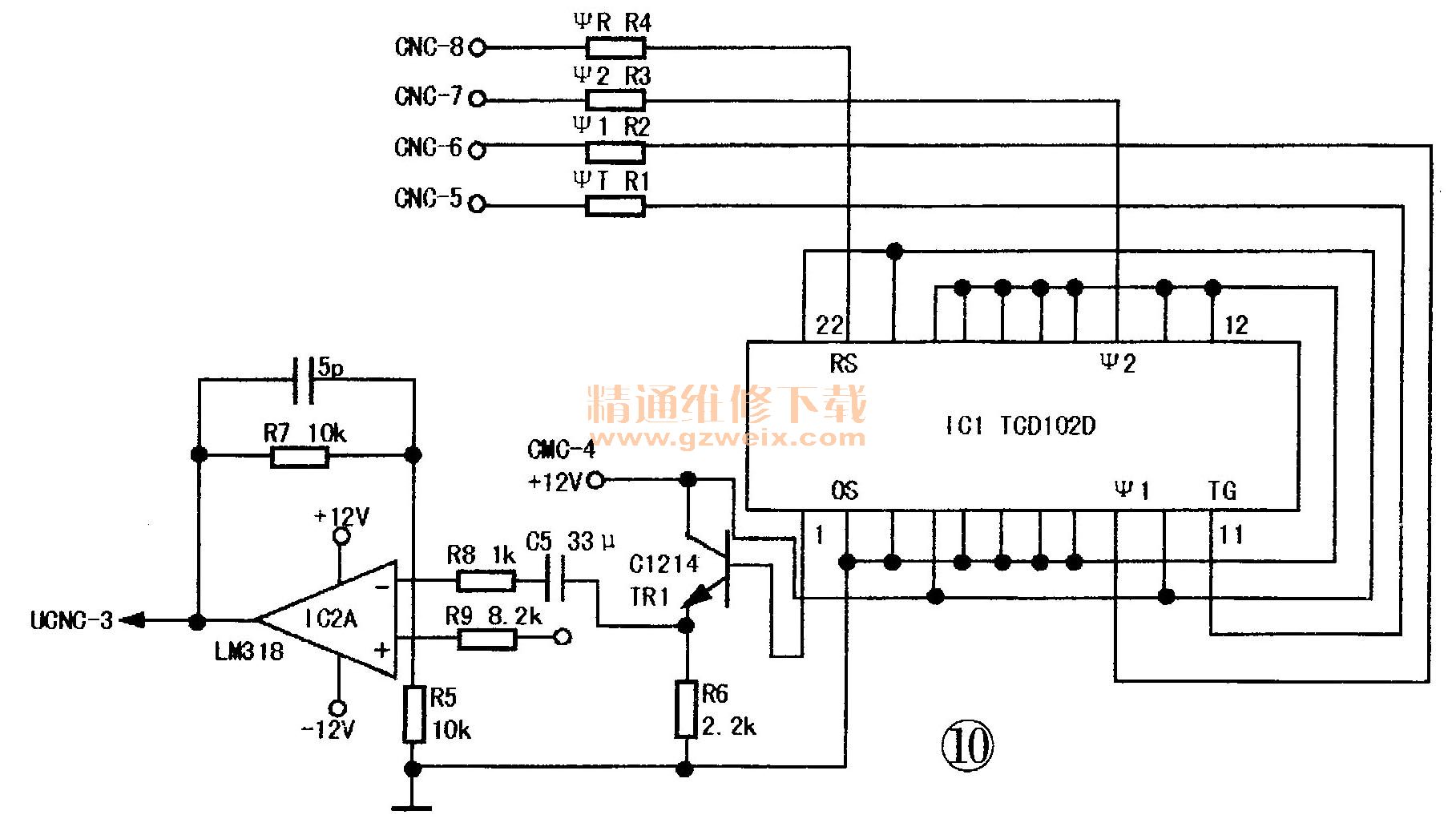

    分析检修:根据现象分析,该故障可能出在CCD器件及驱动电路。打开机盖,先用万用表检查+12V电源,如+12V电源电压正常,则应检查CCD器件(电路如图10所示)四组驱动信号T、1、2、和R。检修步骤:先按下启动键,在机器进行复印的同时,用示波器测查CNC-5~CNC-8信号波形。如果这四种驱动信号有一个不正常,则应对主控板上的驱动电路进行检查。四种驱动信号由专用集成电路产生,经驱动电路模块75365(图10中未画)送到CCD器件。可用示波器检查75365的输入端③、⑥、11、14脚和输出端②、⑦、⑩、15脚。若输入正常,输出不正常,说明75365内部不良;若输入不正常,则问题出在专用集成电路上。若四种驱动信号均正常,则再检查CCD器件输出信号。将具有高密度文字的稿纸作为传真测试样张,在传真机进行复印期间,用示波器测IC1(TCD102D)的①脚,该脚应输出不规则的模拟信号,若无信号,则说明CCD器件内部损坏,若IC1①脚输出有信号,应检查三极管C1214和运放LM318是否不良。该机经检查为运放块LM318内部损坏。更换LM318后,故障排除。

关键词:夏普传真机
