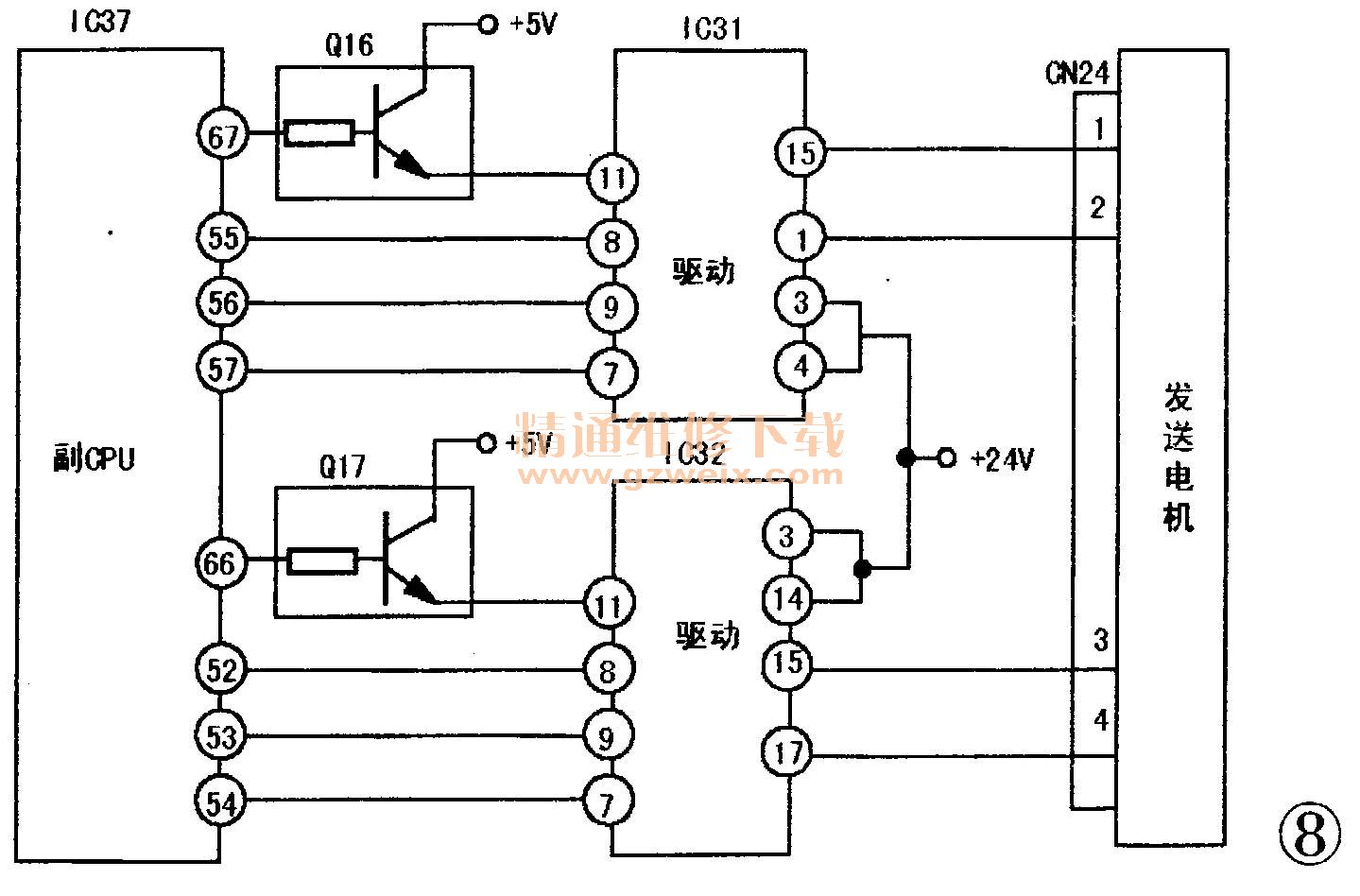

分析检修：根据现象分析，该故障可能发生在发送电机及控制驱动电路等相关部位，有关电路如图8所示，由原理可知：发送电机主要由IC31 15脚、①脚及IC32 15、①脚各输出两组信号电平驱动，该4路信号依次输出高电平（24V），使电机运转一周。IC31、IC32是否输出高电平受IC37及Q16、Q17控制。正常时，副CPU IC37 52～57脚根据主CPU数据信号依次输出高低变化的方波，加至IC31、IC32，只有Q16、Q17导通，IC31 11脚、IC32 11脚为高电平，IC31、IC32才能输出驱动信号，且只有4路驱动信号均正常，电机才能转动。检修时，打开机盖，在发送状态下，用万用表测CN24①～④脚电压，发现①、②脚始终为低电平0.6V、③、④脚高低电平变化正常，说明IC31未输出驱动信号。检查IC31 11脚为低电平，说明IC3767脚未输出控制信号或Q16损坏，经进一步检测，发现Q16 （DTD123）内部不良。更换Q16后，机器工作恢复正常。
