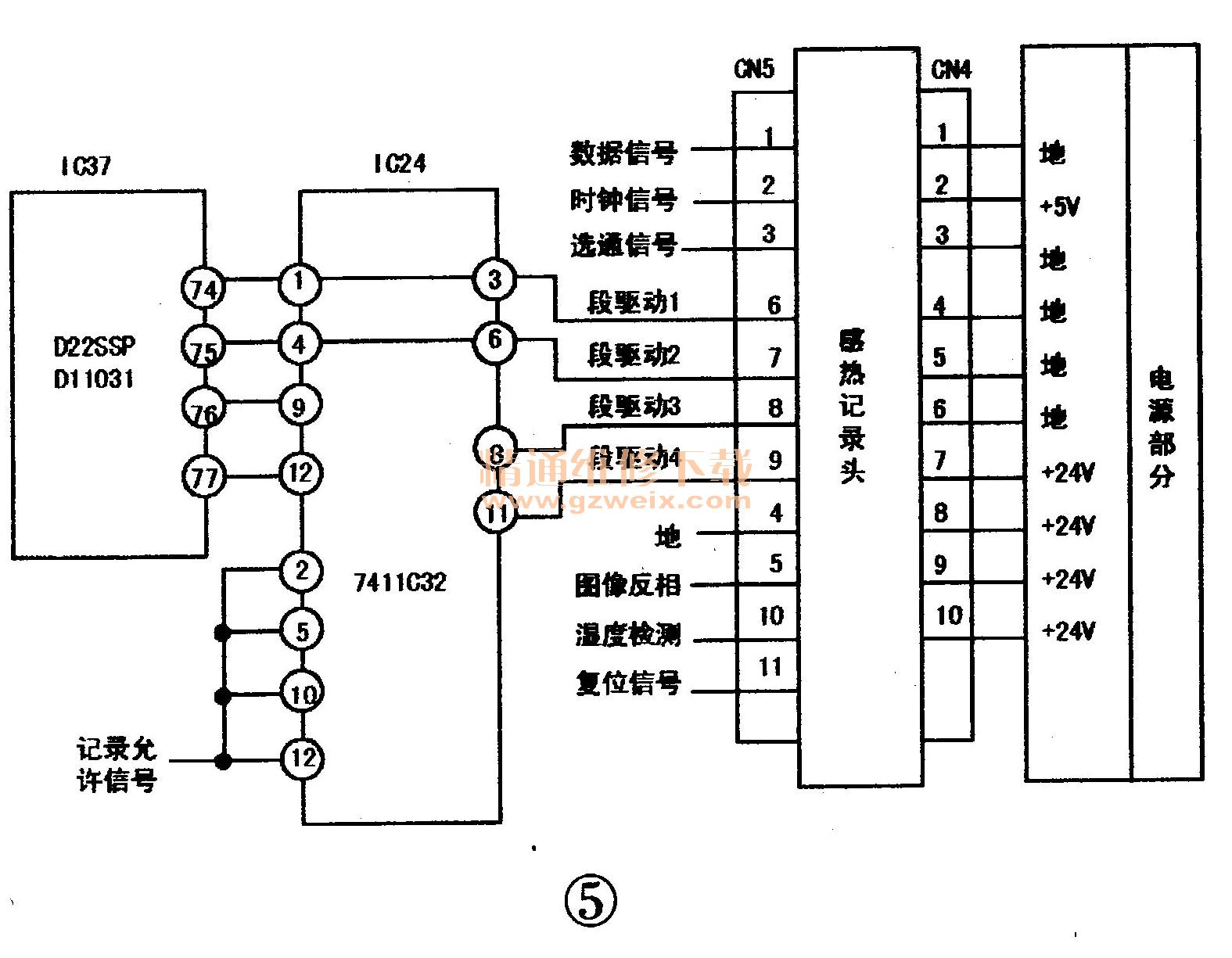

分析检修：根据现象分析，该故障可能出在感热记录头电路。该电路主要用于图像电信号到图像像素的转换，有关电路如图5所示。

    检修时，打开机盖，用万用表先检查＋24V、＋5V电源是否正常，用示波器检查时钟信号、IC24（74HC32）输出的段驱动信号是否正常。IC24内含4个与非门，当记录允许信号为低电平时，IC37 74、75、76、77脚根据主要CPU指令依次输出低电平，使相应的与非门输出高电平段驱动信号，依次送到感热记录头，使感热记录头的某一段发热，经仔细检查，IC24的＋5V电源正常，IC24①、⑨、④、12依次输入低电平也正常，但IC24③、⑥、⑧、11脚始终输出低电平，由此判定 IC24内部损坏。更换IC24后，故障排除。
