所有晶片工艺环节都由具有自动处理晶片功能的设备完成，以最大限度的减小人为因素造成的片与片、批与批之间的差异。具体的工艺步骤需要不断调整输入参数（例如，每一次要根据测试得到的目标层厚度进行离线计算），数据被不断收集以使统计工艺控制软件进行编程来指导操作者操作。

V. 可靠性
可靠性通过对分立的自对准1 × 3 µm² HBTs进行高温寿命测试(HTOL)来确定，电流增益(漂移是主要的可靠性失效模式。利用测试得到的激活能Ea, 其值大约为1.02 eV, 外推得到Tj = 125 °C.温度下MTTFs 寿命超过106 小时。电流增益(漂移和基区集电区电流泄漏（位列第二的主要可靠性失效模式）示于图。以电流增益漂移作为失效标准同样示于图，这一标准保证了值始终保持在以上。图的下半部显示双异质结双极晶体管结构（例如，InP集电区）可在VCE = 4.5 V 下保持高可靠性工作，这一电压值比InP衬底单异质结双极晶体管高出 2 3 V。

VI. 电路性能
A. 2 60 GHz 一比二静态分频器
静态分频器性能和芯片照片示于图7。双极晶体管HBT 用作静电放电保护。 其输入灵敏度窗口非常宽，单端正弦波输入状态下一比二除法功能可在2GHz到60GHz范围内实现。输入和输出可采用差分和单端方式。90 mA时偏置电压为-3.4V。典型输出功率从低频时的. 0 dBm 到高频60GHz时的  3 dBm 。
B. 差分限幅放大器

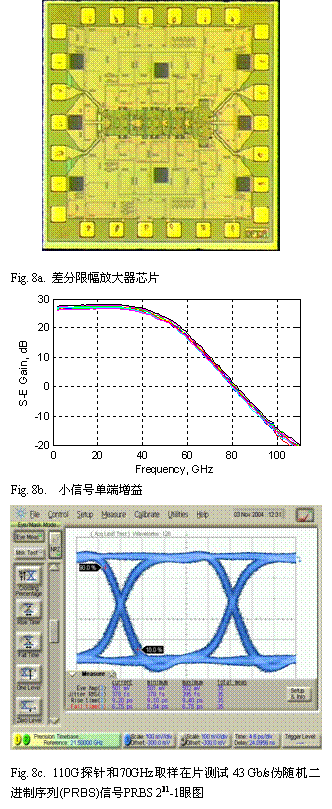

由50个晶体管组成的差分限幅放大器照片示于图8a。限幅放大器采用两级Cherry-Hooper，一级cascode和一对有几级发射极跟随器缓冲的差分输出结构，低频小信号差分增益大于32dB, 单端(S-E)输入电压窗口为± 700 mV 最大单端(S-E)输出幅度500 mVpp 。 放大器从+1 V 到  4.1 V电源消耗0.59 W功率。偏置端采用 双极晶体管HBT 进行静电放电保护。输入输出均有差分失调/直流监测以及common-mode pull-up 能力.
图8b 显示了典型的在片增益特性，低频S-E 增益26.8±0.5 dB ， 3 dB 带宽46.8±0.4 GHz.。达到65 GHz时群

延时变化小于5 ps。典型 43 Gb/s 眼图输出信号如图8c 所示，其幅度为0.50 Vpp S E, 10%-90% 上升时间为9.2 ps, 总 RMS抖动378 fs。 295 fs RMS 抖动1 Vpp 差分PRBS 231-1 NRZ输入信号由以同样技术制作的半速retimer 提供。

C. 线性相位检测器
这一电路在文献[18]中单独有详细介绍。它使用了超过200个最小尺寸的晶体管，并以HBT作为静电放电保护，3级互联，高值和低值电阻，电容，背面通孔。对于这样的复杂电路其在线成品率是合乎预期的。
