一种用于电力线路的超声波驱鸟装置
来源:摩托车技术  作者:佚名  2018-04-02 08:10:49

    目前,10 kV配电线路的故障跳闸很大一部分是由鸟类的活动造成。如鸟类在杆塔上筑巢,首先由于鸟巢本身不绝缘,容易造成线路跳闸停电;其次鸟类在鸟巢周围排泄的粪便落在绝缘子上也容易造成线路跳闸停电,鸟类的活动对输配电线路造成了很大负面影响。当前使用的驱鸟风车、驱鸟剂等传统驱鸟装置均具有一定的局限性。例如驱鸟风车大多是被动转动,容易受风力影响,当风力减弱时停转,驱鸟效果有限;驱鸟剂多采用直接喷涂的方式,此方式的驱鸟效果好,几乎为100%,但是驱鸟剂挥发性强,驱鸟效果随时间而明显减弱,且不耐雨水冲刷,需反复喷涂,耗费人工较多。我公司设计制作的一种用于电力线路的超声波驱鸟装置,有效避免了上述不足。

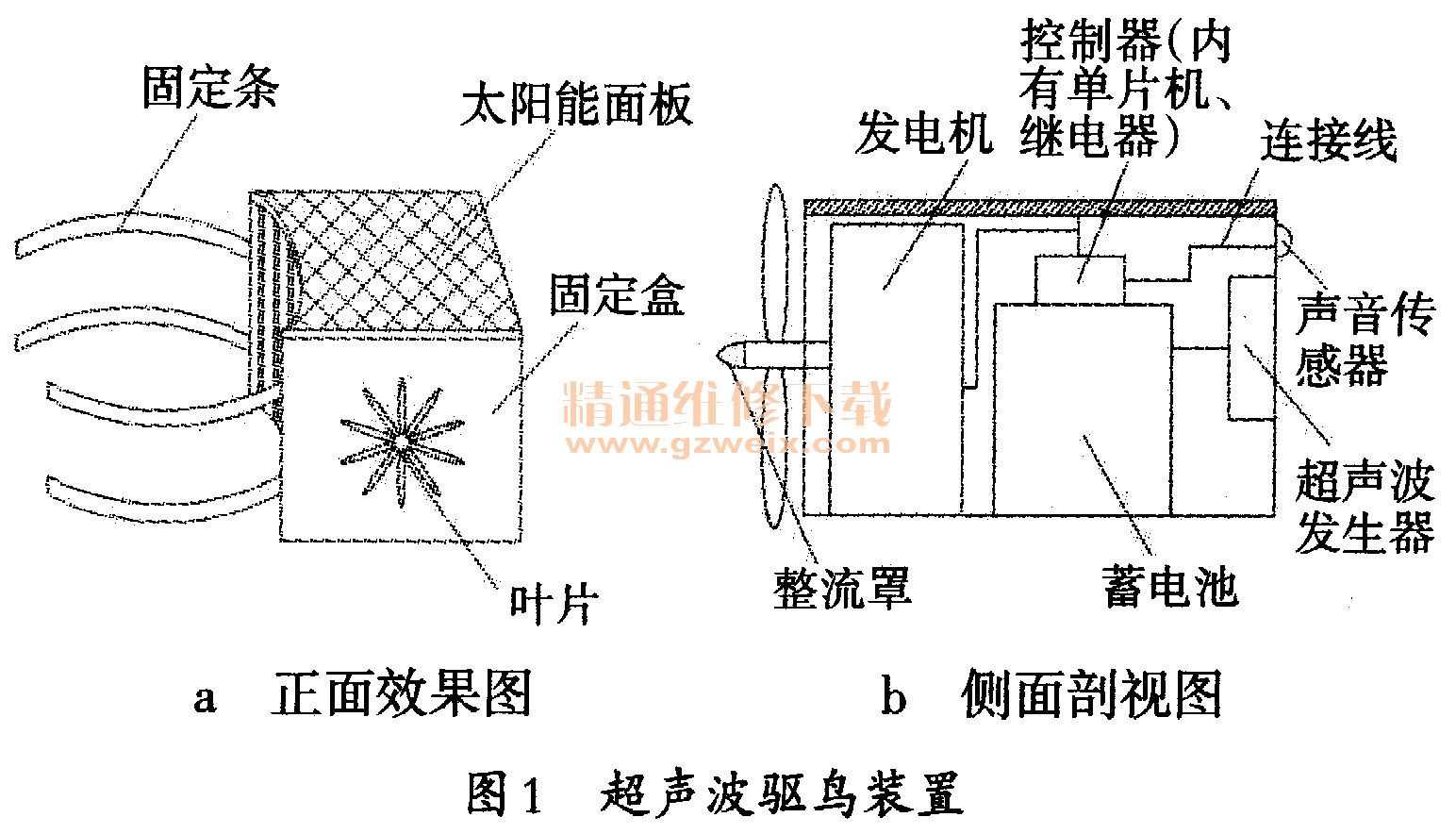

    该驱鸟装置包括辅助设备部分和监测控制部分,装置由单片机控制发出超声波驱鸟。装置结构示意图如图1所示。

    辅助设备部分由固定条、太阳能面板、固定盒、叶片、发电机、蓄电池及整流罩组成。固定盒为立方体结构,左端装配有固定条,且左侧(如图1-a)向中间凹陷形成曲面,以方便安装在电杆上。如图1-b所示,固定盒上端固定太阳能面板,前侧端面上安装有叶片,叶片的中间位置安装有整流罩,发电机与蓄电池安装在固定盒的内部,发电机与叶片装配在一起,蓄电池安装在固定盒内部的中间位置。
    监测控制部分由控制器、连接线、声音传感器、超声波发生器、单片机以及继电器组成。控制器安装在蓄电池的上端,单片机与继电器安装在控制器的内部,声音传感器装配在固定盒的右侧端面上,超声波发生器装配在固定盒的右侧端面,位于声音传感器的下侧。太阳能面板与发电机通过连接线与蓄电池相连接,蓄电池通过连接线分别与声音传感器、单片机、继电器、超声波发生器相连接,声音传感器通过连接线与单片机相连接,单片机通过连接线与继电器相连接,继电器通过连接线与超声波发生器相连接。
    该驱鸟装置通过添加太阳能面板、整流罩以及超声波发生器来改进传统驱鸟装置。装置通过将太阳能和风能转化为电能进行存储,保证了长时间可靠工作;整流罩的添加既减少了风阻,又可以防止叶片与发电机的连接处受到雨水的侵蚀;用超声波发生器发出的超声波驱鸟既可以有效地对鸟类进行驱赶,又弥补了驱鸟剂驱鸟持久性不足的缺点。
