1 引言

　　变频空调在如今的空调行业，发展势头迅猛，而在今后的发展趋势，我们也可以预见它的前途，其节能、室内温度更稳定、噪音低、舒适度更高的特点成为独特的标签。

　　变频空调一般是指空调压缩机及其风扇的变频控制，一般情况下，采用永磁同步电机矢量控制的方案。目前空调风机大多还是采用单相交流电机的定频风机，这种单相交流风机接入单相交流电源就可工作，具有结构简单、可靠的优点，但是也有不能进行无极调速和风机效率比较低等缺点。为了进一步提高变频空调性能，当前已有空调厂家开始对空调风机也进行变频控制，真正实现空调的全变频控制。

　　2 系统结构

　　此变频空调风机方案采用意法半导体公司STM32（ARM :Cortex-M3） MCU 平台，永磁同步电机（PMSM）矢量控制（FOC）方案使用单电阻（Single Shunt）的电流检测和无位置传感器（Sensor-less）的速度位置检测来实现。

　　系统结构如图1所示，MCU选用STM32F103C6T6；功率模块驱动采用3片L6390D，每个L6390D都内置有运放、比较器及智能关断保护电路，运放可以用来放大采样电流，比较器及智能关断保护电路可以用来实现电机过流保护；IGBT为6片STGDL6NC60D。

　　L6390D自带的智能关断功能可实现过电流保护电路（OCP），加上过电压（OVP）和欠电压（LVP）等保护功能，使系统工作安全可靠。

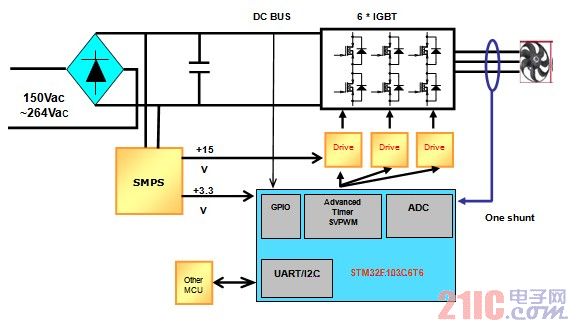

图1 变频空调风机系统结构图

　　3 低成本高性能的永磁同步电机的矢量控制方案

　　永磁同步电机的矢量控制，具有动态响应快，稳速精度高，功率密度大，效率高，噪音低等特点，是一种高性能的电机控制系统。矢量控制运算需要获取电机三相电流和准确的转子位置信号，通常使用电流传感器和位置速度传感器，这增加了系统的成本。对风机这类负载，负载相对稳定、起动力矩不大的应用，采用廉价的单电阻电流采样和无位置传感器永磁同步电机的矢量控制方案，既有永磁同步电机的矢量控制的优点，达到应用性能；同时又可达到低成本的目标。

　　MTPA（每安培电流最大转矩）控制，针对内置式永磁同步电机，提高风机系统效率。
