1　引言

大型并网型风力发电机一般采用异步发电机。异步发电机在向电网输出有功功率的同时，还必须从电网中吸收感性的无功功率，加重了电网无功功率负担。异步发电机抽取的感性无功功率主要为了满足励磁电流的需要，另一方面，也满足转子漏磁的需要。单就前一项来说，一般大中型异步电极，励磁电流约为其额定电流 20%～25%，如此大的无功吸取如果不经过补偿直接并网，就会表现出功率因数（PF）较低，不仅对电网形成污染，而且防碍有功功率的输出，还会造成线损增加，送电距离远的末端用户电压降低，电网稳定性降低等问题。进行无功补偿，提高功率因素，对提高设备利用率、提高输电效率及改善电网质量，具有重要的实际意义。目前调节无功的装置主要有调相机、有源静止无功补偿器、并联补偿电容器等。相对来说前两种装置价格较高，结构、控制比较复杂。目前一般采用了并联电容器对无功进行补偿，这种静止补偿器具有结构简单、经济、控制和维护方便、运行可靠等优点。通过并联电容器的补偿后，异步发电机向电网提供有功的同时，所要吸取的无功电流就由电容器提供，从而大大减轻了电网的无功负担。

2　无功补偿控制器的基本工作原理

要取得无功补偿的最佳效果，就必须准确地测量出有功功率和无功功率。当前测量有功功率和无功功率的方法很多，本文将采用傅立叶算法，它是测量有功功率和无功功率的最为精确和有效的算法，但其计算量较大，单片机系统的计算速度远不能满足要求，而DSP的应用则解决了计算量大的问题。可以对电网参量进行实时的检测和处理，从而达到无功补偿的最佳效果。

2.1　无功功率的测量

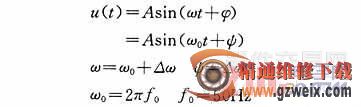

本控制器采用一种基于对A/D转换后的采样序列经傅立叶变换从干扰的输入信号中对基波电压（电流）复数振幅的实部和虚部进行计算，并利用它们来实现对有功功率和无功功率的测量。假设无噪声的输入信号是频率为ω的正弦波电压。

式中：φ—初相位；ψ—电压相角变化；A—幅值

u（t）可用矢量U的虚部表示。

对{uk｝进行离散傅立叶变换得到基波分量的频谱系数u1（k）：

可见u1（k）与Um都是表示基波分量的复数振幅，uR和uI分别为复数振幅的实部和虚部。


利用输入信号基波电压（电流）复数振幅的实部和虚部可以求得交流电压U、交流电流I、有功功率P和无功功率Q的有效值，为此先将复数振幅的实部和虚部变成有效值，假设输入电压复数振幅的实部和虚部有效值用UR和UI表示，由式（3）不难求出输入电压的有效值为：

2.2　测量数据的采集
