摘要:本文以某220kV变电站增设220kV负荷转供装置为例,介绍负荷转供装置的功能、工程背景和施工方案,从交流回路、信号开入回路、跳合闸出口回路等方面阐述实施过程中遇到的问题及解决方案,为类似工程的设计和施工提供借鉴。
0 引言
某220kV变电站有4条220kV电源进线,其中2条线路A、B来自本市某500kV变电站,另2条线路C、D来自相邻市的一个供电区域。由于该供电区域近期改为独立供区,因此导致电力输出能力降低,需将全部负荷转移至线路A、B。此时如果发生线路A、B同时跳闸,那么会丢失该变电站所在县级市35%的负荷,降低供电可靠性。若通过调度下发调令,等待变电运维人员倒闸操作,则需要耗费数小时,严重影响用电质量;而通过负荷转供装置可在几秒内完成负荷转供操作,节省大量时间、人力。因此该变电站需要尽快增设负荷转供装置,以确保故障发生后,线路C、D能及时作为备用电源投人,保障电力系统稳定。
1 装置简介

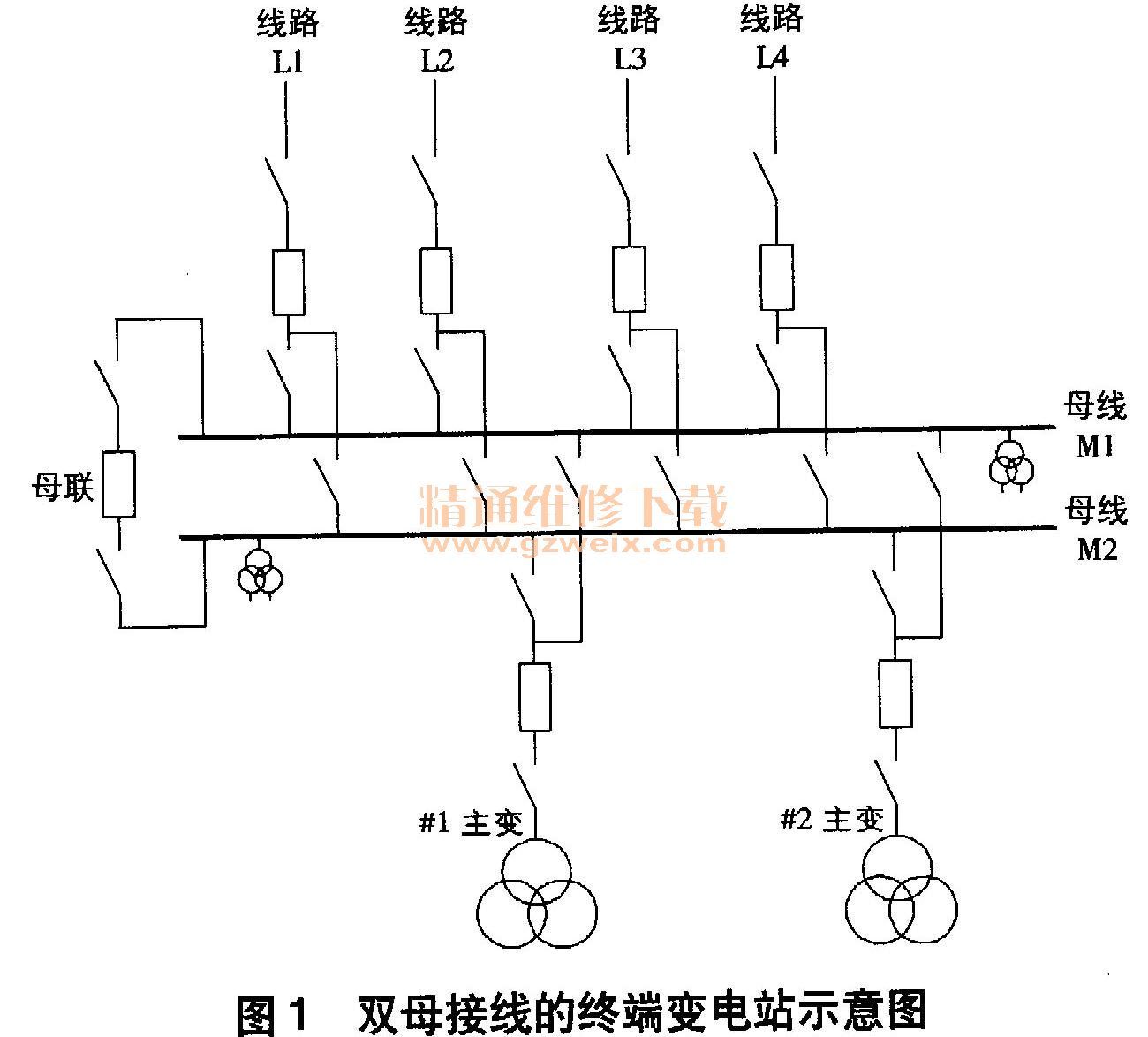

220kV负荷转供装置宜双重化配置,采用并列运行方式,具备开关位置异常检测功能,适用于双母线接线方式的终端变电站,任一套220kV母差动作将闭锁两套负荷转供装置,如图1所示。220kV负荷转供装置具备线路备供和母联备供两种功能:线路备供是指母线并列运行条件下,主供电源(单线或双线)故障时动作跳开故障的主供电源,投人备供电源(单线或双线);母联备供是指母线分列运行条件下,任意母线失压时动作跳开故障母线上的主供电源,合上母联开关。
2 施工方案
本次增设工程主要涉及4条220kV线路和220kV母联间隔。线路A、B的一次、二次设备配置相同,线路C、D的一次、二次设备配置相同。
(1)220kV一次设备采取各间隔轮停的方式进行接入工作,新上的负荷转供装置为北京四方CSS-100BE数字式安全稳定控制装置,采用双重化配置。
(2)需敷设从继电保护室内至户外断路器端子箱的长距离电缆,采集断路器开关位置信号。
(3)搭接线路电流、线路电压回路及屏顶正副母电压小母线、直流小母线。
(4)负荷转供装置的跳合闸出口通过操作箱的TJR接点和手合接点实现。
(5)从母线保护屏开出动作闭锁信号至负荷转供装置。
(6)遥信信号开出至测控屏,上送数据至后台及远方。
线路A、B的保护配置:第一套保护为许继线路保护装置WXH-803A和ZFX-811操作箱;第二套保护为南瑞继保线路保护装置PCS-9 31 G和CZX-11G操作箱。线路C、D的保护配置:第一套保护为北京四方线路保护装置CSI-10 T A;第二套保护为南瑞继保线路保护装置RCS-901A;两套保护共用南瑞继保CZX-12R操作箱。母联保护屏采用南瑞继保母联保护装置RCS-923A和CZX-12R操作箱。两套母线保护屏分别为南瑞继保RCS-915和长园深瑞BP-2C。
