220kV变电站增设220kV负荷转供装置探讨
来源:本站整理  作者:佚名  2016-07-22 08:44:39

    3 工程要点
    3.1改接的回路

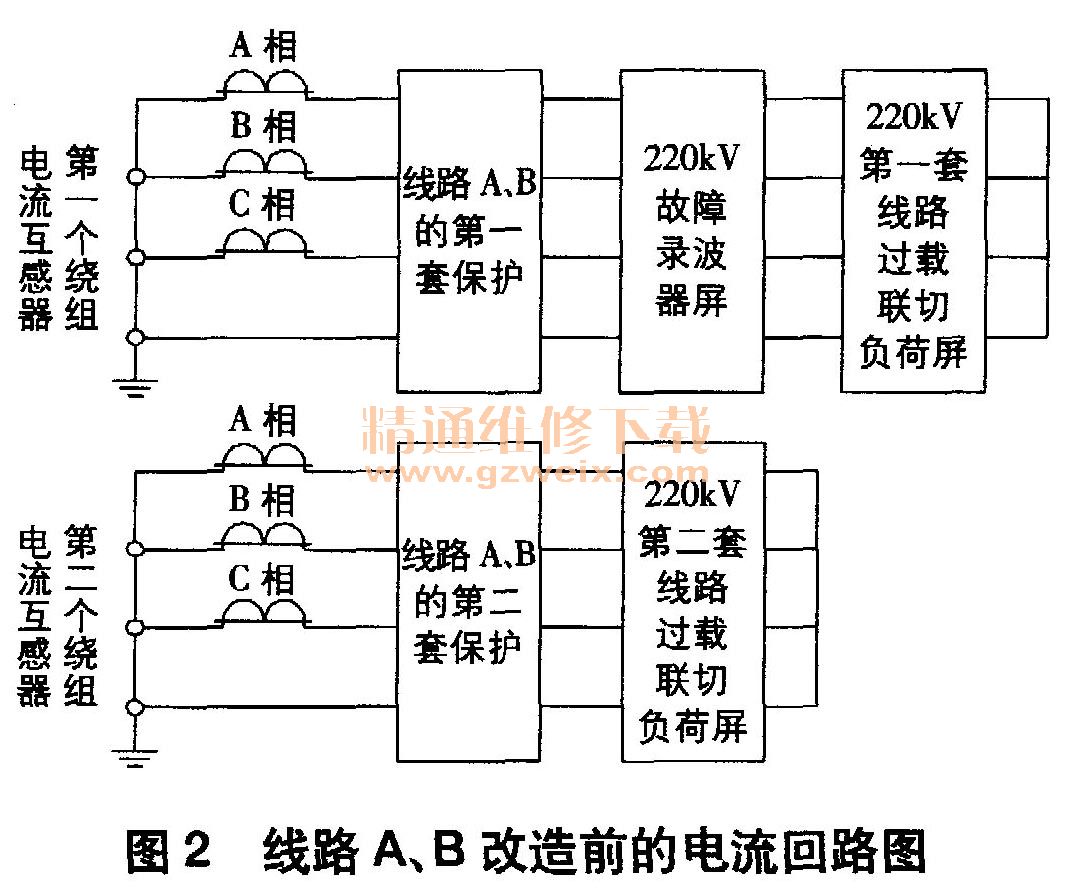

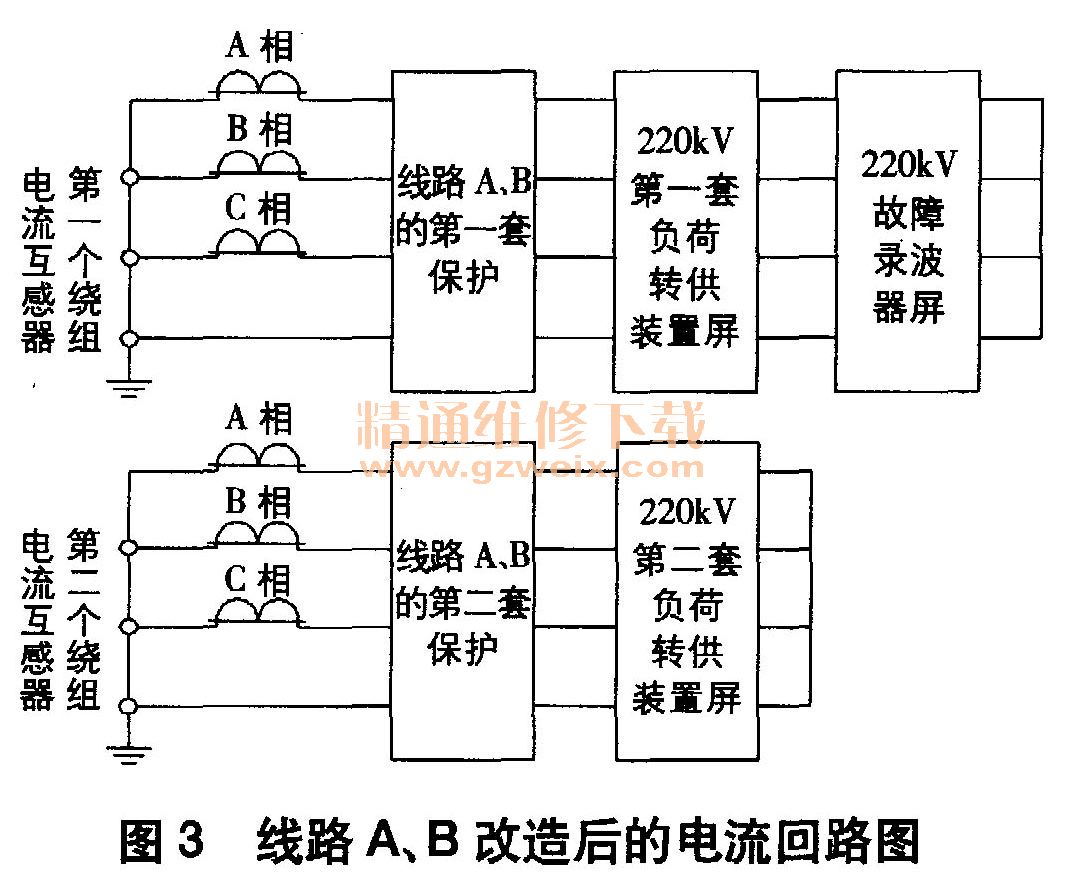

      由于现场电流互感器的二次绕组数量不足,因此将负荷转供装置的电流回路串接于线路保护屏。本次增设工程还需退役两套220kV线路过载联切负荷屏。线路A、B改造前,第一组保护电流回路走向是户外端子箱→第一套线路保护屏→故障录波器屏→第一套线路过载联切负荷屏,第二组保护电流回路走向是户外端子箱→第二套保护屏→第二套线路过载联切负荷屏,如图2所示。线路A、B改造后,第一组电流回路走向是户外端子箱→第一套线路保护屏→第一套负荷转供装置→故障录波器屏,第二组电流回路走向是户外端子箱→第二套线路保护屏→第二套负荷转供装置,如图3所示。线路C、D的电流回路与线路A、B类似,不同点是线路C、D的第二个绕组经过故障录波器屏,而第一个绕组不经过故障录波器屏。



    3.2新增的回路
    (1)电压回路。负荷转供装置的线路电压Ux、Un直接在线路保护屏上并接。母线电压由一套线路保护屏上的小母线引至增设的负荷转供装置屏。

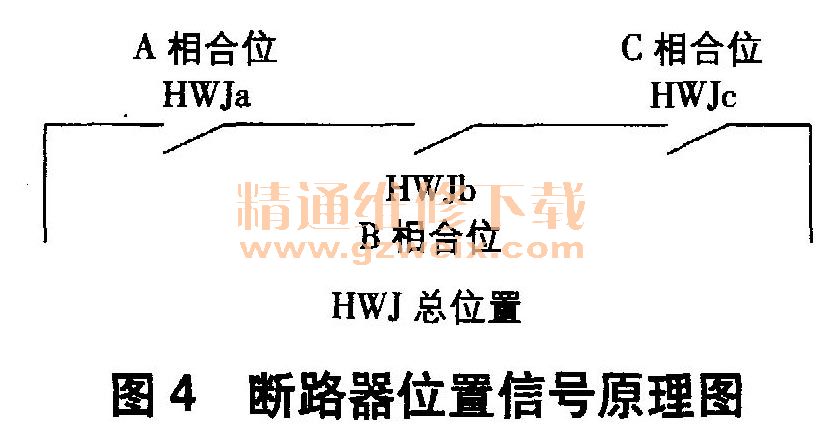

    (2)开关位置信号回路。断路器开关位置信号取自户外断路器机构箱。电缆敷设分为两段:一段是断路器端子箱至室内保护屏;另一段是断路器机构箱至端子箱。线路A、B的断路器机构箱为三相,箱内的A、B、C开关位置常开接点串接后引至端子箱;线路C、D的断路器机构箱为单相,A、B、C开关位置常开接点需分别引至端子箱串接,形成一个总位置提供给负荷转供装置。断路器位置信号原理如图4所示。母联间隔采用的是双位置接点,需从机构箱引三相常开接点构成HWJ,从机构箱引三相常闭接点构成TWJ。

    (3)母线动作开入信号。每套母线保护开出两套动作信号闭锁负荷转供装置。该动作信号需包含I母动作、II母动作、母联动作及失灵保护动作等。由于现场母线保护屏的端子排上没有备用的母差动作接点开出,而保护装置有两副母线保护动作信号接点未引出,因此需将内部接点引出至端子排,为负荷转供装置提供闭锁信号防止误动。
    (4)跳合闸回路。负荷转供装置动作逻辑涉及分合线路断路器开关与合母联断路器开关。跳闸接点采用TJR接点,防止保护启动重合闸,扩大事故范围。合闸接点采用手合接点,避免遥信数据报重合闸动作。线路A、B采用双套操作箱配置,开关对应的合闸线圈为单套配置,故第一套负荷转供装置的跳合闸回路接至第一套线路保护,第二套负荷转供装置的跳闸回路接至第二套线路保护,合闸回路仍接至第一套线路保护。线路C、D采用单套操作箱配置,两套负荷转供装置均接至第二套线路保护,其中两套保护的跳闸取自两路不同的控制电源,合闸均取自第一路控制电源。两套负荷转供装置至母联保护操作箱的合闸回路取自同一个控制电源。

    4 结束语
    本文介绍了负荷转供装置的作用,以及某220kV变电站增设220kV负荷转供装置工程的方案,阐述了工程实施过程中遇到的问题及解决方案,包括交流回路、开关位置信号回路、母线动作闭锁回路和跳合闸回路等方面的优化设计。实践表明,220kV负荷转供装置增设工程的完成,可避免因线路A、B同时跳闸而导致大部分负荷丢失的情况,缩短了停电时间,增加了调度灵活性,增强了电网供电稳定性和可靠性。
