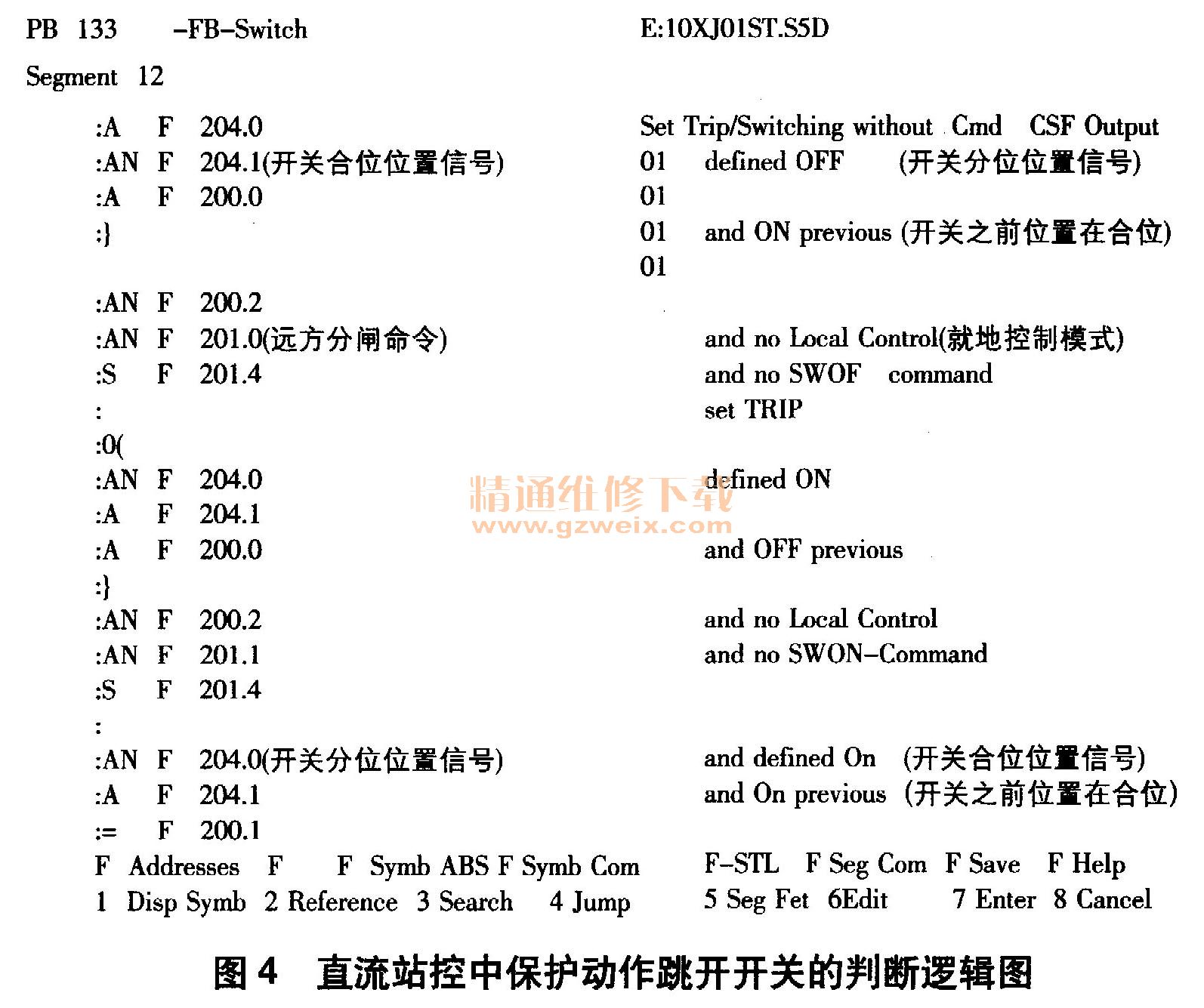

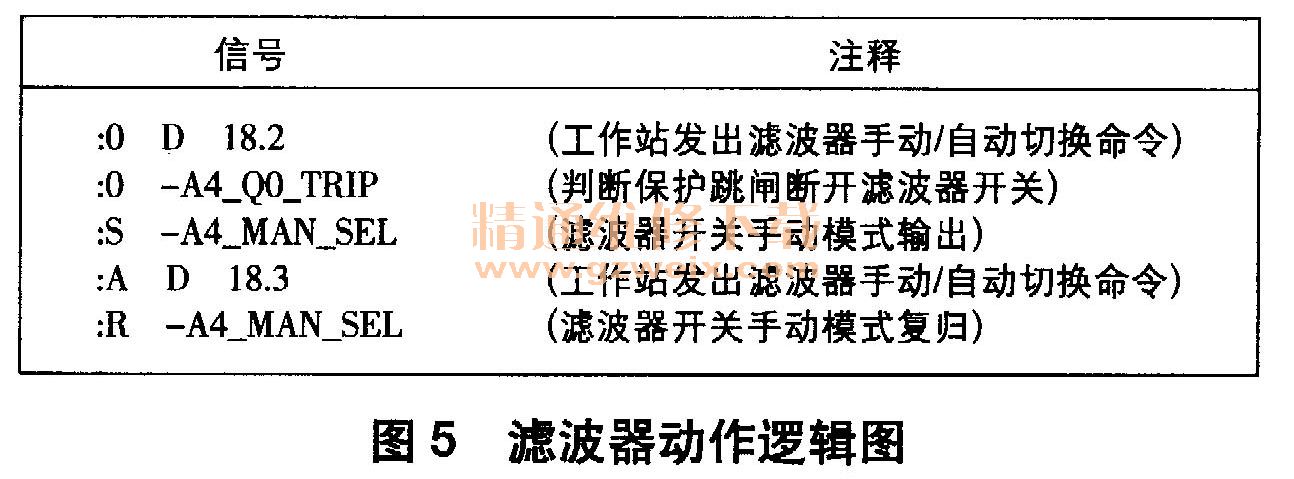

（3）582开关被保护断开后未置为手动状态，推断其原因为开关合位变位时间较短（3次分合中开关合位变位时间最长为27ms），直流站控系统未在扫描周期（约为500ms）内检测到开关变位。滤波器动作逻辑如图5所示，只有保护动作跳闸或手动操作可使开关变为手动控制模式。而直流站控系统判断保护跳闸跳开了开关需满足：开关分位信号出现，开关合位信号消失，执行本程序前开关位置信号为合位（即站控程序的上一个扫描周期检测到开关位置为合位），开关在远方控制模式，直流站控系统未发出分开开关命令。

    在本次故障中，开关合位变位时间最长为27ms，而整个直流站控系统的扫描周期为500ms。逻辑中判定上个扫描周期开关在合位的条件极难满足（程序未执行到检测开关合位信号逻辑时开关已断开），因此出现开关被保护跳开后，直流站控系统不能输出置为手动的命令。

    5 建议
    （1）运行中交流滤波器保护动作后，应立即检查交流滤波器是否转为手动状态，若未转为手动状态，则应立即将跳闸交流滤波器转为手动控制模式，以避免其在放电不完全情况下多次进行分合。
    （2）本次故障中，由于运行人员为了取得故障滤波器的trace（录波）文件，而未及时复归582交流滤波器保护，因此多次出现582交流滤波器合闸后又立即断开情况（跳闸信号一直存在）。建议改进西门子SIMADYN D保护系统，确保在进行保护复归后仍能读取故障事件trace文件。
    （3）改进直流站控系统中的5min放电逻辑，将5min放电时间作为一个最后独立的判据。在交流滤波器开关断开后，只要放电时间不足5min，就禁止再投入该组滤波器开关，以避免直流站控系统扫描时间与开关分合时间不匹配，出现扫描盲区，导致直流站控系统在不满足放电的条件下多次对滤波器开关发出合闸命令。
