摘要：本文以±800kV滇西北至广东特高压直流输电工程为背景，基于工程的交直流系统条件和高压直流输电换流站绝缘配合原则，提出了换流站绝缘水平。在上述研究基础上，提出了采用理论计算和数据拟合相对比的方法来获取阀厅最小空气净距。最后，从工程应用的角度计算了换流站阀厅空气净距。

    0 引言
    ±800kV滇西北至广东特高压直流输电工程途经云南、贵州、广西、广东，全长1 928km，是南方电网送电距离最长的直流输电工程。工程额定输送容量为5 000MW，额定电压为±800kV，额定电流为3 125A。其中，新松换流站为整流运行，东方换流站为逆变运行。
    在特高压直流输电工程中，其核心设备换流阀安装于换流站阀厅内，阀厅内最小空气净距的确定是换流站绝缘设计的关键。与交流系统相比，直流输电阀厅内空气净距没有固定的规程规范可遵循，为保证设备的安全运行通常不得不选取较大的绝缘裕度，从而造成了工程综合造价偏高。由此可知，找到合理确定阀厅内最小空气净距的方法至关重要。
    本文以东方换流站为例，采用理论计算和数据拟合相结合的方法，开展对换流站阀厅最小空气净距获取方法的研究，以便为今后直流输电工程的设计提供参考。
    1 工程参数

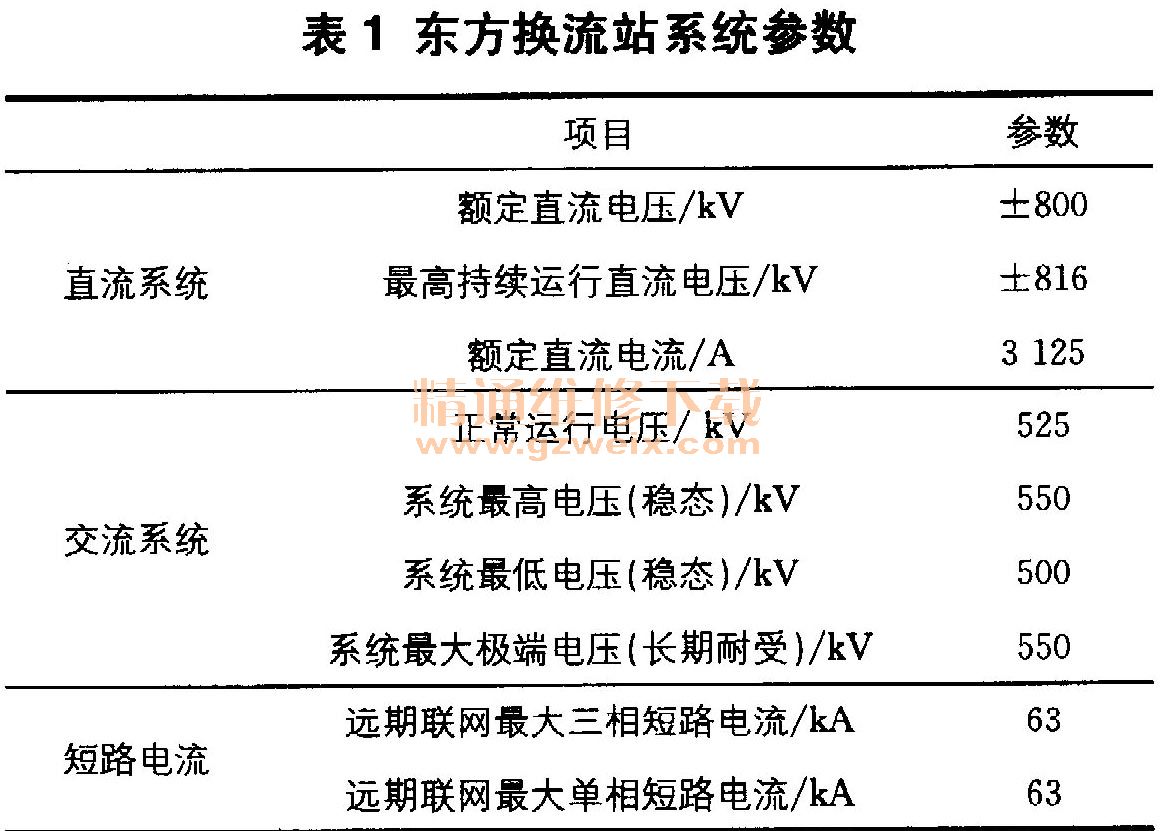

    ±800kV滇西北至广东特高压直流输电工程东方换流站的系统参数见表1。

    2 避雷器配置及设备绝缘水平
    2.1阀厅避雷器配置
    特高压直流输电工程换流站阀厅内电气设备采用避雷器进行保护，其保护的基本原则是直流侧过电压由直流侧避雷器进行限制，交流侧过电压由交流侧的避雷器进行限制，其它重要设备由专门的避雷器进行直接保护。

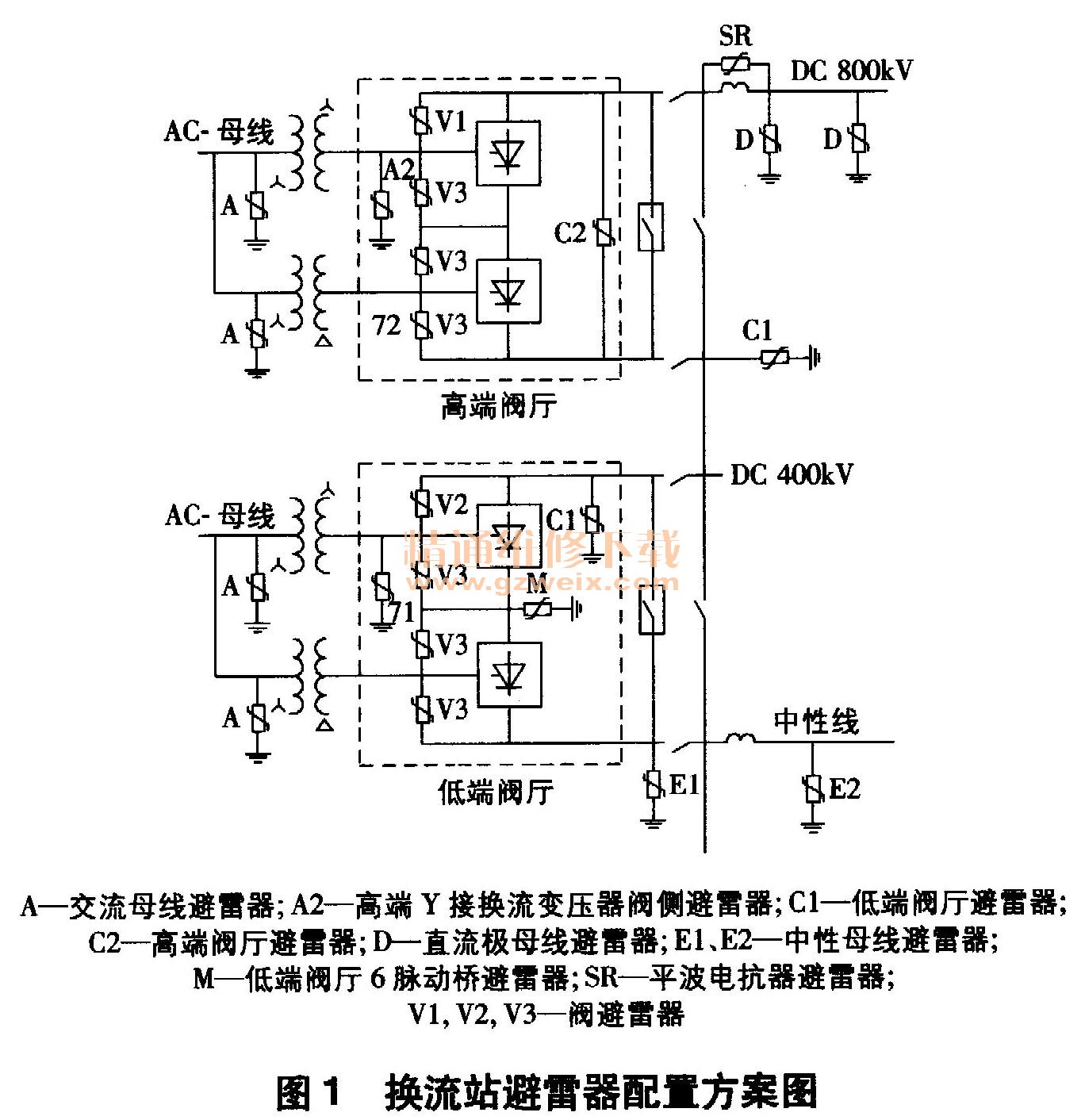

    ±800kV滇西北至广东特高压直流输电工程为双极直流系统。考虑到当前换流变压器、换流阀等设备的技术水平，阀厅的设计高度及其它因素，该工程单极采用双12脉动换流器串联的接线方式。±800kV滇西北至广东特高压直流输电工程换流站避雷器配置方案如图1所示。
