摘要：通过将2217开关接入NSD500测控装置后进行传动试验，得知50okV输电线路故障跳闸的原因主要是在开关合分闸过程中，三相开关辅助触点转换时间不同步造成开关不同期分闸，同时使三相串联的开关常开辅助触点的开关位置上送回路无法导通，导致无法采集到开关合位。

    1 故障概述
    某500kV变电站某线发生永久性故障，线路保护跳合跳后，开关三相分位，保护动作正确，但是开关合位未上送后台和监控中心，测控装置也未产生开关合位SOE报文。两次手动合闸试送电均未成功，开关最后处于分位。查看两次试送记录，均未发现开关合闸时SOE上送记录，站内后台也没有开关变位情况，开关位置一直显示为分位。
    该线2217开关设有两套纵联电流差动保护，线路保护设有三相重合闸。线路测控遥信变位防抖时间设置为60ms。 2217三相开关常开辅助触点串联后接入NSD500测控装置，经站内网络上传至后台和监控中心。

    2.传动试验
    现场对开关及其二次回路进行检查，试验方案如下。
    （1）测试理论上开关分相合闸位置保持时间。具体方法：将接入NSD500测控的三相开关常开辅助触点断开后分别接入故障录波采集装置。在保护装置端子排处将开关跳闸继电器TJR长期带电。此时开关在跳位，跳闸出口回路被开关辅助触点断开。手合2217开关，让开关瞬时合闸，在故障录波器中查看开关变位情况。

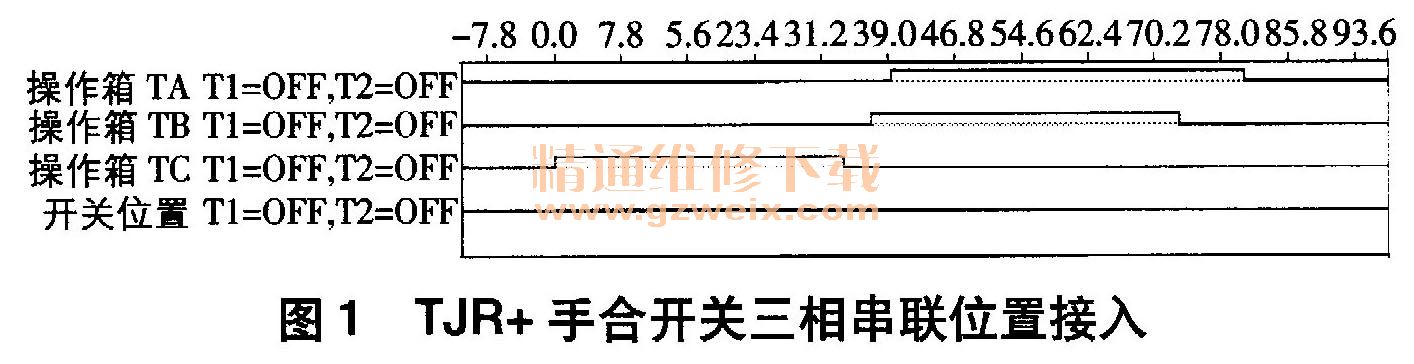

    （2）测试理论上开关三相串联合闸位置保持时间。具体方法：将接入NSD500测控的三相开关常开辅助触点串联后接入故障录波采集装置。在保护装置PSL-603G端子排处将开关跳闸继电器TJR长期带电。此时开关在跳位，跳闸出口回路被开关辅助触点断开。手合2217开关，让开关瞬时合闸，此时开关辅助触点变位，跳闸回路接通，开关瞬时跳闸，在故障录波器中查看开关变位情况如图1所示。

    （3）测试开关三相串联合闸位置开人情况。具体方法：将接入NSD500测控的三相开关常开辅助触点串联后接入故障录波采集装置。在保护装置端子排加电压电流量，模拟开关重合于永久性故障，观察故录采集的开关位置变位情况。
    （4）测试分合闸回路导通时间。具体方法：对断路器操作状态参数进行分析，将开口式直流电流传感器夹在分合闸回路上，再将传感器连接到断路器动作特性测试仪。将断口线安装在进线及出线位置，将一侧接地刀闸分开，另一侧接地刀闸合上，测试断路器断口通断情况。

    3 试验结果分析
    （1）手合于故障时，开关三相主触头基本同时合上。保护采集到故障电流后，三跳命令同时发出。（2）当三相开关辅助触点串联接入故障录波采集装置时，2217开关上送位置无变位，无法体现合闸过程。（3）在开关合分闸过程中，由于三相开关辅助触点转换时间不同步，造成开关不同期分闸，同时使三相串联的开关常开辅助触点的开关位置上送回路无法导通，导致无法采集到开关合位。（4）实际开关跳合跳过程中，开关至少应保持合位130ms，后台和监控中心才能收到SOE报文及开关合位变位。

    4 结束语
    通过对500kV变电站某线永久性故障的分析可知，在2217开关合分过程中，三相开关辅助触点转换不同步，造成开关重合于永久性故障或手合于故障时，监控系统无法采集到开关合位开入。监控系统若要采集到开关合闸位置，开关合闸状态至少应保持130ms以上，而这在运行中发生故障时无法满足，导致监控系统无法采集到合闸状态，因此必须加大试验验证力度。
