摘要：本文针对某电动执行机构上电数秒后失电而无法执行上电操作的异常现象，从电动执行机构电源保护配置特点、电动执行机构自身结构特点分析此现象出现的原因，并提出可行的处理措施，为同类型故障处理提供借鉴。

    1 故障现象
    某日，实施电动执行机构上电操作，以验证电动执行机构的逻辑设定（远程控制点动／自保持、就地控制点动／自保持等）和开关阀转向正确性。在确认设备间隔后，将电源抽屉推入至工作位置，就地／远方切换开关切换至就地位置，断路器合闸，START/STOP开关切换至START位置数秒后松开，发现电动执行机构上电数秒后失电，无法执行上电操作。

    2 故障原因查找
    2.1电源抽屉控制回路接线错误

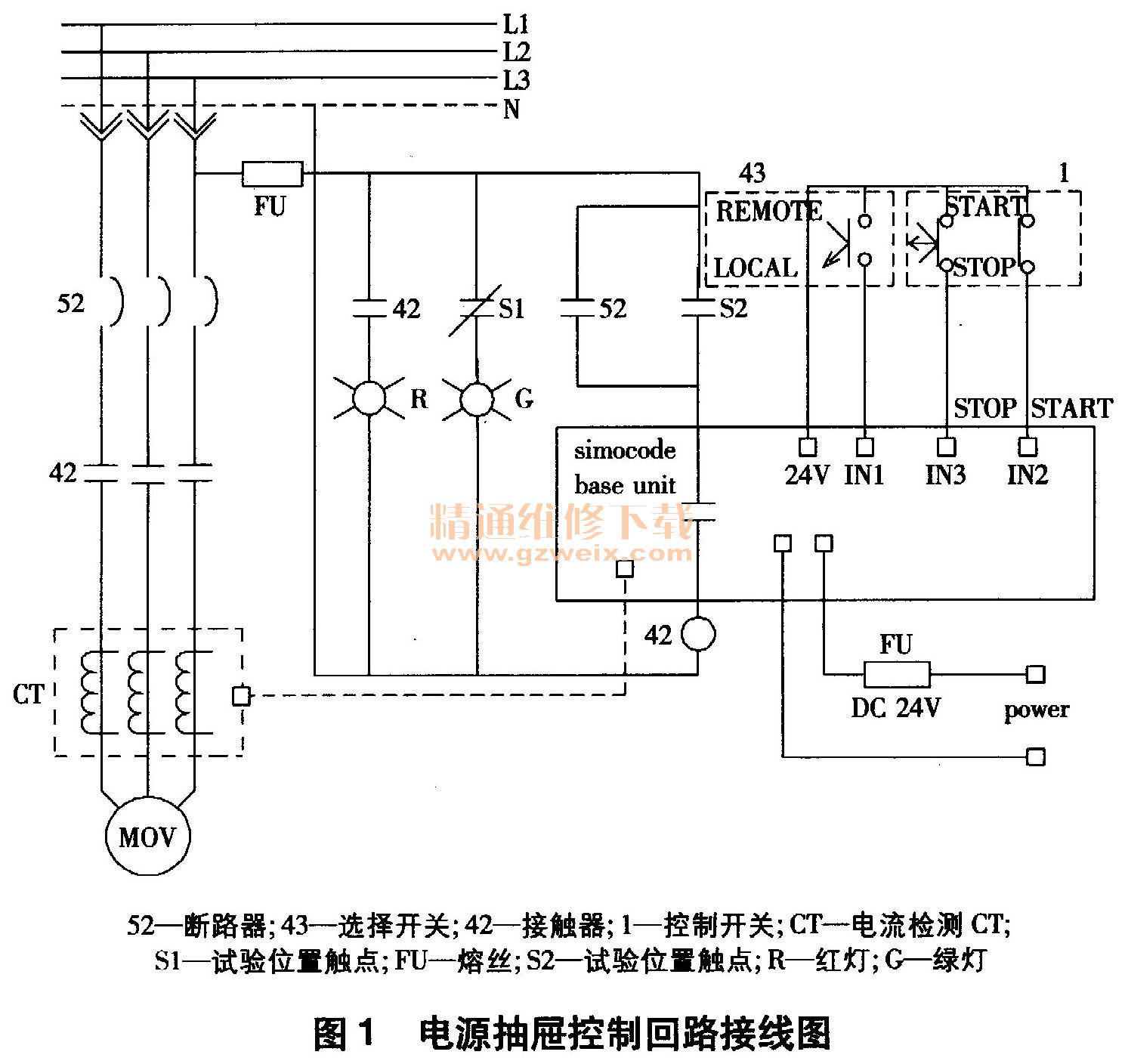

    为避免故障扩大，先操作断路器操作手柄至分闸位置，但断路器无脱扣迹象；将电源抽屉拉出至隔离位置后抽出，发现电源抽屉内部元器件及线路无烧损或接线松脱情形，电源抽屉控制回路二次侧插针亦无弯曲变形情况。使用万用表测量电源抽屉进线侧三相相间电压均正常。电源抽屉断路器工作位置合闸后，电源指示灯绿灯（G）点亮；START/STOP开关切换至START位置后，先电源指示灯红灯（R）点亮、绿灯（G）熄灭，随后电源指示灯红灯（R）熄灭、绿灯（G）重新点亮，说明控制回路接线无误。电源抽屉控制回路接线如图1所示。

    2.2动力电缆故障

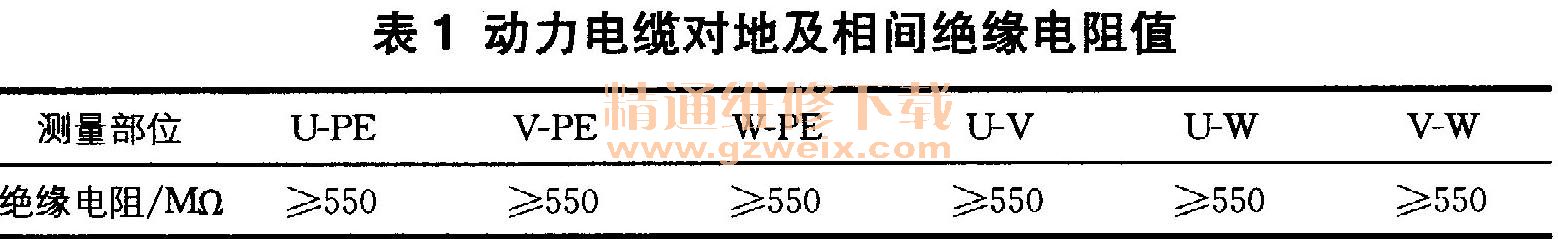

    动力电缆发生接地或相间短路故障时，电源保护装置将采取断路器脱扣方式切断主回路，以保护设备安全。用FLUKE1508兆欧表500V档测量电动执行机构动力电缆绝缘电阻（结果见表1），动力电缆绝缘状况良好，不存在短路或接地的可能性。

    2.3电动执行机构本体故障
    通常，电机绕组绝缘破损造成设备接地、匝间或相间短路等故障后，电源保护装置的接地保护、过载保护或短路保护等会动作；电机轴承卡死或负载阀门的阀芯卡死等故障会使保护装置堵转保护动作。由于电动执行机构为智能一体化电动执行机构，其开、关阀操作均通过设备本体内部的换向接触器来控制，且上电失效故障发生在电源抽屉送电至就地电动执行机构过程中，就地侧并无开、关阀操作，因此可排除电动执行机构电机绕组破损或设备卡死造成电动执行机构无法上电这一可能性。
