摘要：本文针对某核电站6kV真空断路器调试过程中发生的断路器防跳回路异常问题，分析断路器本体防跳回路与微机保护装置跳位监视回路，确认断路器本体防跳回路与微机保护装置跳位监视回路相互影响是引发此次故障的主要原因。针对该异常问题，提出解决方案，并在现场修改接线后重新对断路器进行试验。试验结果表明该解决方案是有效的。

    断路器是开关柜的核心元件，是电力系统安全稳定运行中重要的一次设备。断路器的“跳跃”现象会使断路器的绝缘水平和遮断能力下降，严重时还会造成断路器损坏及爆炸，威胁到人身及设备安全。所以必须设计相应的防跳回路来防止此类事故的发生。
    某核电站6kV开关柜断路器采用ABB VD4型真空断路器，其操作机构内部集成了防跳功能；保护装置为东大金智WDZ-5200系列保护装置。在进行断路器防跳功能验证时，发现断路器合闸、分闸1次后便不能再次合闸，但是控制电源断电再送电后即能合闸。为此需对开关柜微机保护装置及断路器防跳、跳位监视回路进行检查分析。

    1 断路器防跳回路和跳位监视
    1.1断路器防跳回路

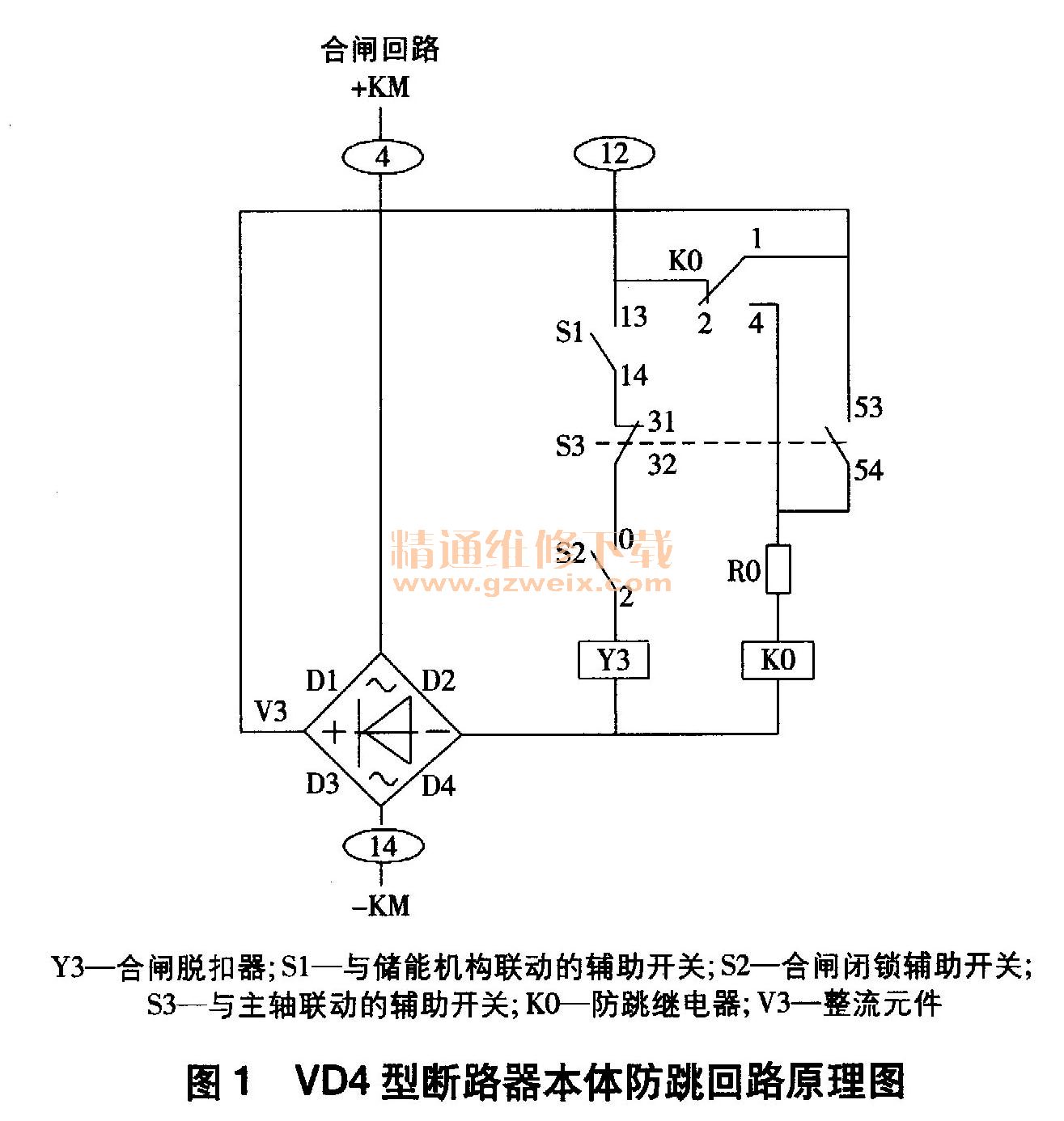

    VD4型断路器本体防跳回路原理如图1所示，其防跳功能依靠电压型继电器K0的动作并保持来实现。

    断路器在分闸状态下，在远方控制或就地手动发出合闸脉冲后合闸，常开辅助接点S3: 53-54接通。通常，合闸脉冲脉宽约为0. 5～1s，而合闸时间不会超过0. 2s，即在断路器合上后，合闸脉冲仍存在一段时间。在这段时间内，防跳继电器K0通过＋KM→V3: D1→S3: 53-54→R0→K0→V3 : D4→-KM回路得电动作，合闸脉冲解除后失电返回，即在电路正常情况下，防跳继电器KO在断路器合闸操作时，于断路器合上后动作，合闸脉冲解除后返回。若发生合闸脉冲一直存在的故障，则防跳继电器KO动作后其常开接点KO: 1-4闭合，正电源经V3: D1→KO :1-4→R0→K0→V3 : D4与负电源接通，使防跳继电器KO一直保持动作直至合闸脉冲解除；防跳继电器K。的动作令其常闭接点K0: 1-2断开切断合闸回路，因此在断路器发生分闸后，因断路器的合闸回路已被断开而避免了断路器再次合闸。

    1.2跳位监视

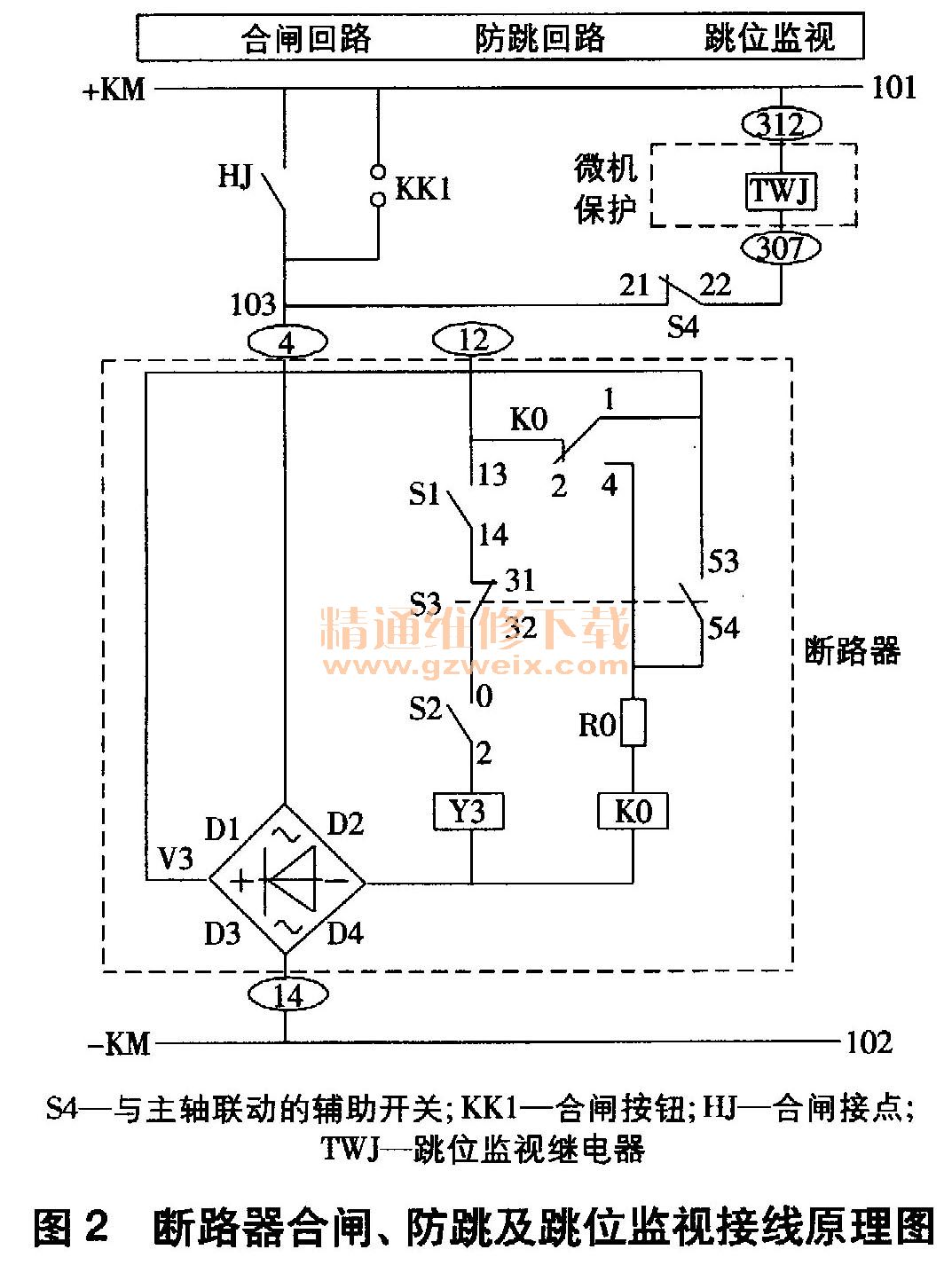

    断路器合闸、防跳及跳位监视接线原理如图2所示。跳位监视用于监视断路器合闸回路的完整性。微机保护装置内置跳位监视回路，并通过与断路器合闸回路对接，实现监视断路器执行合闸前合闸回路完整性功能。

    跳位监视继电器TWJ是反映断路器是否处于跳闸位置的元件，在断路器处于跳闸位置时，其常闭辅助接点S4:21-22接通。跳位监视继电器TWJ和合闸线圈Y3串接于电路中，但因跳位监视继电器TWJ线圈电阻远大于合闸线圈Y3电阻，甚至可以忽略合闸线圈Y3电阻，故在两线圈串联后，合闸线圈Y3因两端的分压极小而可靠不动作，跳位监视继电器TWJ则在分得接近电源电压后可靠动作。断路器处于合闸位置时常闭辅助接点S4: 21-22断开，跳位监视继电器TWJ与电源负端连接断开进而断电返回。

    2 防跳回路异常及原因分析
    2.1异常现象
    为避免断路器机构本身故障时，合闸脉冲一直存在导致断路器跳跃，根据《火力发电厂、变电所二次接线设计技术规程》要求断路器应设防跳回路，又根据《防止电力生产重大事故的二十五项重点要求》要求现场应使用断路器本体防跳回路。
    某核电站6kV开关柜在进行断路器本体防跳功能验证时，发现如下异常问题：断路器在分闸状态下，若给出合闸命令的同时持续给出分闸命令，则断路器执行合闸动作后分闸；取消持续的合闸和分闸命令后，再次给出合闸命令，断路器无法再次合闸，但拉合控制电源后，断路器即能合闸。
    2.2原因分析

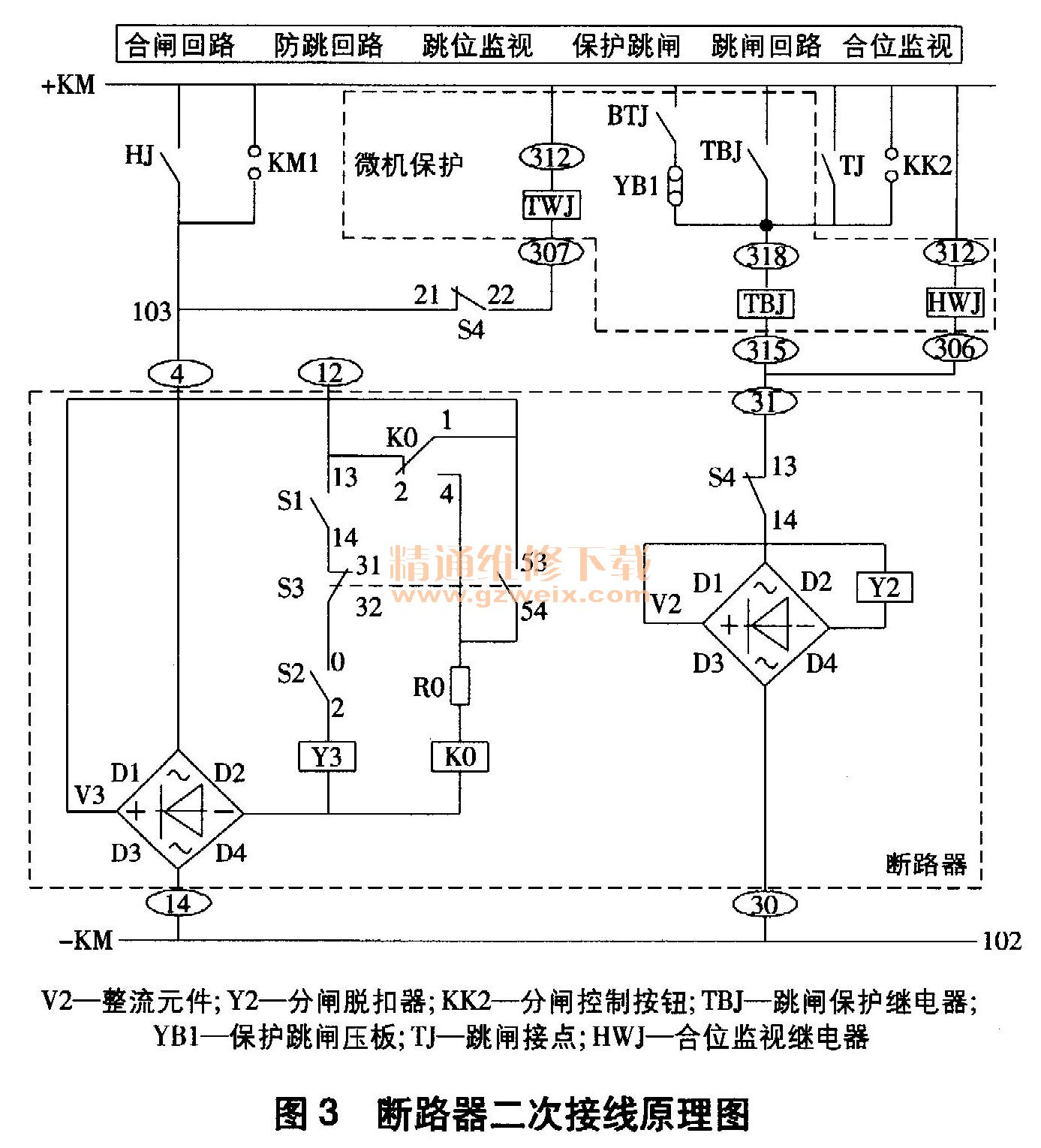

    断路器二次接线原理如图3所示。试验检查发现，使用断路器本体防跳后，在进行合／分闸操作过程中，防跳继电器K0启动并一直保持。表1给出了合／分闸各阶段对应的控制回路及相应的继电器动作情况。
