摘要:本文分析一起35kV GGIS电压互感器谐振过电压事故原因,提出防治谐振过电压的措施和改进建议。
近年来,随着技术进步,各开关制造公司开始大力发展中压充气柜(C-GIS)。G-GIS也称为气体绝缘开关柜,是将母线、断路器、隔离开关、互感器等高压元件密封在充有较低气体压力的壳体内。由于该柜使用性能优异的SF6气体作为绝缘介质,因此大大缩小了柜体的外型尺寸;另外在由工厂整体组装后运达现场,安装时不涉及SF6气体的处理,从而减少了现场安装的工作量。
鉴于C-GIS的突出优点,某油田配电网于近年开始采用ABB C-GIS设备。其电压互感器采用插接式,将两段电压互感器柜并排插接在母联柜的柜顶上后直接连接到两段母线上,从而省略了高压熔断器,仅在电压互感器开口三角形处安装消谐电阻。但是,实践证明这种接线方式存在一些安全隐患。本文在对一起电气事故进行分析的基础上,指出这种接线的不足,并提出了建议措施。
1 事故分析

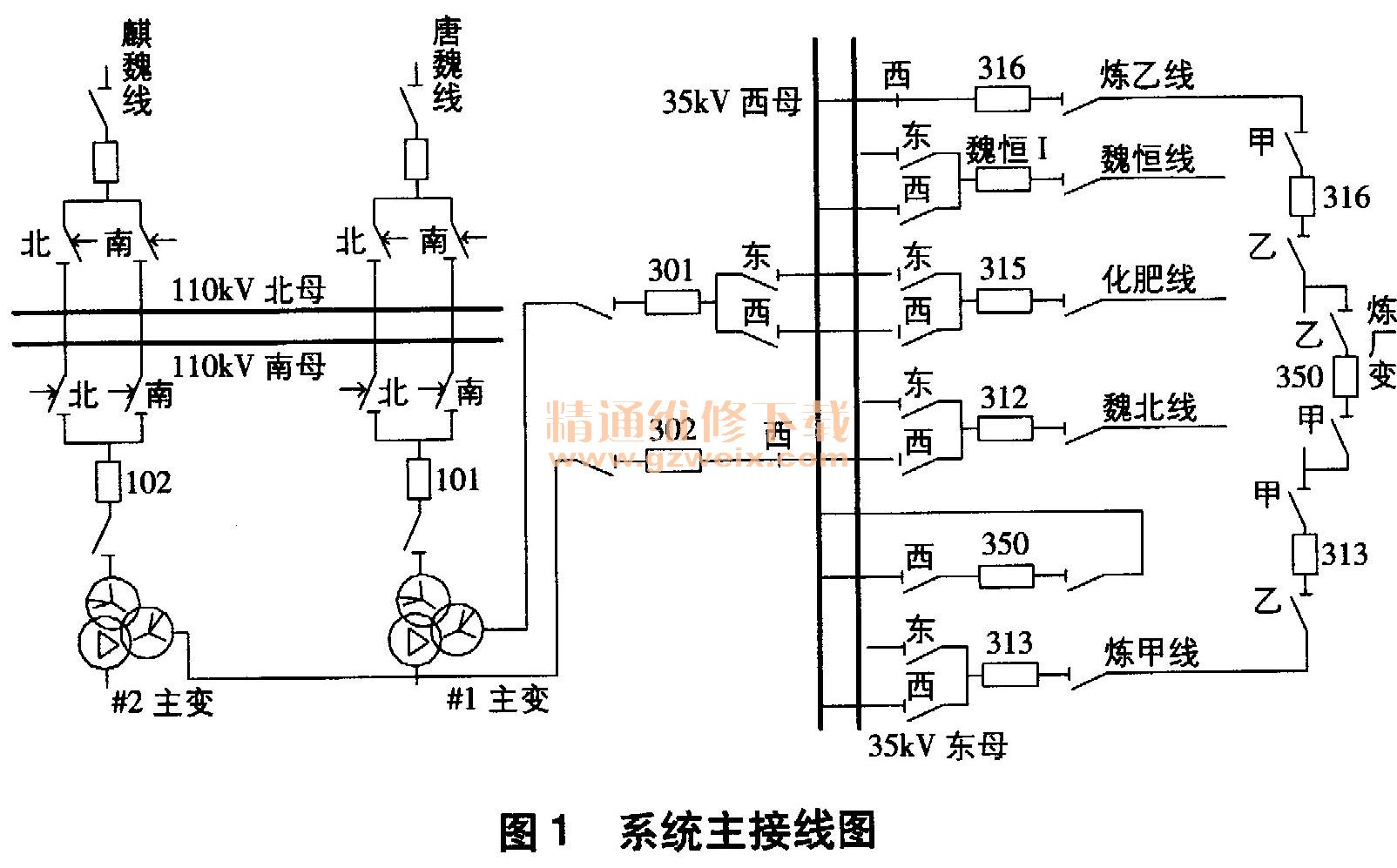

某油田一改建35kV炼厂变电站,35kV开关柜采用C-GIS设备,其两条电源进线炼甲线和炼乙线来自上级变电站魏变。为保证供电可靠性,炼甲线和炼乙线分别由不同电源供电,接线如图1所示。
事故前运行方式为:110kV唐魏一#2主变一35kV西母一炼乙线(接于炼厂变35kV II段母线)、魏北线;110kV麒魏一#1主变一35kV东母一炼甲线(接于炼厂变35kV I段母线)、魏恒线、化肥线运;母联断开,分列运行。
1.1事故经过
(1)某日18:40合上化肥线开关,魏变35kV东母发生C相单相接地;1min后断开化肥线开关,C相接地消失。
(2)当日19:06魏变报炼甲线三相接地短路故障,炼甲线过流I段保护动作跳闸;6min后炼乙线BC相间短路,魏变炼乙线过流I段保护动作跳闸。事故造成炼厂变35kV两段电压互感器和母联柜烧损。

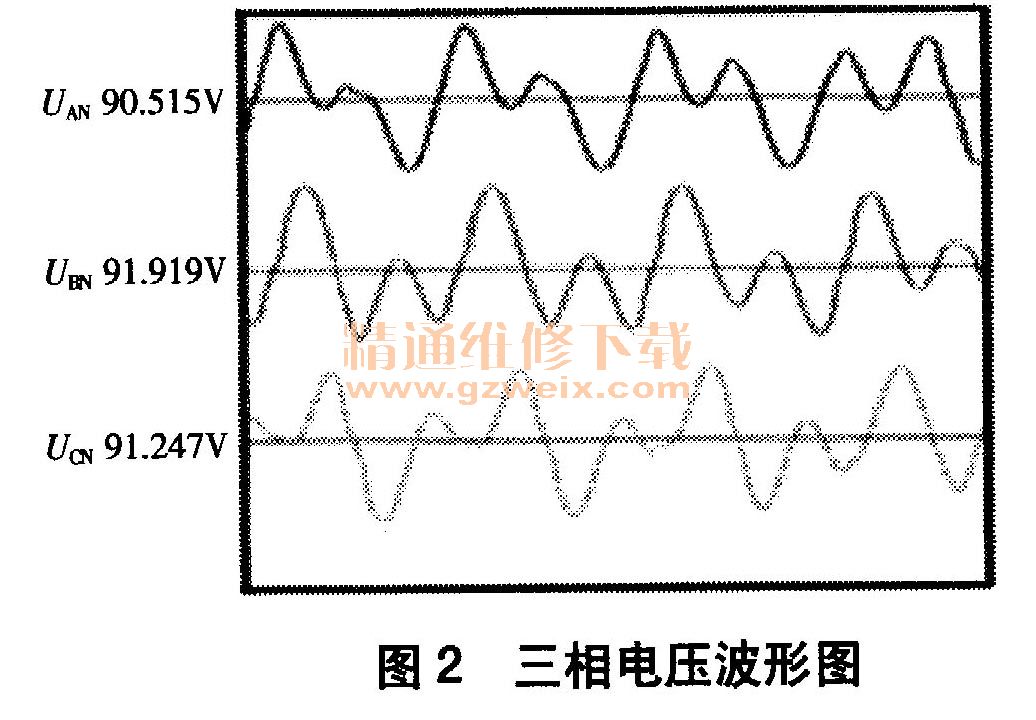

由断开化肥线开关后接地故障消失,可判定魏变35kV东母发生C相单相接地,且故障由化肥线线路故障引起。经查证,发现化肥线出线电缆头发生单相接地故障。但在切断化肥线单相接地故障时,电网系统中出现扰动,引发了炼厂变35kV I段电压互感器与系统电容间的谐振,致使35kV系统相电压最高达到38. 5kV(波形如图2所示),炼厂变35kV I段电压互感器一次绕组通过相当大的电流。谐振持续25min后,I段电压互感器因过热造成本体和二次线烧损,导致35kV I段母线三相短路接地,魏岗变电站炼甲线过流I段保护动作跳闸,切除故障。但由于炼厂变35kV两段电压互感器在开关柜柜顶上的二次线捆绑在一起,因此35kV II段电压互感器二次线也受损并短路,使II段电压互感器因过热而烧损,同时造成35kV II段母线两相短路故障,魏变炼乙线过流I段保护动作跳闸。
