备自投与重合闸失配引起的误动分析及防范措施
来源:本站整理  作者:佚名  2016-07-31 08:02:13

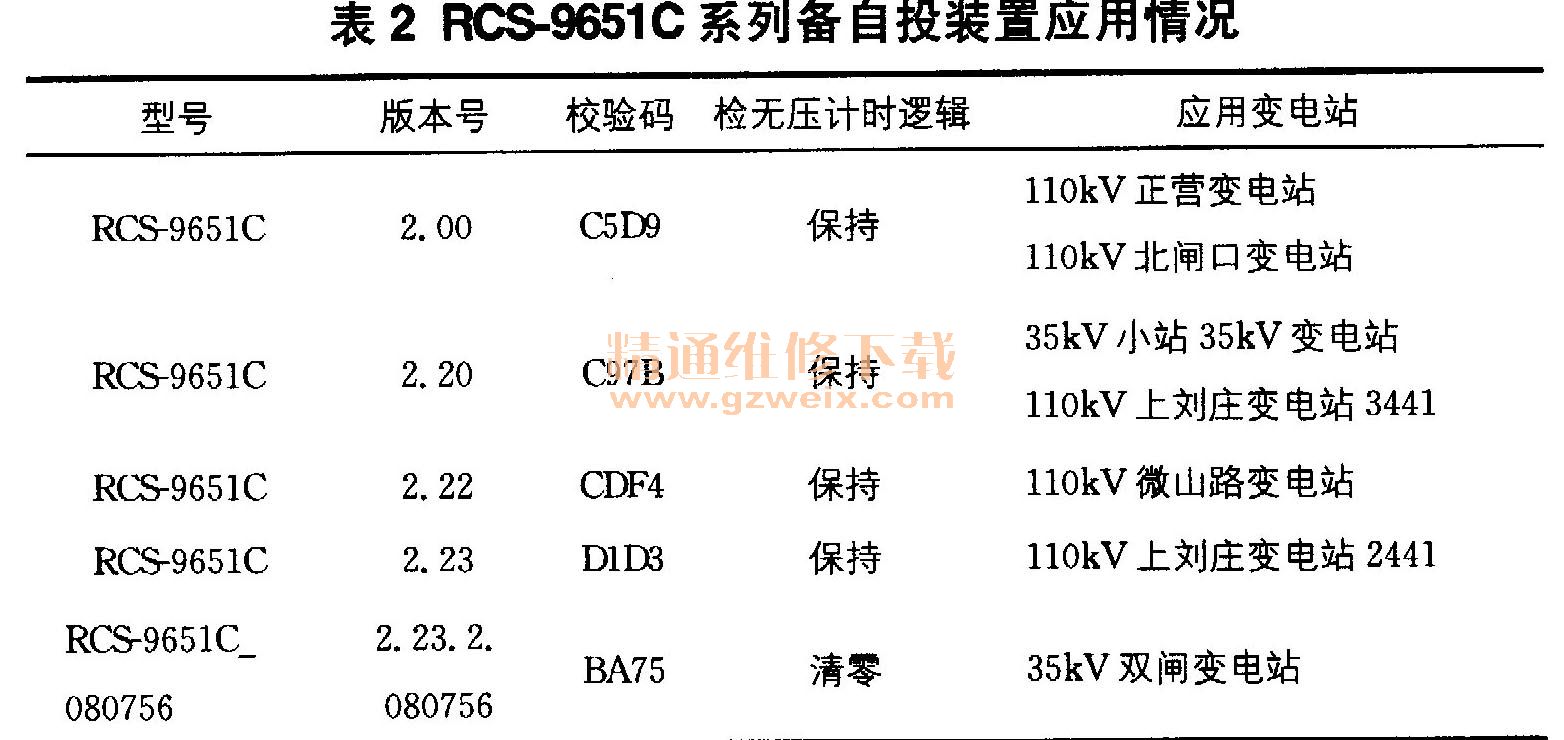

    实际上,并不是所有RCS-9651C系列的备自投装置在检无压短暂不满足又恢复时,计时器都是继续计时的,某些版本的RCS-9651C系列备自投装置在检无压短暂不满足又恢复时,计时器是内部清零重新计时的。表2为南瑞继保RCS-9651系列备自投在天津津南地区的应用及检无压逻辑。

    表2中,检无压计时逻辑中的“保持”逻辑是指在整组启动过程中若备自投启动时间短暂不满足(如重合闸是非故障相母线电压恢复),则计时器不清零,待再次满足启动条件时继续计时;当启动条件不满足时,整组启动延时返回,在整组启动返回时计时器清零。检无压计时逻辑中的“清零”逻辑是指在整组启动过程中若备自投启动时间短暂不满足,则计时器清零,待再次满足启动条件时从零开始计时。
    由表2可知,除了35kV双闸变电站备自投检无压采用重合期间清零逻辑以外,其余变电站备自投均为重合期间保持计时的逻辑;上刘庄变电站上下级备自投3441和2441的自投版本不一致,但由于都采用保持逻辑,因此以往动作中没有失去配合的情况。

    3 防范措施
    针对存在上下级配合关系的变电站或同一变电站不同电压等级的备自投装置检无压计时逻辑不统一的问题,可采取以下解决方案。
    3.1版本升级
    将全网变电站自投版本统一为通用版本,天津市调在2010年下发的《微机型保护装置天津电网标准软件版本》中已作如下规定:“备自投装置启动,检一段母线三线电压无压且本段无流,在到达时间定值前,上级线路重合闸动作,母线有压(≥15V),备自投返回,如重合闸未成功,母线再次无压,备自投启动,重新开始动作逻辑”。同时,应核查同一变电站内是否存在不同厂家或同一厂家不同版本的备自投装置,并保证自投逻辑统一并满足上下级配合关系。但版本升级需要重新下装数据后重新检验并传动开关,而正常运行的变电站在无停电计划的情况下难以对开关进行传动试验;若在断开跳闸出口(包括跳闸压板和跳闸线)情况下仅进行回路校验,也存在无法对跳闸回路进行完整传动、变电站短时失去自投保护功能等问题。
    3.2延长自投动作时间
    针对运行中的变电站版本升级存在的问题,现有解决方法是:对存在自投时间与重合闸不配合、具有“保持”逻辑的备自投装置,在原有时间定值To基础上,增加一个重合闸时间Tc,即备自投装置的新时间定值T新= T0+Tc,使其躲过上级线路重合闸时间。对于本文所述变电站,可将小站345自投时间由原来的6s增加至7s,需要注意的是由于小站245与345自投存在上下级配合,因此还应将245自投时间由原来的7s增加至8s。该方式在不停电的情况下可实现对备自投装置动作逻辑的矫正。

    4 结束语
    随着电网规模日益扩大、网架结构日益复杂,应高度重视备自投装置的上下级配合问题。本文以小站35kV变电站RCS-9651C备自投误动为例,分析了在线路重合闸情况下备自投的动作逻辑,提出计时逻辑差异造成同一变电站上下级不配合或不同变电站之间不配合时应采取的措施,即统一该地区备自投装置版本或根据重合时间延长自投定值,对实现备用电源安全可靠动作具有重要意义。


上一页  [1] [2]
