摘要：本文分析了一起在线路具备重合闸功能情况下因不同厂家备自投装置计时逻辑不统一造成的自投误动问题，根据RCS-9651C系列备自投装置在天津津南地区的应用，在无法升级版本情况下建议采取延长备自投装置动作时间的方法。

    备自投装置是当线路或用电设备发生故障时，能自动迅速、准确把备用电源投人用电设备中或把设备切换到备用电源上，不至于让线路或用户断电的一种装置，是提高变电站多电源供电可靠性，保证持续供电的重要手段。分段备自投和进线备自投是两种常见的备自投方式。随着220kV及以上电压等级电网网架结构的加强，HOW电网已不再承担主干输电网的作用。为减少电磁环网、简化电网结构、便于整定配合，天津地区HOW及以下电压等级的电网一般都是依据环网布置开环运行的模式来建设，备自投装置采用分段备自投方式。
    上级线路设有线路重合闸时，下级变电站备自投需在时间上予以配合，且无论哪种备自投方式，都要遵循以下原则：备自投跳闸时间应大于最长的外部故障切除时间，以躲开瞬时故障造成的母线电压、电流的短暂下降；重合不成功后备自投应重新计时，经相应延时后出口。本文就南瑞继保RCS-9651C备自投装置与线路重合闸不配合造成的一起误动进行分析。

    1 事件过程
    2015年11月24日，西花园112葛双线故障，112线路保护快速切除故障，线路重合闸重合于永久故障后，112线路保护后加速跳闸。随后西花园HOW变电站内35kV备自投装置和小站35kV备自投装置均动作，西花园3441自投跳开西花园301开关，合上3441开关；小站345自投跳开312开关，合上345开关。后经遥控操作合上312开关，断开345开关，方恢复小站的正常运行方式。

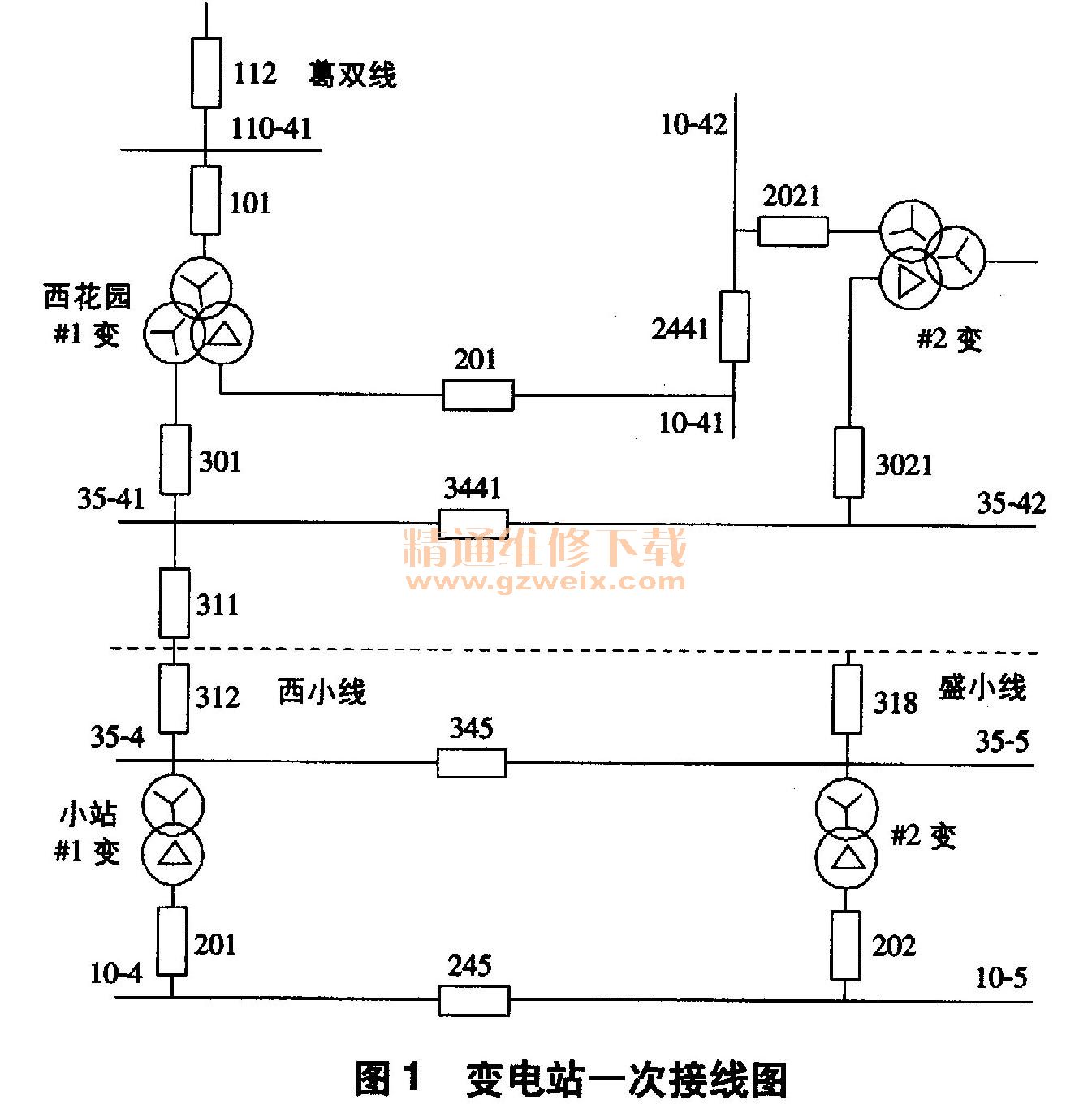

    正常情况下，若西花园3441自投动作成功，作为下级的小站345自投应因电压恢复而不动作，因此此处小站与西花园备自投装置失去了上下级配合关系。西花园HOW变电站和小站35kV变电站一次接线如图1所示。

    事故前，西花园HOW变电站和小站35kV变电站均分列运行，3441和345开关均处于分闸位置，并设置为自投模式。西花园35kV和10kV备自投装置为南瑞科技PSP691，而小站35kV和10kV备自投装置为南瑞继保RCS-9651C。根据天津地区电网继电保护整定原则，备自投装置动作时间应满足上下级配合关系，西花园HOW变电站3441开关自投跳闸时间t3441= 5s、2441开关自投跳闸时间12441=6 s；小站35kV变电站345开关自投跳闸时间t345 =6s、245开关自投跳闸时间1245 = 7 s。按照整定原则，当112葛双线失电后，西花园3441自投应先动作，使西花园35-41母线电压恢复，西小线恢复供电，小站345开关自投无需动作，但实际情况与整定原则不相符。

    2 备自投与重合闸失去配合原因分析
    2.1模拟测试
    对小站自投动作过程进行模拟试验，测试自投跳闸出口动作时间，设自投跳闸时间为T0，检有流定值为I0。
    （1）状态1：正常状态，U1＝UN，U2＝UN，I>I0。
    （2）状态2：故障状态，上级线路保护动作跳闸，U1=0 、U2 =UN、I=0，时间为t1。
    （3）状态3：线路重合闸动作，U1=UN，U2=UN、I>10，时间为t2。
    （4）状态4：永久故障重合闸后加速动作，U1 =0，U2=UN ，I=0，时间为t3。
    （5）状态5：自投动作，U1=0，U2=UN，I=0，时间为t4。

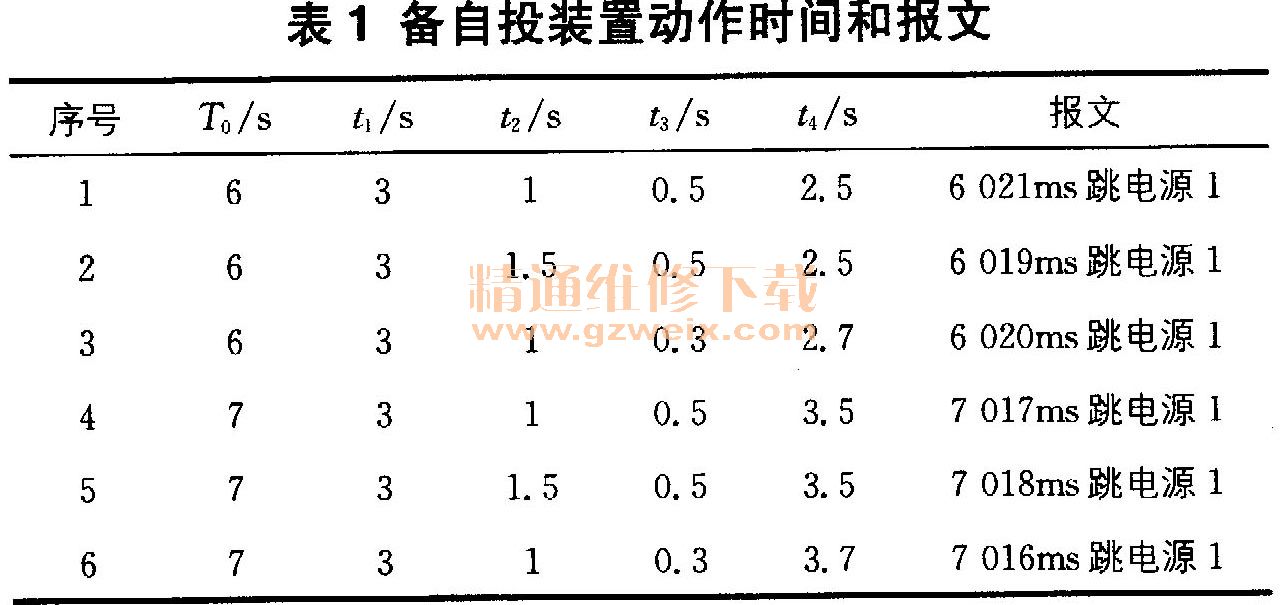

    表1为模拟试验中不同时间参数下备自投装置动作时间和备自投装置报文。

    通过试验可知，t4 =T0 -t1-t3；报文显示动作时间是从备自投装置启动至保护出口的总时间，虽然备自投装置报文显示动作时间与定值设置相同，但考虑到重合时间t2和后加速时间t3，装置实际动作时间已小于定值T0了。即在整组启动后，线路重合闸导致检无压继电器返回，计时停止，后加速跳闸时检无压继电器重新满足条件，计时器没有清零而是继续计时直至备自投装置动作出口。
    2.2事故原因分析
    由西花园＃1变故障录波器录波图可知，112开关在跳闸约1s后重合，但因永久性故障而再次加速跳开（约为30ms）。西花园3441自投动作报告显示，备自投装置Os整组启动后，6 125ms跳301开关，6 309ms合3441开关，由于重合闸过程有1s左右，因此西花园HOW变电站自投动作时间是正确的。
    虽然上级西花园110kV变电站和下级小站35kV变电站在定值上进行了配合，西花园3441自投动作时间为5s，小站345自投动作时间为6s，但西花园备自投装置采用南瑞科技PSP6 91，其检无压继电器返回时内部计时清零，重合后加速动作后，检无压继电器重新满足条件，计时器重新计时，到定值5s后出口跳301开关，再经0. 1 s合3441开关。
    小站35kV变电站自投检无压逻辑与该逻辑不配合，112葛双线重合闸时间为1s，后加速跳闸时间为0s，检无压继电器重新满足条件后的动作时间实际变为6s- 1s=5s，考虑开关的动作时间，后加速跳闸有几十ms，因此小站345自投实际动作时间近似等于西花园3441自投动作时间，造成了上下级变电站自投保护失去配合的现象。
