摘要：本文针对某变电站220kV SF6断路器控制回路中，SF6气体密度继电器受潮引起控制回路绝缘电阻过低故障进行检查及处理，分析原因，并提出相应的措施。

    用1000V绝缘兆欧表测量某变电站220kV SF6断路器控制回路绝缘电阻时，发现该断路器控制回路正电源端对地绝缘电阻约为0. 2MΩ，远低于规程要求值（≥2MΩ），严重影响控制回路的正常运行，因此必须处理该故障。

    1 故障检查及处理

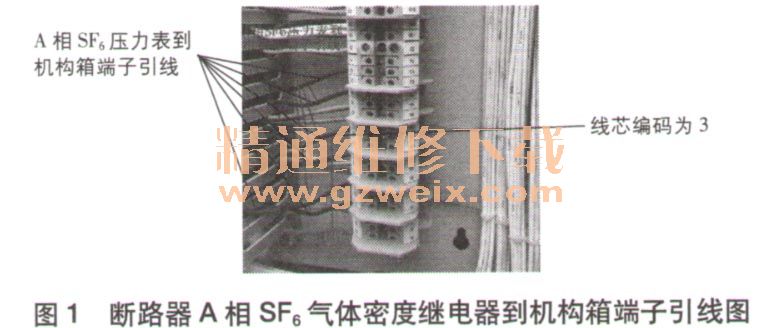

    针对故障现象，用1000V绝缘兆欧和万用表，逐条测量该断路器端子箱和机构箱端子排上相关二次线的绝缘，最后确认该断路器A相机构箱内接在端子排X2-62的A相S玩气体密度继电器到A相机构箱端子的引线绝缘电阻值偏低，为0. 2 MΩ左右，该端子引线的线芯编码为3、如图1所示。

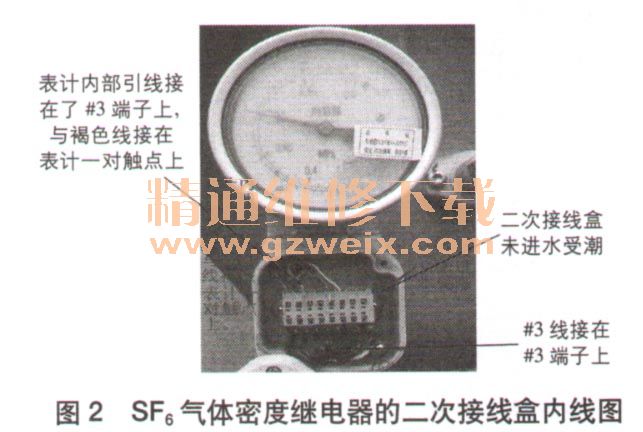

    打开该断路器A相SF6气体密度继电器的二次接线盒，未发现进水受潮现象（如图2所示）。在二次接线盒内找出线芯编码为3的导线，并用万用表确认其为接在A相机构箱端子排X2-62上的SF6气体密度继电器引线，用绝缘兆欧表在二次接线盒处测量该导线绝缘电阻值仍为0.2MΩ左右。在二次接线盒内端子上解开与线芯编码为3的导线对应的接往表计内部的灰色引线，同时解开与灰色引线连在同一对表计触点的褐色引线，用绝缘兆欧表测量二次接线盒内灰色引线对地绝缘电阻约为0. 2 MΩ，其它接线对地绝缘均在10～20MΩ（正常）。由此判断表计内部二次元件进水受潮且无法吹干导致对地绝缘电阻不合格，需更换A相SF6气体密度继电器。

    在断路器A相机构箱内端子排X2上解开6根接往SF6气体密度继电器的引线，并用绝缘胶带将线头包好，作好记号。随后用万用表在SF6气体密度继电器二次接线盒端子上测量这6根引线的电压，确认无电压后解开这6根引线及表计的接地线，在作好记号后抽出到二次接线盒外。用同厂同型号的合格SF6气体密度继电器更换拆下的故障SF6气体密度继电器，更换前需确认新表计接头处密封圈套好，并在更换后对新表计进行SF6气体检漏。恢复二次接线后重新测量该断路器控制回路绝缘，结果显示为25MΩ左右。
    拆解内部出现故障的SF6气体密度继电器并进行检查，发现表计内部有水滴和水汽，内部电路板、接线端等二次元件均严重受潮，接线柱已有绿色的铜锈。
    2 故障原因分析
    基于故障现象及检查、处理过程，分析断路器控制回路绝缘过低故障的原因。
    （1）该SF6气体密度继电器制造时内部密封不严，投用后受外界环境影响，内部进水受潮，导致表计内部的二次引线、接线柱、电路板等元件受潮，绝缘电阻下降。
    （2）该SF6气体密度继电器制造时未对易受潮的电路板及其接线柱采取有效防潮措施，致使受潮后绝缘降低。

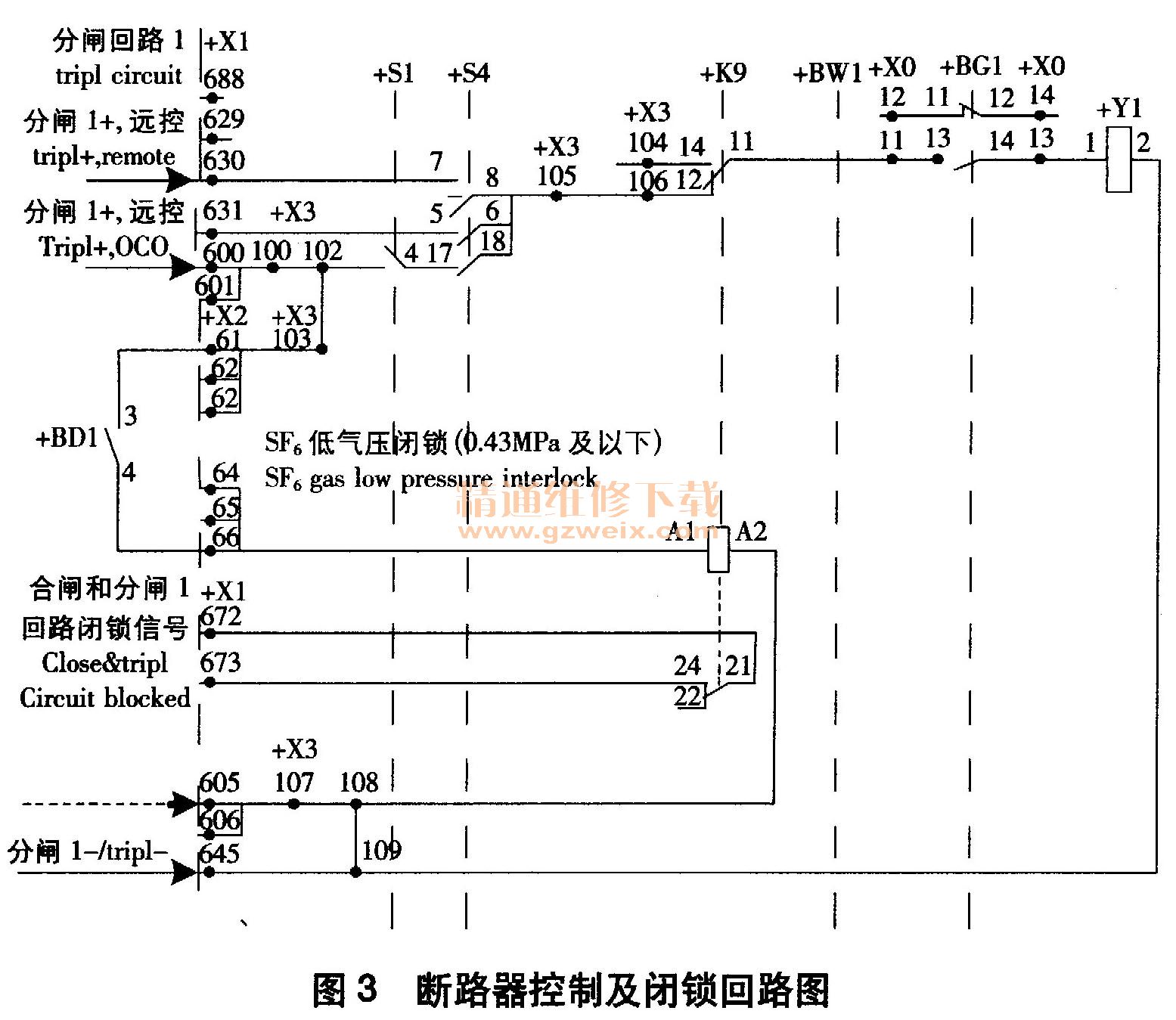

    （3）断路器控制及闭锁回路如图3所示。SF6气体密度继电器内的一对闭锁触点＋BD1 （3-4）由图2中灰色引线和褐色引线引出，与继电器K9线圈组成SF6压力低闭锁回路。当SF6压力低于0. 43MPa时，触点＋BD1 （3-4）接通所在闭锁回路，使K9线圈得电，其常闭触点K9 （11-12）打开，断开其所在的分闸回路，即闭锁分闸回路，避免断路器在低SF6压力下进行分闸操作。由于该闭锁回路的正电源与断路器就地分闸操作的正电源相连，因此表计内触点3（由图2灰色线引出）的对地绝缘电阻降到0. 2MΩ左右时，控制回路的正电源对地绝缘也降到0. 2 MΩ左右。

    3 故障防范措施
    （1）SFs断路器出厂时，应加强对SF6气体密度继电器的防水密封性检查。若气体密度继电器内部二次元件有电路板，则需对电路板采取防水防潮措施。
    （2）瓷柱式SFs断路器的SF6气体密度继电器应按反事故措施要求加装防雨罩，防止气体密度继电器受雨水侵袭而受潮。

    4 结束语
    SFs气体密度继电器是SFs断路器的重要组成附件，对断路器控制回路运行起到监视、控制和保护的作用。控制回路绝缘电阻是断路器一项重要指标，若不合格则会使断路器误动。为此，要保证断路器运行可靠，就必须实时监视断路器的各项指标，使SFs断路器长期保持在良好的工作状态。
