摘要：本文针对一起电网调度遥控合闸操作失败事故，结合调度自动化系统遥控基本原理，通过推理排除及现场检查试验，深入分析事故原因。分析结果表明RCS-9631 CS型保护测控装置插件中的遥合继电器YHJ接点卡塞是导致此次故障的实际原因，通过更换相应插件得以解决。

    0 引言
    随着自动化控制技术、通信技术和网络技术的飞速发展，遥控操作技术作为电网调度自动化系统的一项重要功能已经取得广泛应用。遥控操作在优化电网运行方式、处理紧急故障事故、保障电网安全稳定运行、提高供电质量等方面发挥着不可替代的作用。然而，网络通信的不安全状态，断路器执行机构、继电保护装置等自动化系统不可预料的缺陷，人为工作失误等往往会导致电网调度遥控操作失败，给电网日常安全运行造成不必要麻烦。这里提到的遥控操作是指从遥控选择开始到现场设备位置变化的全过程。本文将分析一起电网调度遥控电容器合闸操作失败故障，以期对相关人员有所帮助。
    1 故障现象概述

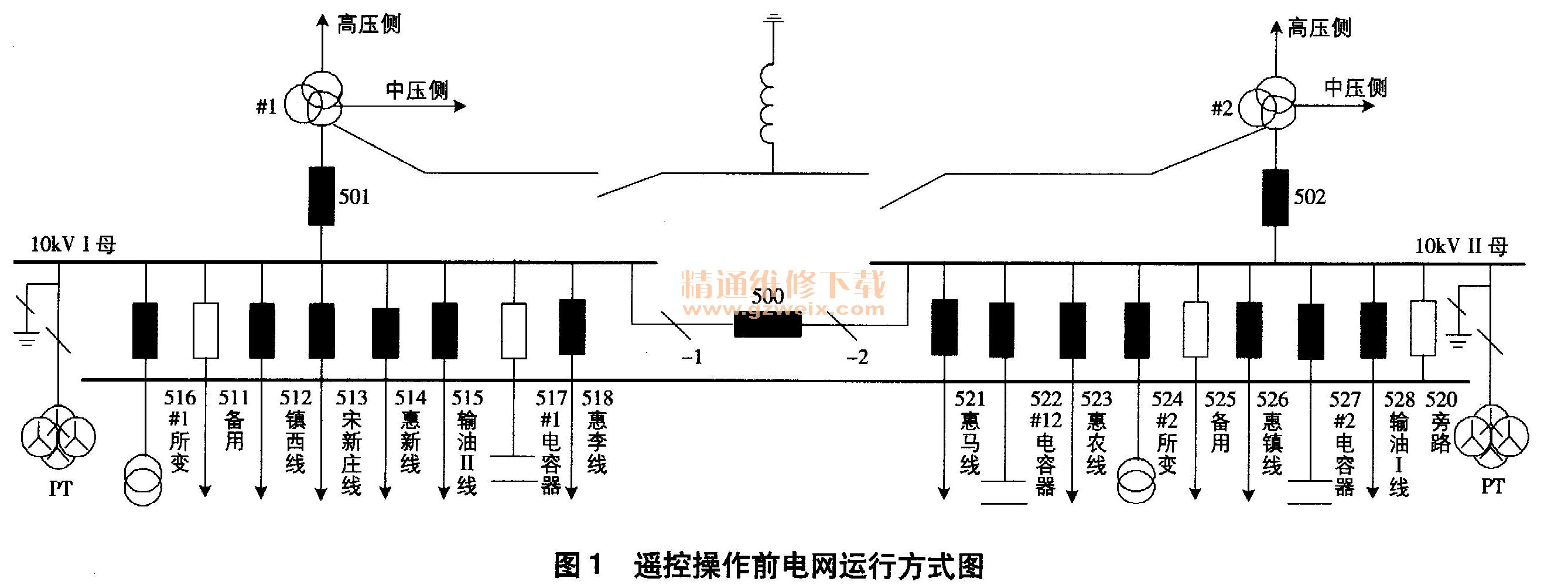

    某年9月26日10时30分左右，由于日运行负荷攀升，某110kv变电站10kV I母线电压已经越下限运行。为了有效保证母线电压合格率和用户供电电压质量，经理论分析，拟通过投切无功补偿电容器来调节电压，此时该变电站10kV I母只有＃2电容器处于热备状态，具备投切条件。按照遥控操作步骤，选择遥控对象，在遥控预置成功后执行遥控，然而遥控执行成功后＃2电容器517断路器并未变位，同样方法再试一次，情况依旧。经检查，自动化系统运行正常，#2电容器517断路器处于热备状态，设备无任何明显异常。此次操作事故前，也曾出现过类似问题。该110kv变电站10kV系统为单母带旁母接线方式，图1为遥控操作前的系统运行方式（各断路器隔离开关略）。

    2 遥控操作失败原因分析
    2.1调度遥控基本原理
    通常，利用监控主机在变电站主控室、集中控制中心或调度中心对断路器进行的控制称为远方控制或遥控。遥控操作分为主站远动遥控和厂站（子站）遥控，其基本原理大致相同，遥控操作过程可分为遥控预置（也称为遥控选择）、遥控返校、遥控执行。操作人员在调度中心主站端（或变电站子站端）人机界面发出遥控命令，信号通过计算机接口和相应的通信通道（也称远动通道）传到被控站的远动设备及远动终端（RTU）。  RTU接收到选择命令后启动选择定时器，校核性质码和对象码的正确性，并将信号传给测控装置或保护测控一体化装置相应性质和对象的继电器。RTU经适当延时后读取该遥控对象继电器的动作状态，形成返校信息，并将返校信息发往调度中心，调度中心显示该返校信息。如果校核正确就发遥控执行命令到RTU，反之发遥控撤销命令。正确信号命令最终传到户外对应的断路器机构箱，实现对断路器的分合闸操作。以某110kv变电站南瑞继保RCS-9700厂站综自自动化系统为例，该系统要在监护人管理下才能执行遥控操作。合闸遥控操作人机界面如图2所示。在通道等相关一切设备正常情况下，点击图2（d）中的遥控解锁后，再点击遥控选择就可进行遥控操作；分闸遥控操作程序亦然。
