1 供电电压监测系统
    随着用户对电能质量的要求越来越高，供电企业为了向用户提供持续优质的电能，采用先进的电网在线监测技术建立了供电电压监测系统，对供电网络实行在线监测。
    供电电压监测系统主要由电压监测仪、数据传输通道、管理中心三大部分构成，各部分主要功能如下。
    （1）电压监测仪。电压监测仪是系统的前端采集设备，安装在设置的电压监测点，对监测点电压采用每秒至少一次的有效值采样，取1 min内电压预处理值的平均值，作为被监测系统即时实际运行电压。实现每个监测点的数据上月、上日、本月、本日、某月某日的瞬间电压采集、任意时间段电压数据采集，以及停电信息记录。该仪器实现在线监测、采集、统计、存储及无线传输电压监测数据的功能。
    （2）数据传输通道。目前供电电压监测数据传输主要采用GPRS和无线短信2种网络传输方式，实现监测数据向数据管理中心的有效传输。
    （3）管理中心。该部分为系统的数据处理中心，由计算机和管理软件组成，实现对监测数据的统计分析、查询、存储、图形显示、数据导出、打印等功能，自动生成指定格式的综合与A, B,C,D类电压合格率明细、分类、汇总报表，及每天24个整点电压曲线。

    2 供电电压合格率计算

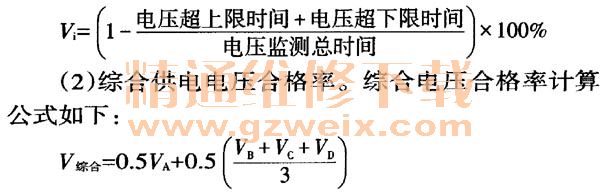

    （1）监测点电压合格率。电压合格率是实际运行电压在允许电压偏差范围内累计运行时间占对应的总运行统计时间的百分比，统计电压合格率的时间单位为“分（min） ”。电压合格率V计算公式如下：

式中VA, VB,Vc,VD----A, B,C,D类的电压合格率，若没有某类监测点（如有些地方可能没有B类），公式中的“3”则相应改变为“2”。

    3 供电电压监测系统运维常见问题
      （1）电压监测点选点问题。随着供电网络的变化加快，对供电电压监测点选择的合理性要求越来越高，电压监测点选择需要及时调整才能满足监测的要求。特别是D类用户，其监测的是380 V/220 V低压网络和用户端的电压，监测点设置要求之一是每百台配电变压器至少设2个电压质量监测点，不足百台的按百台计算，超过百台的按每增加50台设置1个电压质量监测点。由于近年新用户速度增加很快，出现了监测点设置数量在某个周期不能满足监测要求的现象。另一个设置要求是，应设在有代表性的低压配电网首末两端和部分重要用户。根据这个要求，现有部分D类监测点因为用户的增加、配网供电半径的减小，出现原为低压配网首端的用户变成末端用户，原为低压配网末端的用户因为供电网络的增加变成首端用户。以上情况日益突出，电压监测仪运行、调整工作量大大增加，监测选点矛盾突出。
      （2）电压监测仪上下限设置问题。因为C类监测点监测的是35（66） kV非专线供电的和10（6） kV供电的用户端电压，而对35 kV及以上用户供电电压要求是，监测总电压正、负偏差绝对值之和不超过额定电压的10%。因此存在部分用户因负荷波动电压标准值确定困难的情况。标准值设置不准确很容易造成电压超上下限，电压合格率偏低。这种情况就对用户电压运行和管理提出较高要求。
    （3）电压监测仪运维问题。近年配电网结构变化较大，且用户的负荷情况是随着气象、生产和自身条件等因素在不停地变化和波动中，因此部分配电变压器分接开关所设的挡位已无法适应现在的网络、负荷及所供用户的需求，需要及时根据负荷情况调整配电变压器的挡位，而且调整的频率要求越来越高，这就使得现有模式下电压监测系统的运行维护工作任务繁重，人员不足。
    （4）电压监测仪运行缺陷问题。电压监测仪运行精度和变电站后台监测数据精度不一致，有待提高；死机情况下自动恢复功能很差。
    （5）通信设备维护的影响问题。通信设备难免要进行插拔、复位等操作，若数据通道中断时间较长，会造成部分数据的遗失。
