在供电企业经营管理工作中,经常用移动式计量装置来查处窃电,但是现行的移动式计量装置过于简陋,多为直挂表计,在装拆过程中需要30 min左右的停电时间,进而影响到可靠用电,引起报修和投诉。如何在不停电的情况下进行电流取样,完成移动式计量装置安装使用?带着这个课题,国网江苏新沂市供电公司新安供电所成立了移动式计量装置研究小组,结合实际工作探讨开发出新型移动式计量装置。
1 现状调查
1.1原有的移动式计量装置装拆流程
原有的移动式计量装置大多数为直挂表计,装拆流程图如图1所示。
图1中,上部和下部分别为装拆流程。当最大回路电流小于直挂表额定电流时,无需配置电流互感器;否则需配置电流互感器。
1.2直挂表计装拆需用的停电时间长
由于表计临时添加,安装处无预留位置,一般需要使用绑线或螺丝固定,需停电2 min左右配合。拆除也需要同样时间。
1.3将表计串入回路中需用的停电时间长
固定好表计以后,需要拆下空气断路器出线的4个桩头将表计串入,需要安装紧固8个桩头,需停电13 min左右配合。拆除需要同样时间。
1.4装拆电流互感器需用的停电时间长
在使用电流互感器情况下,表库的可选互感器主要为穿心式或羊角式的闭口型电流互感器,安装处无预留位置,需要使用绑线或螺丝固定,以及连接一、二次导线,停电时长约13 min。拆除需要同样时间。
1.5停电后各时间段工单量
对新安供电所277起工单按时间段统计后发现,停电后0~2 min时6起工单,2~5 min时137起工单。
1.6使用非资产开口型电流互感器需要的停电时长
使用钳形电流表模拟开口型电流互感器,在现场进行装拆试验,停电时长为0。在连接电压时需要停电0.5 min左右进行装接,拆除需要同样的停电时长。
通过现状调查,原有的移动式计量装置在装拆过程中,各需停电巧min左右;通过停电后的时间段工单量统计发现,开始的0~2 min时工单最少,如果能把停电时间缩短在2 min以内,将少发生绝大部分工单;通过模拟开口型电流互感器的电流取样操作,可以实现将停电时间缩短在2 min以内。
2 设定目标
根据现状调查的结论,将装拆停电时间分别设定在2 min以内。
3 原因分析

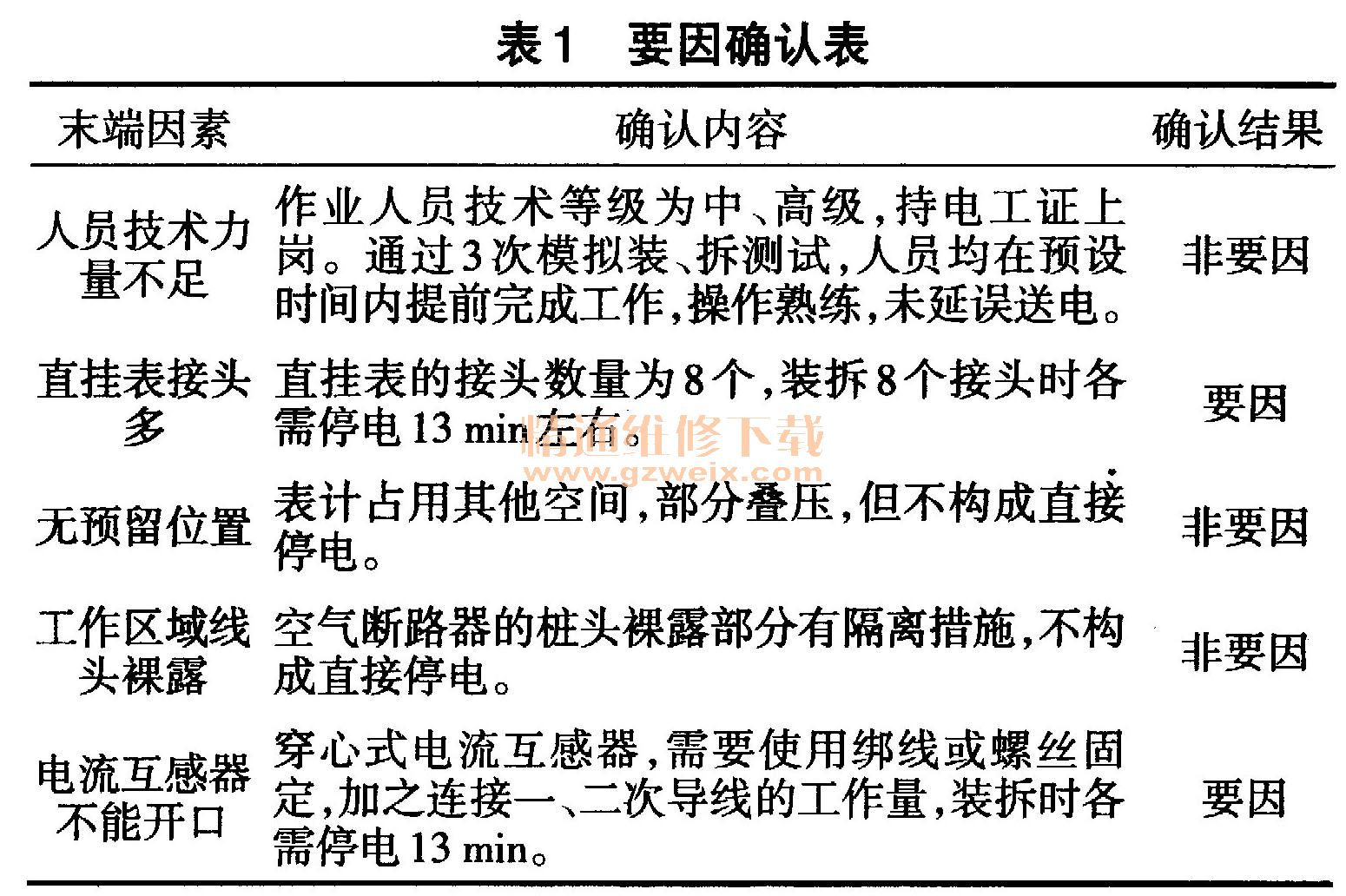

分析出停电时间长的5个末端因素。通过要因确认表(表1),确定出2个末端要因:电流互感器不能开口,直挂表接头多。
