基于PLC控制的国产平板膜测试系统
来源:本站整理  作者:佚名  2016-07-19 09:58:01

    2 工艺顺序及控制要求
    该测试系统是依托江苏某污水处理厂进行平板膜试验。因为该污水处理厂进水量很小,无法满足二十四小时运转的需要。所以该厂污水处理的时间为早上八点半运行,下午六点结束。为此平板膜测试系统的运行时间必须在污水处理厂正常运行时间内。因为该测试系统不属于污水处理厂所有,测试单位无法安排操作人员蹲守现场启停设备,因此无人值守运行成为该测试系统的关键。

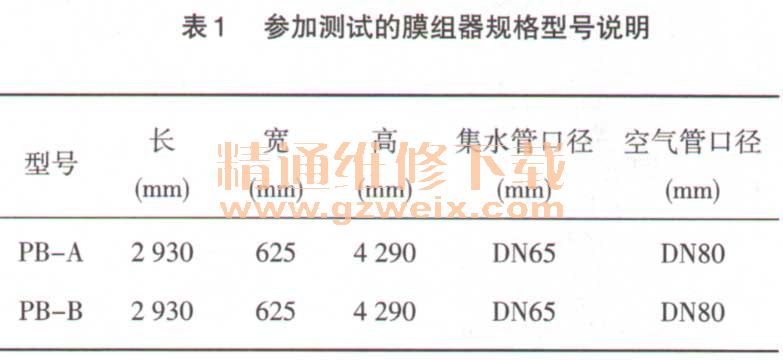

    在平板膜测试过程中,两台膜组器均要求独自产水。每台膜组器分上层膜和下层膜两个产水区。上、下层产水管汇集后引人产水泵。因而测试系统设有两套产水泵组,正常运行顺序是:先打开A产水泵组产水气动阀A、3秒后,产水泵A变频运行,达到设定频率后,继续运行510秒后,停产水泵A、3秒后关闭产水气动阀A,同时打开B产水泵组产水气动阀B、3秒后,产水泵B变频运行,达到设定频率后,继续运行510秒后,停产水泵B、3秒后关闭产水气动阀B,两套产水泵组顺序进行产水运行。

    3 PLC程序编写
    3.1系统时间读取程序

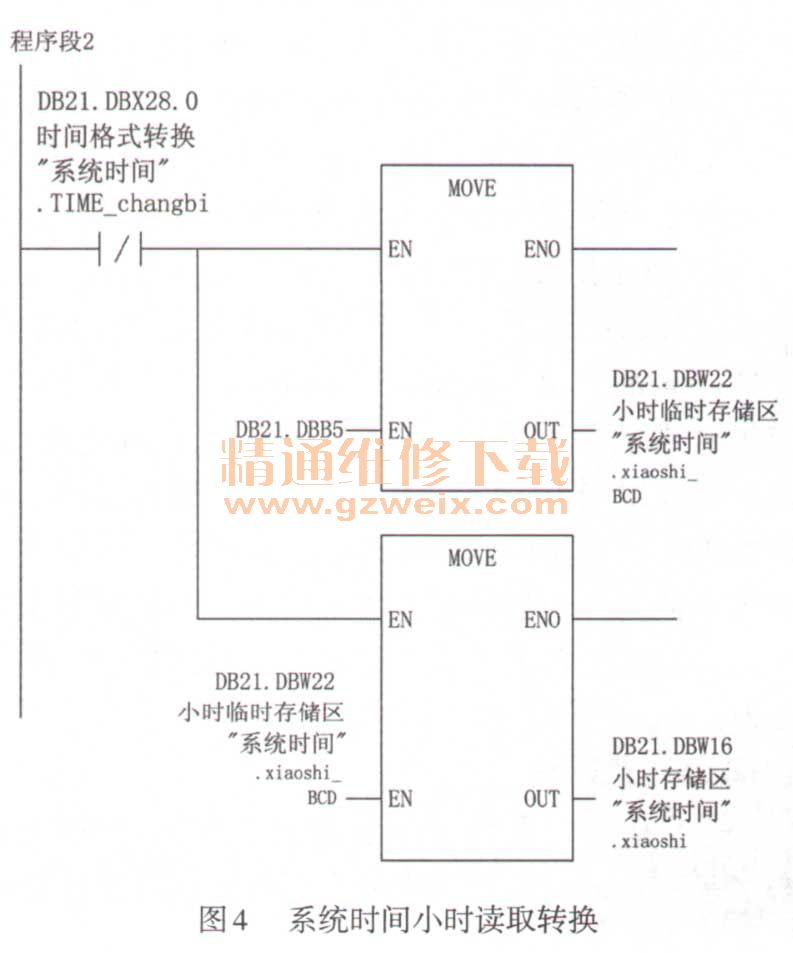

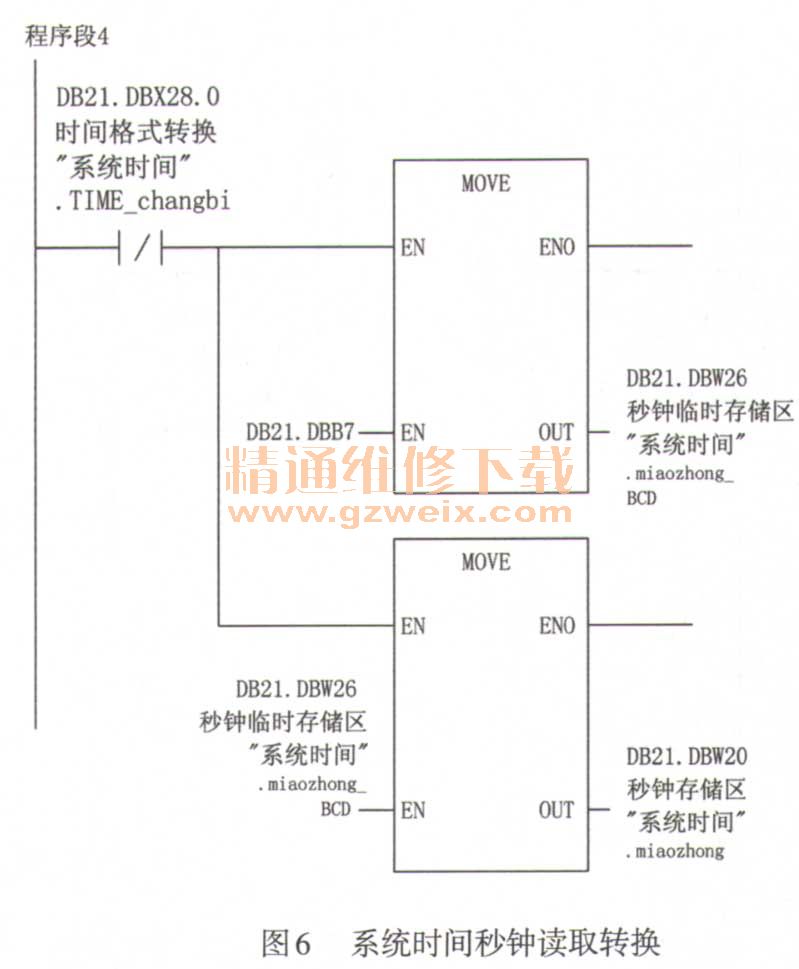

    为了实现系统的无人值守运行的功能,需要让PLC控制系统的系统时间与北京时间同步,使用系统功能块SFC 1(READ_CLK)可以读取控制系统CPU的系统时间。系统功能块SFC1的输出参数“CDT”允许接收的时间和日期的格式是“DATE-AND-TIME”。数据类型“DATE_AND_IME”的时间和日期是以BCD码的格式存储在8个字节里。本次编程使用系统功能块SFC 1(READ_CLK)读取系统时间存储以DB21.DBB2开始的8个字节内,根据系统功能块SFC 1(READ_CLK)的使用功能介绍,存储时、分、秒的三个字节为DB21.DBB5-、DB21.DBB6、DB21.DBB7,因为系统功能块是以BCD码的格式进行存储的,故需通过中间变量进行数据类型的转换。读取转换的具体程序如图3~图6所示。







    3.2系统启停程序
    平板膜测试系统的自动启动的顺序是:先打开测试系统的曝气阀门,曝气阀门开到位后启动产水机组。测试系统的进水泵是24小时不间断运行,然后通过回流槽中的作为污水回流用的潜污泵24不间断运行实现平板膜测试系统的液位平衡。产水系统的运行是以曝气阀门打开为前提,曝气阀门开到位后启动产水系统,因此通过时、分、秒三个时间进行比较来触发脉冲启动曝气阀门达到系统自动运行的目的,两套产水机组内部的逻辑运行程序就不在此一一叙述。系统运行时间与设定的开机时间比较的程序如图7所示。

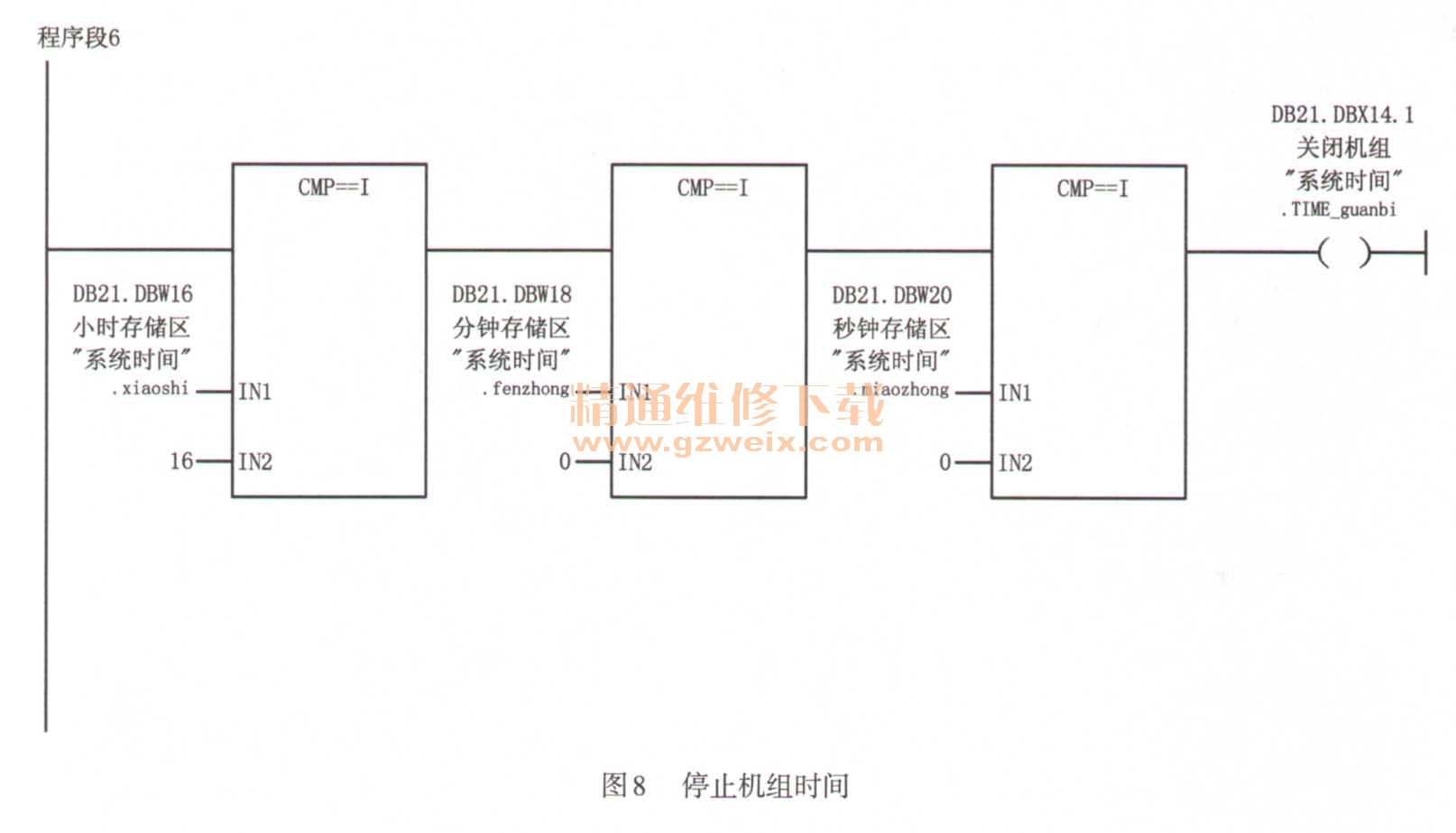

    平板膜测试系统的自动停止的顺序是:先停产水机组,产水机组停止关闭系统的曝气阀门,至此平板膜测试系统就完成了一天的自动运行。当系统的运行时间与设定的停机时间一致是触发停机脉冲指令,停止产水机组,两套产水机组无论A组还是B组在运行过程中接到停机指令时,立即停止运行,同时通过两套机组之间的逻辑关系促使另外一套机组不会自动运行,当产水机组停止后关闭曝气阀门。系统运行时间与设定的停机时间比较的程序如图8所示。

    4 结束语
    本国产平板膜测试系统经过半年来的运行测试,收集到许多可靠的运行数据,为平板膜的批量生产积累了丰富的经验,达到了测试的目的。基于PLC控制的无人值守系统经过国产平板膜测试系统半年来运行的检测,系统零故障、运行可靠,降低了系统的操作维护成本的投人。无人值守的控制方案也具有编程简单方便,使用广泛等特点,值得推广使用。
