2.3新安装
变频器二次控制回路重新设计
此设计线路用中间继电器KC1常开触点控制
变频器F、CC端子，用时间继电器KT1的延时断开瞬时闭合139-151常闭触点控制KM1线圈，KM 1147-149常开触点控制时间继电器KT1线圈。新安装

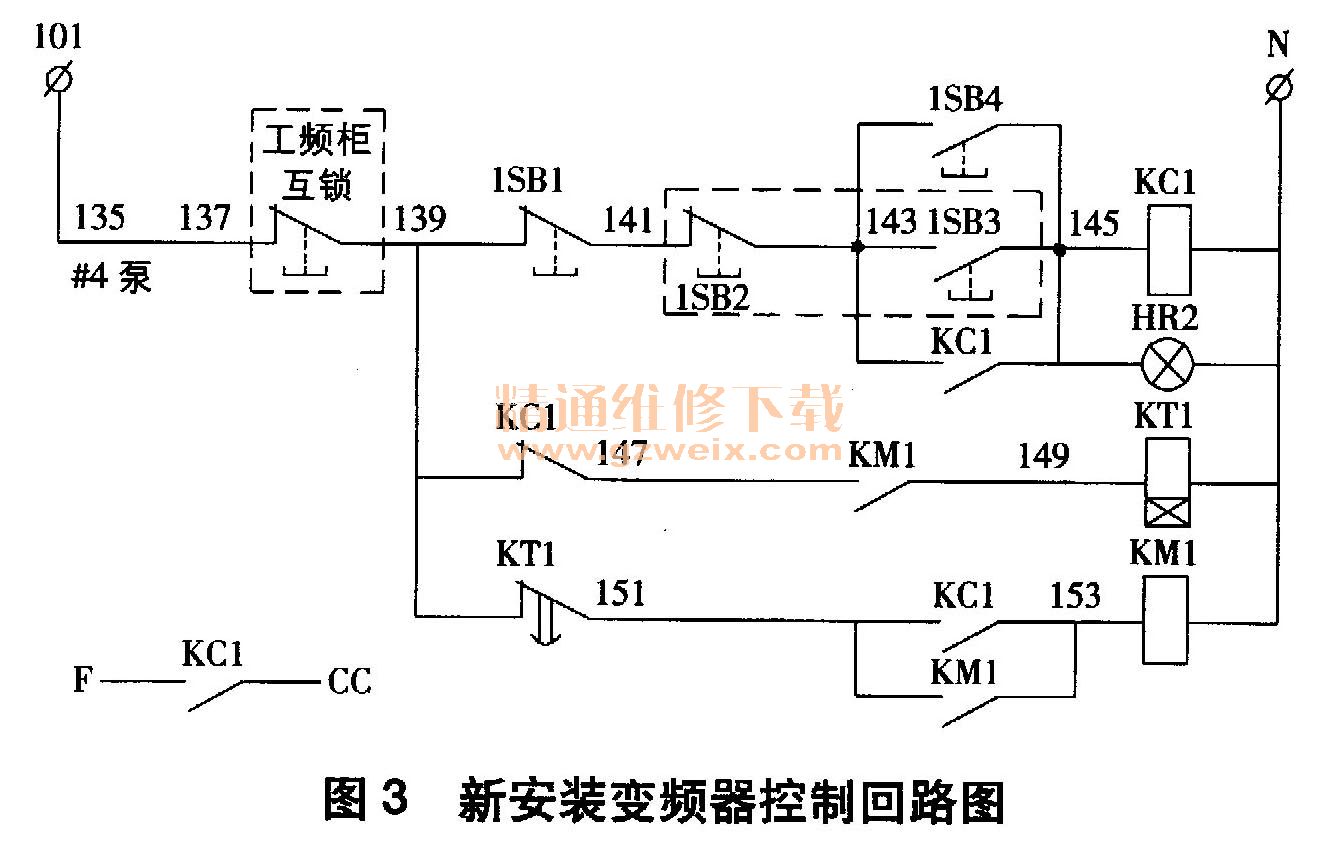

变频器控制回路图如图3所示。
（1）启泵操作：按下启动按钮，KC1线圈得电，
变频器F、CC端子得电，
变频器加入运行；同时KMl线圈得电，电机投入运行，KC 1139-147常闭触点断开，切断时间继电器KT1线圈回路。
（2）停泵操作：按下停止按钮，KC1线圈失电，
变频器F、CC端子失电，
变频器停止运行；同时KC 1139-147常闭触点复位，KT1线圈得电，时间继电器KT 1139-151端子延时断开，常闭触点顺时闭合，常闭触头经过延时后断开，KM1线圈失电，电机停止运行，从而保证了
变频器完全停止后，电机停止运行。
3 结束语
通过对变频器二次回路进行改造，实现了变频调速装置操作程序优化与改进。当停止操作时，等变频器频率完全停止降为0Hz后再切除输出侧交流接触器，避免了停泵操作先断开变频器输出侧接触器产生的浪涌电流对变频器的冲击，延长了变频器使用寿命。
